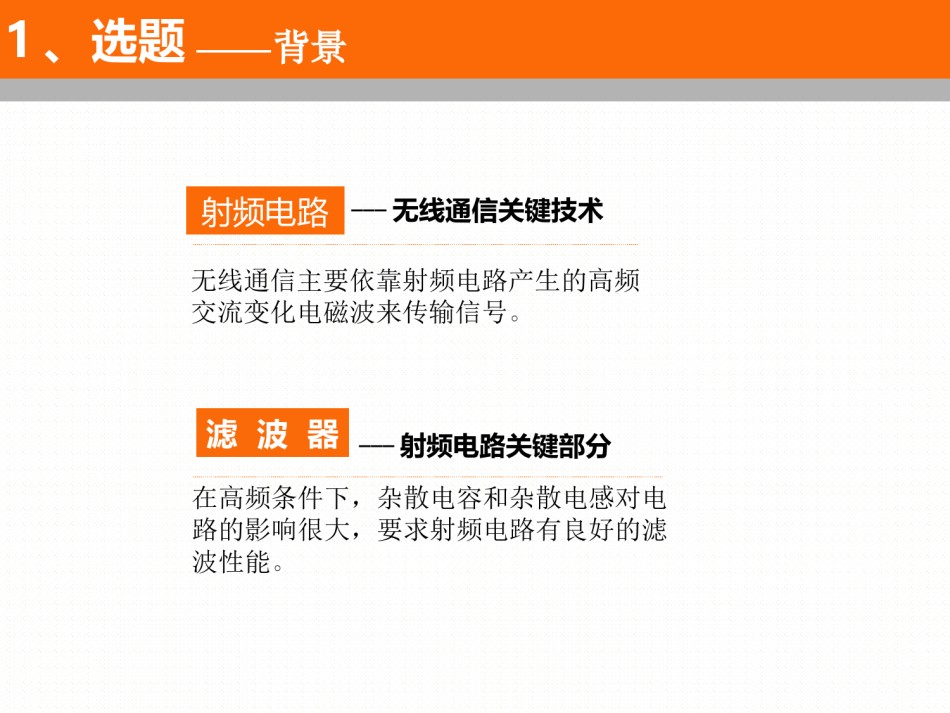

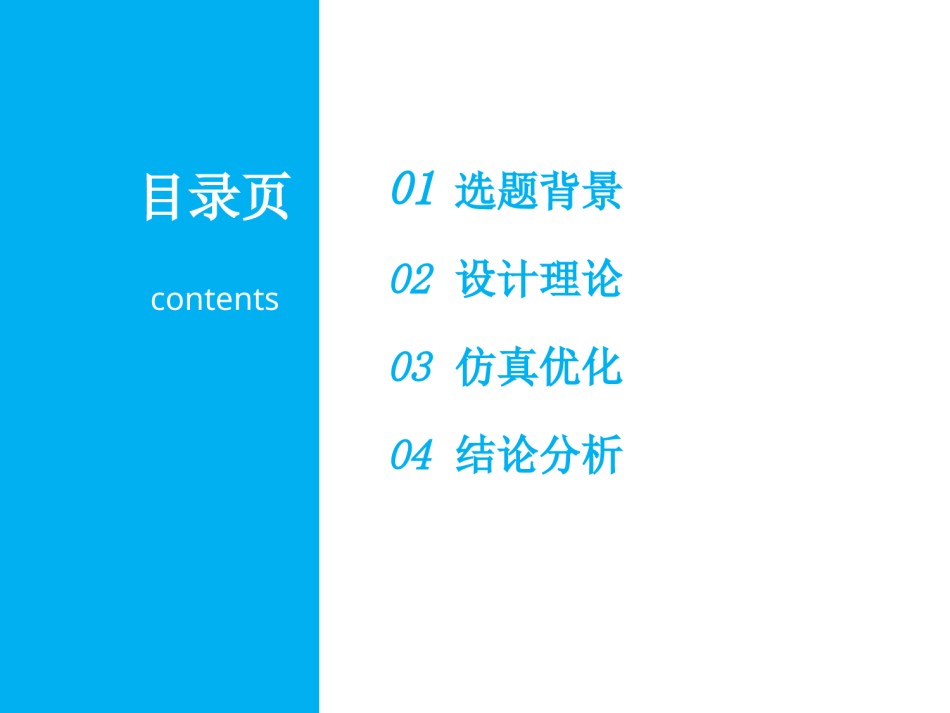

地铁列车中无线监测通信系统的研究与实现答辩人：张三导师：李四201X年X月X日目录页01选题背景contents02设计理论03仿真优化04结论分析1、选题背景射频电路---无线通信关键技术无线通信主要依靠射频电路产生的高频交流变化电磁波来传输信号。滤波器---射频电路关键部分在高频条件下，杂散电容和杂散电感对电路的影响很大，要求射频电路有良好的滤波性能。1、选题发展方向新材料高温超导体(HTS)、低温共烧陶瓷新技术单片微波集成电路(MMIC)、微电子机械系统(MEMS)软件化ADSHFSSCST等2、设计理论设计流程图确定滤波器参数低通原型转变成带通根据给定的指标设计好低通原型确定滤波器参数转化为带通原型带通原型转变成分布参数根据带通原型设计分布参数型利用微带线实现交指型滤波器2、设计理论参数的确定给定的指标：中心频率：2450MHz频率范围：2350~2550MHz带内衰减：带外衰减：当>2800MHz和<2100MH<1zd时B衰减大于30dB方法二、利用ADS软件方法一、根据相关的设计向导获得低通原理论计算低通原型型各参数具体的数值。各参数具体数值。低通原型各参数的具体值：2、设计理论带通原型到分布参数的变换带通原型电路变换方法LsCsLpCp1/20分布参数示意图3、仿真与优化原理图3、仿真与优化原理图优化之后仿真结果中心频率在2.45GHz通带波纹＜0.5dB阻带衰减＞30dB结果分析利用ADS优化之后满足了指标，但由于原理图仿真和版图仿真采用的是不同的算法，所以版图仿真时依然会出现不符合指标的情况。
