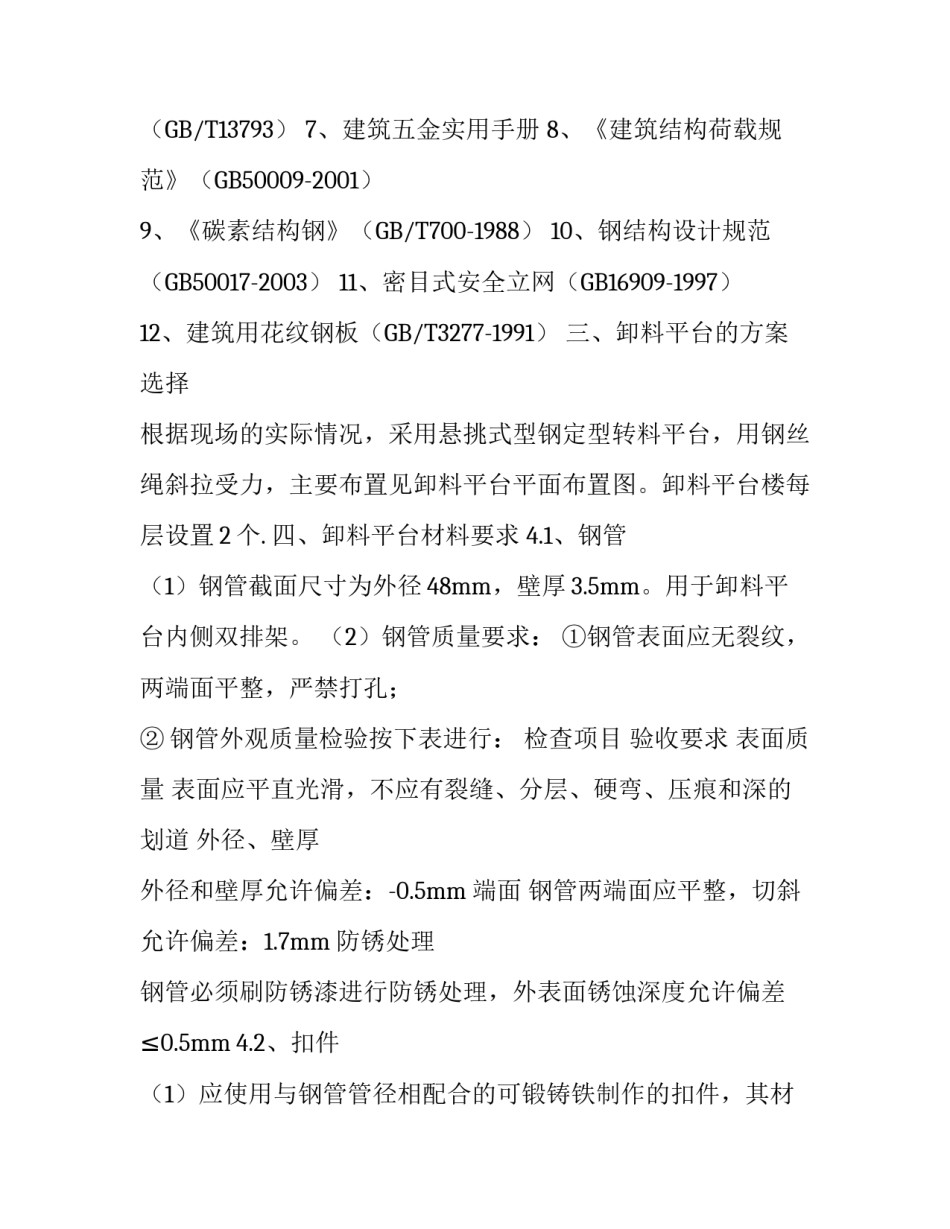

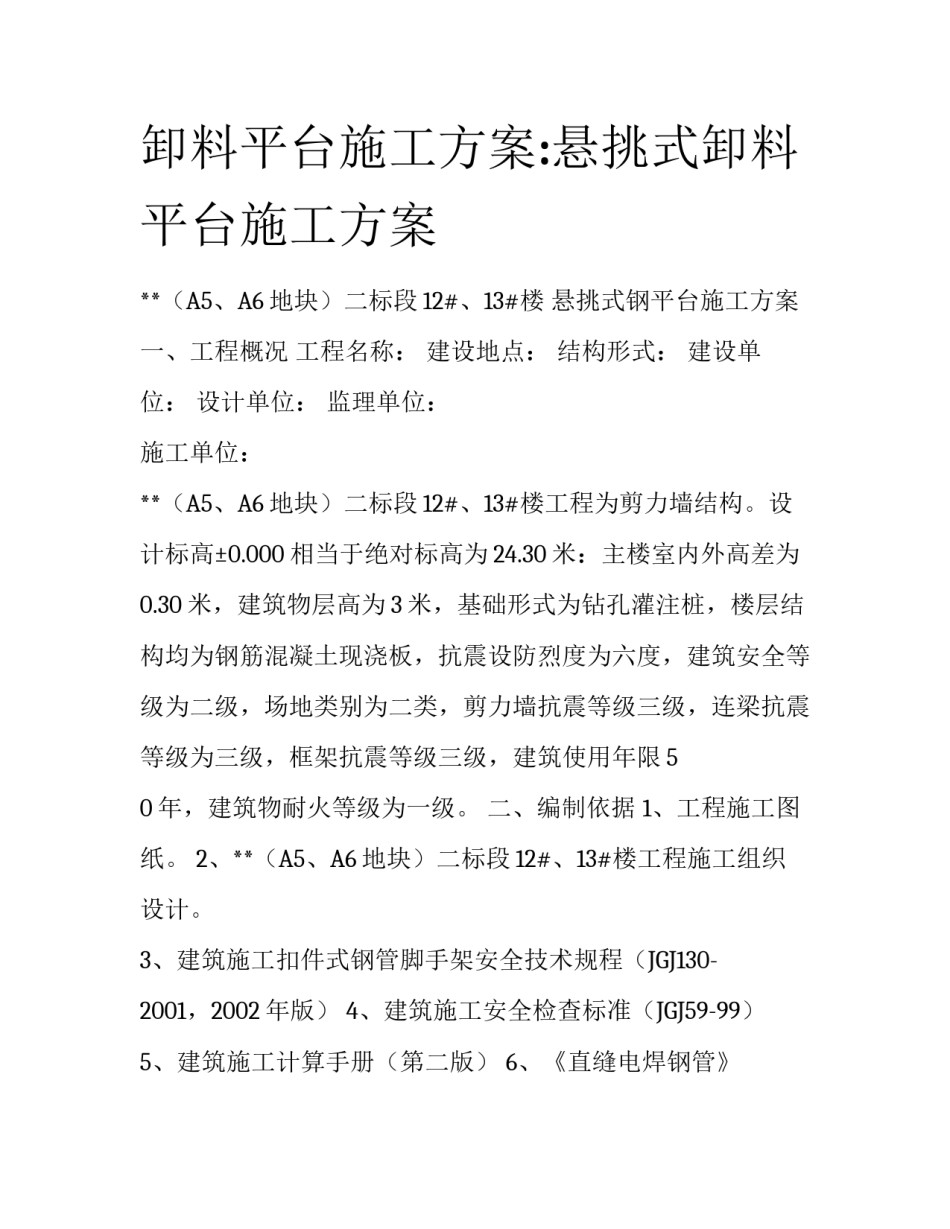

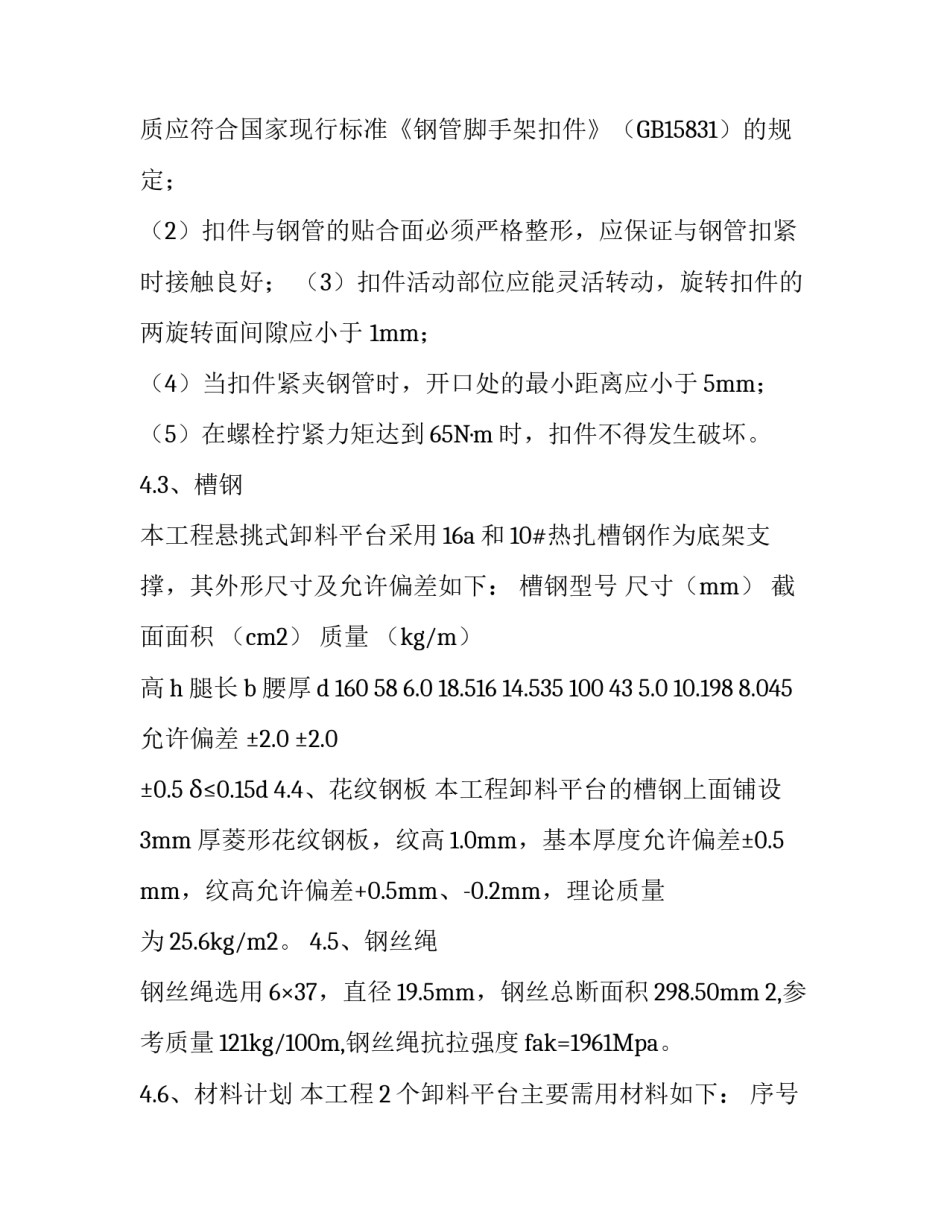

卸料平台施工方案:悬挑式卸料平台施工方案（A5、A6地块）二标段12#、13#楼悬挑式钢平台施工方案一、工程概况工程名称：建设地点：结构形式：建设单位：设计单位：监理单位：施工单位：（A5、A6地块）二标段12#、13#楼工程为剪力墙结构。设计标高±0.000相当于绝对标高为24.30米：主楼室内外高差为0.30米，建筑物层高为3米，基础形式为钻孔灌注桩，楼层结构均为钢筋混凝土现浇板，抗震设防烈度为六度，建筑安全等级为二级，场地类别为二类，剪力墙抗震等级三级，连梁抗震等级为三级，框架抗震等级三级，建筑使用年限50年，建筑物耐火等级为一级。二、编制依据1、工程施工图纸。2、（A5、A6地块）二标段12#、13#楼工程施工组织设计。3、建筑施工扣件式钢管脚手架安全技术规程（JGJ130-2001，2002年版）4、建筑施工安全检查标准（JGJ59-99）5、建筑施工计算手册（第二版）6、《直缝电焊钢管》（GB/T13793）7、建筑五金实用手册8、《建筑结构荷载规范》（GB50009-2001）9、《碳素结构钢》（GB/T700-1988）10、钢结构设计规范（GB50017-2003）11、密目式安全立网（GB16909-1997）12、建筑用花纹钢板（GB/T3277-1991）三、卸料平台的方案选择根据现场的实际情况，采用悬挑式型钢定型转料平台，用钢丝绳斜拉受力，主要布置见卸料平台平面布置图。卸料平台楼每层设置2个.四、卸料平台材料要求4.1、钢管（1）钢管截面尺寸为外径48mm，壁厚3.5mm。用于卸料平台内侧双排架。（2）钢管质量要求：①钢管表面应无裂纹，两端面平整，严禁打孔；②钢管外观质量检验按下表进行：检查项目验收要求表面质量表面应平直光滑，不应有裂缝、分层、硬弯、压痕和深的划道外径、壁厚外径和壁厚允许偏差：-0.5mm端面钢管两端面应平整，切斜允许偏差：1.7mm防锈处理钢管必须刷防锈漆进行防锈处理，外表面锈蚀深度允许偏差≤0.5mm4.2、扣件（1）应使用与钢管管径相配合的可锻铸铁制作的扣件，其材质应符合国家现行标准《钢管脚手架扣件》（GB15831）的规定；（2）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好；（3）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm；（4）当扣件紧夹钢管时，开口处的最小距离应小于5mm；（5）在螺栓拧紧力矩达到65N·m时，扣件不得发生破坏。4.3、槽钢本工程悬挑式卸料平台采用16a和10#热扎槽钢作为底架支撑，其外形尺寸及允许偏差如下：槽钢型号尺寸（mm）截面面积（cm2）质量（kg/m）高h腿长b腰厚d160586.018.51614.535100435.010.1988.045允许偏差±2.0±2.0±0.5δ≤0.15d4.4、花纹钢板本工程卸料平台的槽钢上面铺设3mm厚菱形花纹钢板，纹高1.0mm，基本厚度允许偏差±0.5mm，纹高允许偏差+0.5mm、-0.2mm，理论质量为25.6kg/m2。4.5、钢丝绳钢丝绳选用6×37，直径19.5mm，钢丝总断面积298.50mm2,参考质量121kg/100m,钢丝绳抗拉强度fak=1961Mpa。4.6、材料计划本工程2个卸料平台主要需用材料如下：序号名称规格单位数量备注1钢管φ48×3.5M9.62扣件直角颗643槽钢10aM584槽钢16#M405钢丝绳M1006花篮螺丝个487菱形花纹钢板3mmM2248活动门1.11.2个6五、卸料平台的构造5.1、槽钢构造要求卸料平台由三根16a号热扎槽钢和四根10#热扎槽钢组成，16a热扎槽钢与热扎10#槽钢应满焊连接，10#槽钢纵横方向焊接，形成十字梁受力，上铺3厚菱形花纹钢板，热扎10#槽钢比16a热扎槽钢表面低3mm，便于钢板的铺设。16a热扎槽钢长6m，每根槽钢各满焊接两个φ25钢筋环，每边各两个,以便于槽钢的吊装和钢丝绳的拉接。详见卸料平台大样图。5.2、钢丝绳构造要求详见卸料平台构造示意图。（1）定型槽钢卸料平台搁置在需要转料的楼板上，内搁置长度2m，外挑长度4m，每个定型槽钢卸料平台用4根637的钢丝绳拉接在上层楼板预埋的拉环上，拉环采用25钢筋制作成“Ω”型，预埋在上层梁内，当砼的强度达到规范要求时方可使用。外侧的两根钢丝绳承受拉力，内侧的两根钢丝绳作为备用的安全钢丝绳，不考虑受力。（2）钢丝绳下端穿过16a槽钢上的开孔用花篮螺丝紧固，上端饶过上层梁中事先预埋的拉环后用花篮螺丝拧紧。5.3、其他构造要求（1）卸料平台在楼层边缘处设置内开活动门，平时...
