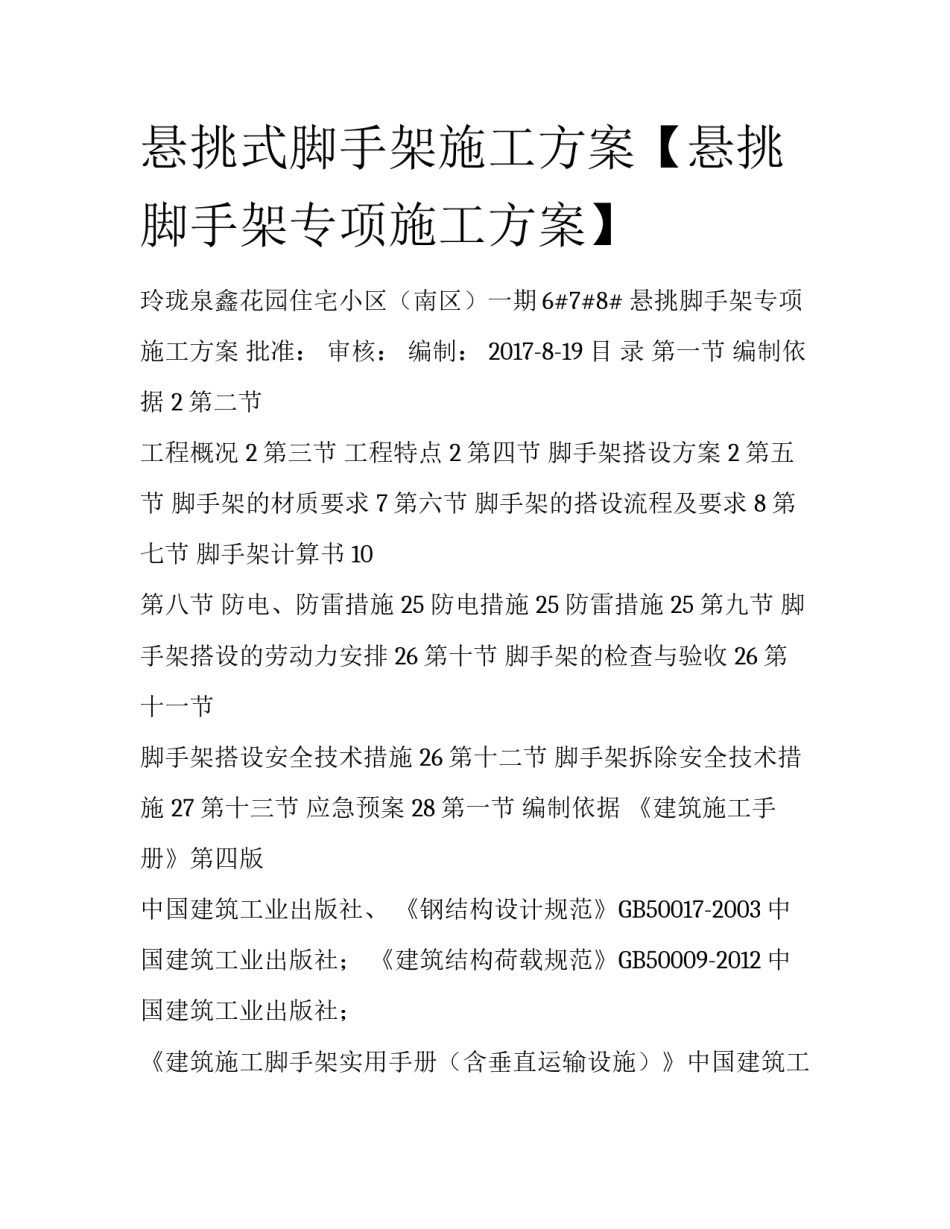

悬挑式脚手架施工方案【悬挑脚手架专项施工方案】玲珑泉鑫花园住宅小区（南区）一期6#7#8#悬挑脚手架专项施工方案批准：审核：编制：2017-8-19目录第一节编制依据2第二节工程概况2第三节工程特点2第四节脚手架搭设方案2第五节脚手架的材质要求7第六节脚手架的搭设流程及要求8第七节脚手架计算书10第八节防电、防雷措施25防电措施25防雷措施25第九节脚手架搭设的劳动力安排26第十节脚手架的检查与验收26第十一节脚手架搭设安全技术措施26第十二节脚手架拆除安全技术措施27第十三节应急预案28第一节编制依据《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计规范》GB50017-2003中国建筑工业出版社；《建筑结构荷载规范》GB50009-2012中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中国建筑工业出版社；《混凝土结构设计规范》GB50010-2012中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-2011中国建筑工业出版社。第二节工程概况玲珑泉鑫花园住宅小区（南区）一期6#7#8#工程，位于罗峰路以西，泉山路以南，6#楼地下1层，地上24层，7#楼地下2层，地上11层，8#楼地下一层，地上18层。均为现浇钢筋混凝土剪力墙结构，6#楼建筑面积12000.56㎡，建筑高度72.5m；7#楼建筑面积7042.48㎡，地上18层，建筑高度50.4m；8#楼建筑面积5012m²，建筑高度60m。本工程由山东玲珑酒业有限公司建设，烟台设计研究院有限公司设计，山东金都工程项目管理有限公司监理，招远市金都建设有限公司组织施工。第三节工程特点本工程为剪力墙结构、加气混凝土填充墙结构。主楼标准层层高为2.9m。第四节悬挑脚手架搭设方案本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合检查标准要求，要符合山东省招远市文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，现采取以下方式进行搭设：A：为了预防高坠事故和人员来往的安全，故在各悬挑层采用脚手板模板搭设封闭硬防护。并在入口处挂设安全警示牌。B:悬挑安装方案：1)悬挑梁采用16#工字钢4.5m、6m（转角处）长。4.5m长工字钢外挑出建筑物1.5m，锚固端长为3.0m；转角处及外挑最长部位为2.2m，锚固端长3.8m。2)锚固环制作与设置：锚固件采用Φ18直径螺杆加工制作，锚固压板采用8mm厚铁板与螺杆连接接，锚固件在浇筑平台混凝土之前预埋在平台内，与模板用钉子固定。安装工字钢与锚固件用1010铁板压板压紧，不得留有空隙。每个悬挑部位分别设置不少于三道锚固环，第一道锚固压点螺杆预埋在结构梁中，或第一道利用墙体预定木盒并用木楔加固在工字钢的两侧和顶部，防止工字钢侧偏；第二道锚固压点螺杆设置在工字钢的末端200mm。第三锚固压点距第二道锚固点200，主要增加工字钢的抗拉力。预埋时三环要设置在一直线上，便于穿工字钢。3)作为安全储备，采用12mm钢丝绳每隔一根悬挑工字钢进行斜拉卸荷，钢丝绳牵住挑梁端部，斜吊与上层混凝土外墙预埋的Φ20吊钩中；钢丝绳中间设置花篮螺栓拉紧工字钢。对于阳台、转角处和凹道处每根工字钢均用12mm钢丝绳进行卸荷.4)在工字钢上搭设脚手架，其立杆必须放置在工字钢顶上，立杆横距0.9m，纵距1.5m，步距1.5m。5)悬挑梁上的钢管固定方法：在悬挑钢梁上的钢管根据脚手架立杆布置的宽度在工字钢梁上口焊接Φ22钢筋柱150mm高，立杆套上钢筋柱，搭设脚手架。6)悬挑层与建筑物间的封闭措施：在悬挑楼层与挑梁间的间隙必须用木模板封闭，不允许有一点漏洞。7)为防止悬挑梁变形对外伸混凝土板造成破坏，在悬挑梁支点处放长200mm、宽100mm、厚10mm的木板作垫块。8)转角位置悬挑梁设置第五节脚手架的材质要求l、钢管...
