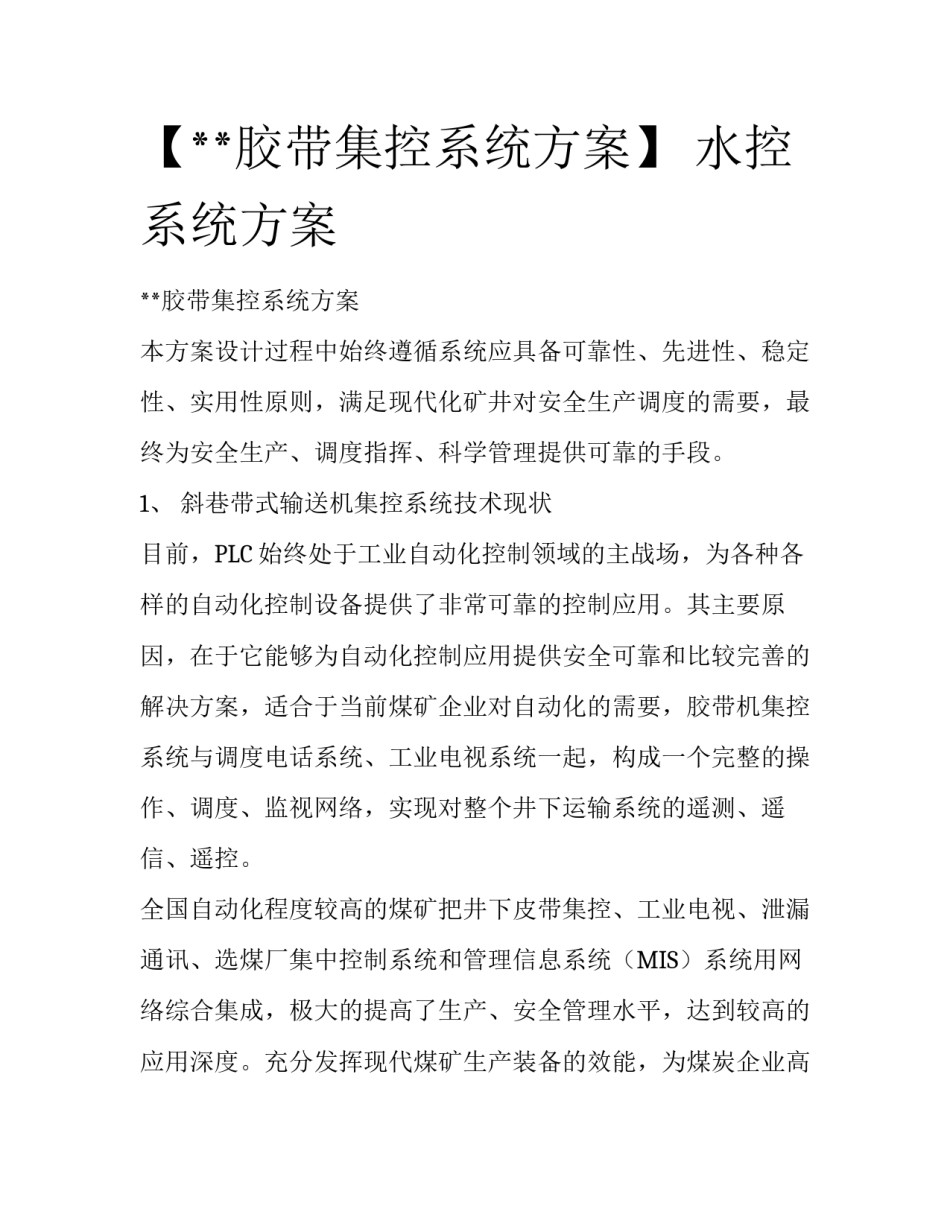

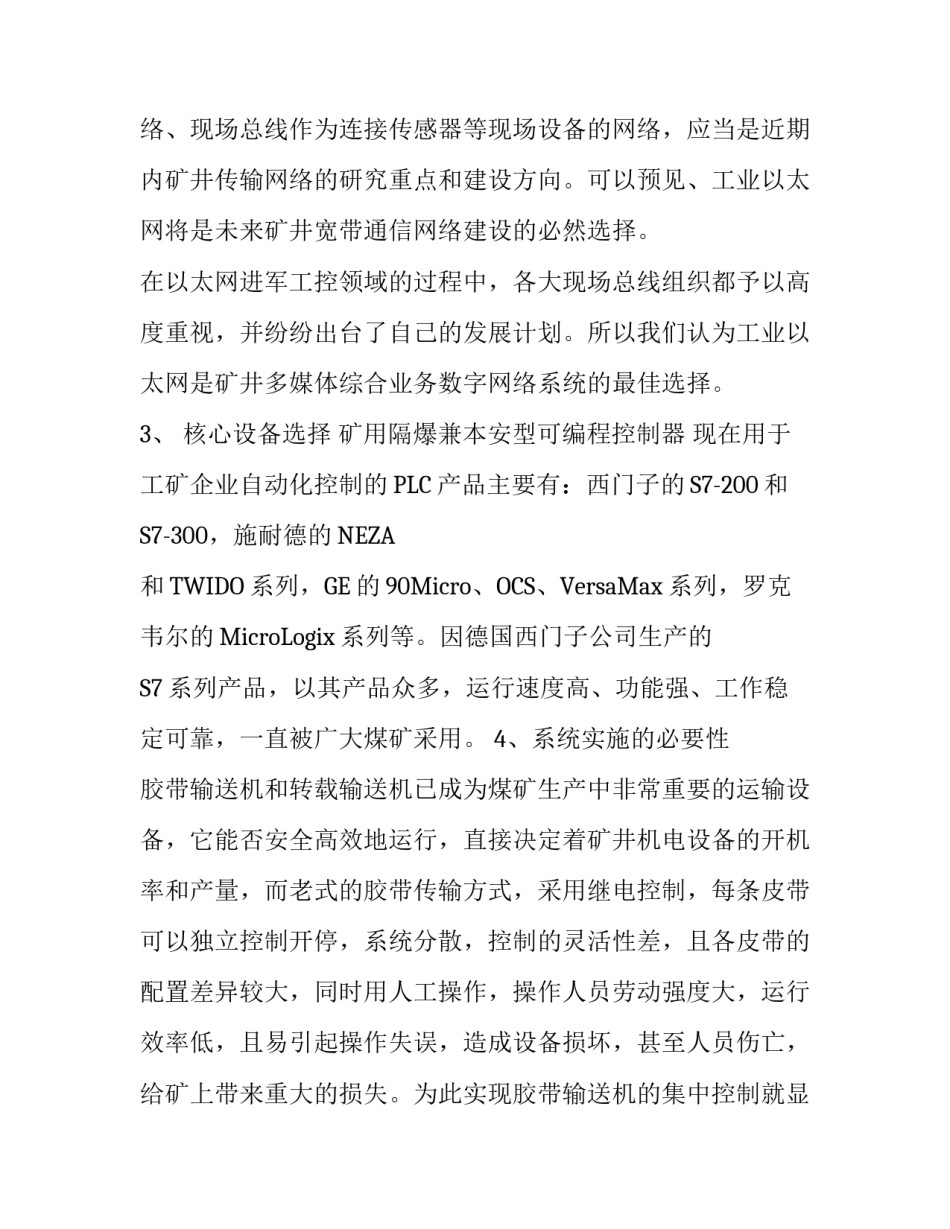

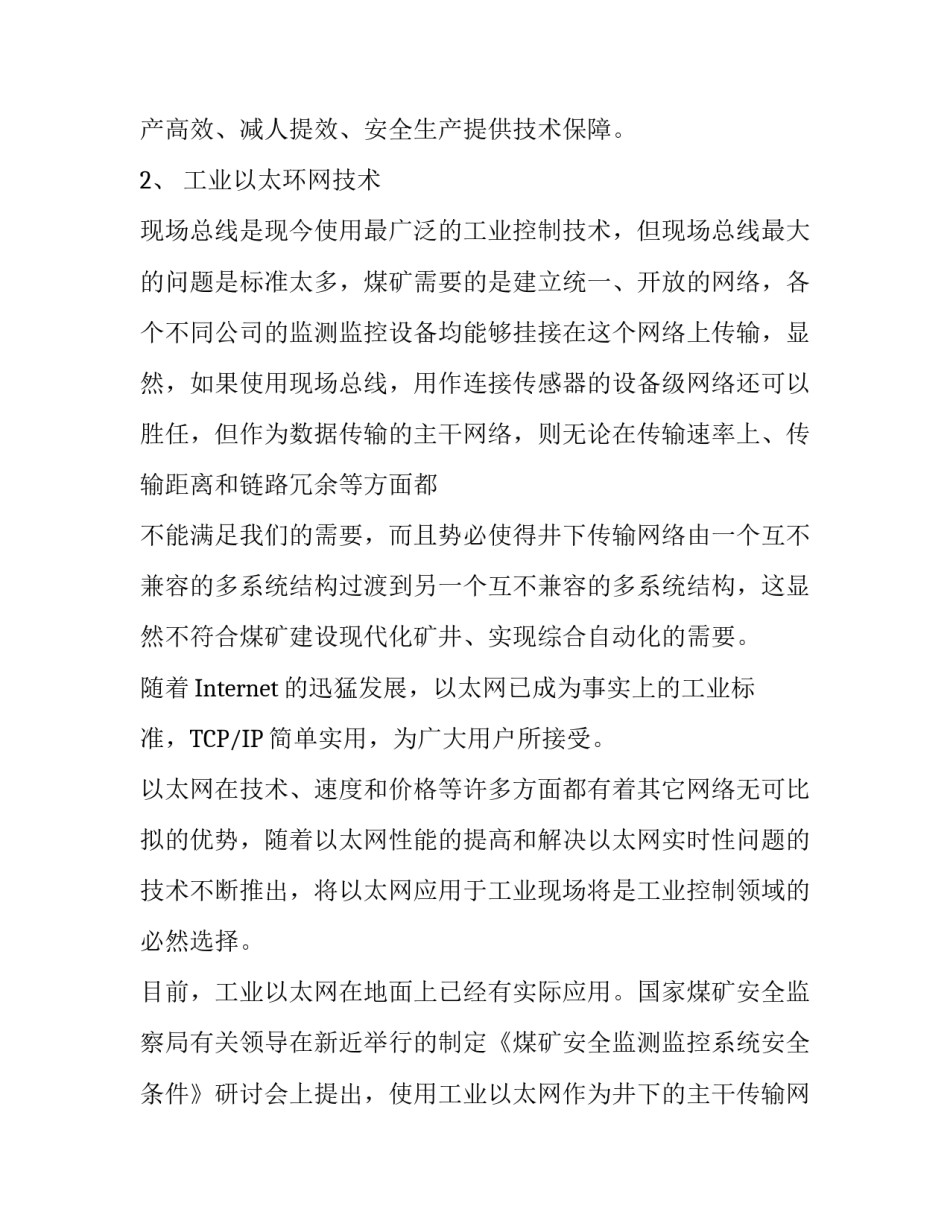

【胶带集控系统方案】水控系统方案胶带集控系统方案本方案设计过程中始终遵循系统应具备可靠性、先进性、稳定性、实用性原则，满足现代化矿井对安全生产调度的需要，最终为安全生产、调度指挥、科学管理提供可靠的手段。1、斜巷带式输送机集控系统技术现状目前，PLC始终处于工业自动化控制领域的主战场，为各种各样的自动化控制设备提供了非常可靠的控制应用。其主要原因，在于它能够为自动化控制应用提供安全可靠和比较完善的解决方案，适合于当前煤矿企业对自动化的需要，胶带机集控系统与调度电话系统、工业电视系统一起，构成一个完整的操作、调度、监视网络，实现对整个井下运输系统的遥测、遥信、遥控。全国自动化程度较高的煤矿把井下皮带集控、工业电视、泄漏通讯、选煤厂集中控制系统和管理信息系统（MIS）系统用网络综合集成，极大的提高了生产、安全管理水平，达到较高的应用深度。充分发挥现代煤矿生产装备的效能，为煤炭企业高产高效、减人提效、安全生产提供技术保障。2、工业以太环网技术现场总线是现今使用最广泛的工业控制技术，但现场总线最大的问题是标准太多，煤矿需要的是建立统一、开放的网络，各个不同公司的监测监控设备均能够挂接在这个网络上传输，显然，如果使用现场总线，用作连接传感器的设备级网络还可以胜任，但作为数据传输的主干网络，则无论在传输速率上、传输距离和链路冗余等方面都不能满足我们的需要，而且势必使得井下传输网络由一个互不兼容的多系统结构过渡到另一个互不兼容的多系统结构，这显然不符合煤矿建设现代化矿井、实现综合自动化的需要。随着Internet的迅猛发展，以太网已成为事实上的工业标准，TCP/IP简单实用，为广大用户所接受。以太网在技术、速度和价格等许多方面都有着其它网络无可比拟的优势，随着以太网性能的提高和解决以太网实时性问题的技术不断推出，将以太网应用于工业现场将是工业控制领域的必然选择。目前，工业以太网在地面上已经有实际应用。国家煤矿安全监察局有关领导在新近举行的制定《煤矿安全监测监控系统安全条件》研讨会上提出，使用工业以太网作为井下的主干传输网络、现场总线作为连接传感器等现场设备的网络，应当是近期内矿井传输网络的研究重点和建设方向。可以预见、工业以太网将是未来矿井宽带通信网络建设的必然选择。在以太网进军工控领域的过程中，各大现场总线组织都予以高度重视，并纷纷出台了自己的发展计划。所以我们认为工业以太网是矿井多媒体综合业务数字网络系统的最佳选择。3、核心设备选择矿用隔爆兼本安型可编程控制器现在用于工矿企业自动化控制的PLC产品主要有：西门子的S7-200和S7-300，施耐德的NEZA和TWIDO系列，GE的90Micro、OCS、VersaMax系列，罗克韦尔的MicroLogix系列等。因德国西门子公司生产的S7系列产品，以其产品众多，运行速度高、功能强、工作稳定可靠，一直被广大煤矿采用。4、系统实施的必要性胶带输送机和转载输送机已成为煤矿生产中非常重要的运输设备，它能否安全高效地运行，直接决定着矿井机电设备的开机率和产量，而老式的胶带传输方式，采用继电控制，每条皮带可以独立控制开停，系统分散，控制的灵活性差，且各皮带的配置差异较大，同时用人工操作，操作人员劳动强度大，运行效率低，且易引起操作失误，造成设备损坏，甚至人员伤亡，给矿上带来重大的损失。为此实现胶带输送机的集中控制就显得更加必要。实现胶带输送机的安全效高效运行，不仅要有单部胶带输送机（设备）的独立控制分系统，更需要能够控制和协调指挥各分系统的主控机，对主煤流集中控制、地面调度监测监控等环节进行组网控制。这种以“地面控制为主，井下监控为辅”的控制模式是胶带输送机集中控制发展的重要方向。随着计算机技术的飞速发展，各种胶带输送机保护传感器功能的不断完善，世界先进采煤国家利用计算机控制技术、网络技术、光纤通信技术和传感器技术，在地面实现对井下胶带输送机的远程集中控制，这种以“地面控制为主，井下监控为辅”的控制模式，取得了良好的经济效益和社会效益。针对煤矿的特点，根据减员提效、可靠先进的设计原则，我公司研发的智能皮带机集中控制与监测...
