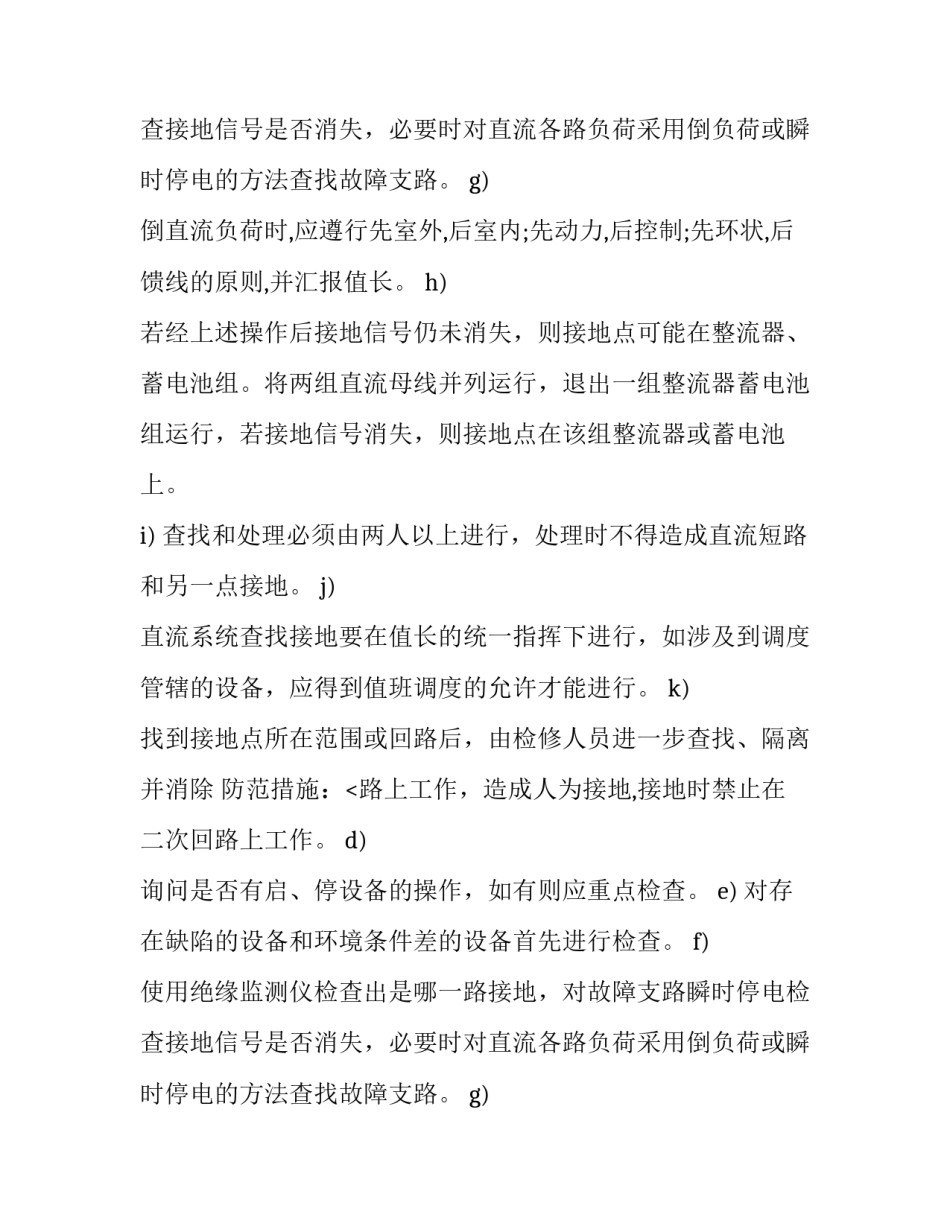

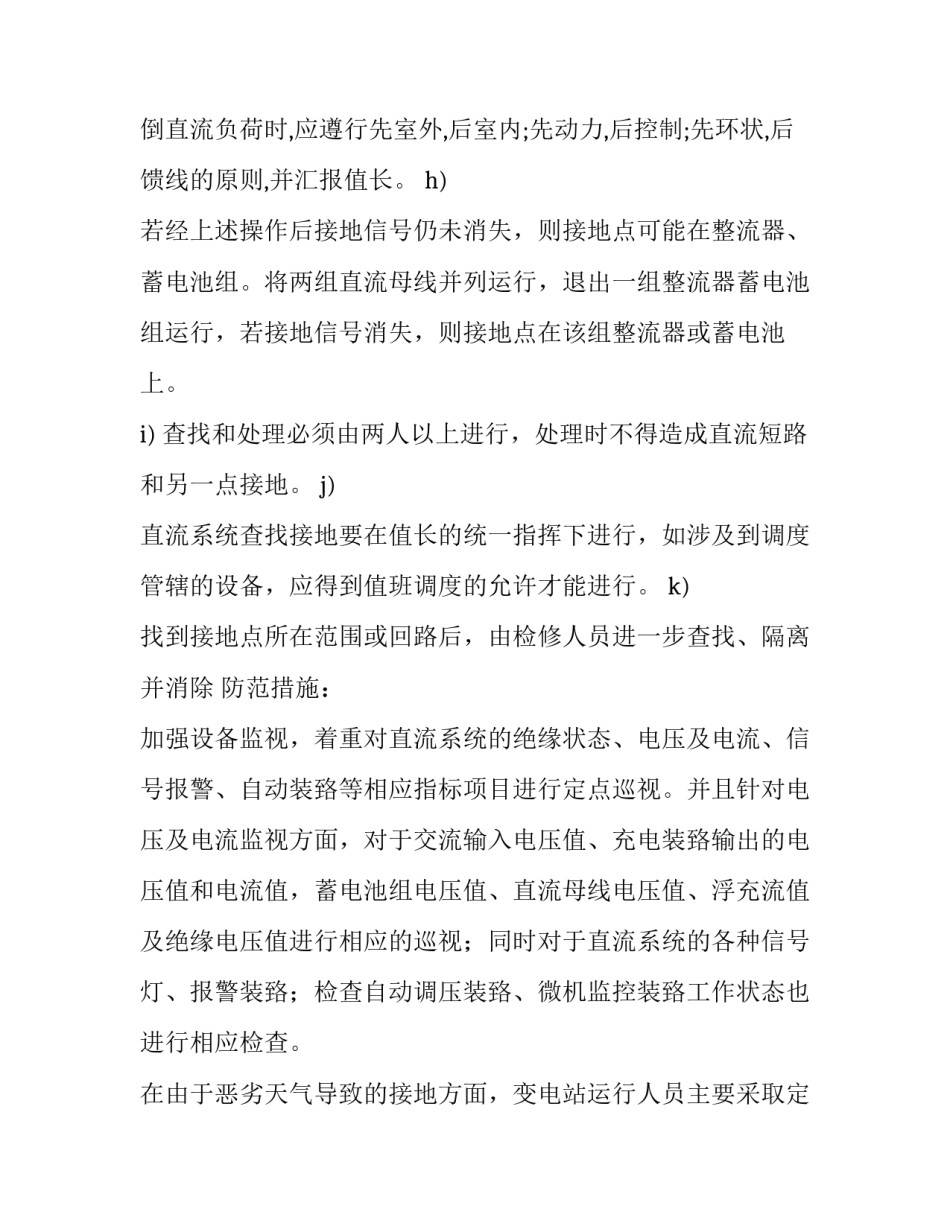

直流系统技术的总结报告第一篇：直流系统技术总结报告直流系统在变电站中主要为控制信号、继电保护、自动装臵等提供可靠的直流电源，当发生交流电源消失事故情况下为事故照明和继电保护装臵等提供直流电源。所以说直流系统可靠与否对变电站的安全运行起着至关重要的作用，也是安全运行的保证。为了进一步提高设备的安全稳定运行，在直流系统的运行维护方面我风电厂做出如下技术措施来改善和优化设备的利用率与使用周期。直流系统接地：故障现象：a)音响报警，“直流母线故障”信号出。b)绝缘监察仪上有报警信号。c)测量直流母线正、负极对地电压不平衡。处理方法：a)复归音响。b)测量对地绝缘，判别接地极性及接地性质。c)询问是否有人在直流回路上工作，造成人为接地,接地时禁止在二次回路上工作。d)询问是否有启、停设备的操作，如有则应重点检查。e)对存在缺陷的设备和环境条件差的设备首先进行检查。f)使用绝缘监测仪检查出是哪一路接地，对故障支路瞬时停电检查接地信号是否消失，必要时对直流各路负荷采用倒负荷或瞬时停电的方法查找故障支路。g)倒直流负荷时,应遵行先室外,后室内;先动力,后控制;先环状,后馈线的原则,并汇报值长。h)若经上述操作后接地信号仍未消失，则接地点可能在整流器、蓄电池组。将两组直流母线并列运行，退出一组整流器蓄电池组运行，若接地信号消失，则接地点在该组整流器或蓄电池上。i)查找和处理必须由两人以上进行，处理时不得造成直流短路和另一点接地。j)直流系统查找接地要在值长的统一指挥下进行，如涉及到调度管辖的设备，应得到值班调度的允许才能进行。k)找到接地点所在范围或回路后，由检修人员进一步查找、隔离并消除防范措施：<路上工作，造成人为接地,接地时禁止在二次回路上工作。d)询问是否有启、停设备的操作，如有则应重点检查。e)对存在缺陷的设备和环境条件差的设备首先进行检查。f)使用绝缘监测仪检查出是哪一路接地，对故障支路瞬时停电检查接地信号是否消失，必要时对直流各路负荷采用倒负荷或瞬时停电的方法查找故障支路。g)倒直流负荷时,应遵行先室外,后室内;先动力,后控制;先环状,后馈线的原则,并汇报值长。h)若经上述操作后接地信号仍未消失，则接地点可能在整流器、蓄电池组。将两组直流母线并列运行，退出一组整流器蓄电池组运行，若接地信号消失，则接地点在该组整流器或蓄电池上。i)查找和处理必须由两人以上进行，处理时不得造成直流短路和另一点接地。j)直流系统查找接地要在值长的统一指挥下进行，如涉及到调度管辖的设备，应得到值班调度的允许才能进行。k)找到接地点所在范围或回路后，由检修人员进一步查找、隔离并消除防范措施：加强设备监视，着重对直流系统的绝缘状态、电压及电流、信号报警、自动装臵等相应指标项目进行定点巡视。并且针对电压及电流监视方面，对于交流输入电压值、充电装臵输出的电压值和电流值，蓄电池组电压值、直流母线电压值、浮充流值及绝缘电压值进行相应的巡视；同时对于直流系统的各种信号灯、报警装臵；检查自动调压装臵、微机监控装臵工作状态也进行相应检查。在由于恶劣天气导致的接地方面，变电站运行人员主要采取定期除尘、除潮等措施。从而避免和降低了由于恶劣天气导致的直流系统接地的故障出现。在控制柜布线检查与梳理方面，定期对继电保护装臵后柜布线进行检查；对于在检查中发现的导线裸露及绝缘层破损等情况，及时发现及时采取修复措施；对于外露与破损部分及时进行绝缘处理。从而避免直流系统接地故障的发生。查找直流接地的操作步骤和注意事项有哪些根据运行方式、操作情况、气候影响判断可能接地的处所，采取寻找、分段处理的方法，以先信号和照明部分后操作部分，先室外部分后室内部分的原则。在切断各专用直流回路时，切断时间不超过3秒，不论回路接地与否均应合上。当发现某一专用直流回路有接地时，应该及时查找接地点，尽快消除。查找直流接地的注意事项如下：⑵查找接地点禁止使用灯泡寻找的方法。⑵用仪表检查时，所用仪表的内阻不低于20xxΩ/V。⑶当直流发生接地时，禁止在二次回路上工作。⑷处理时不得造成直流短路和另一点接地。⑸查找和处理必须由两人...
