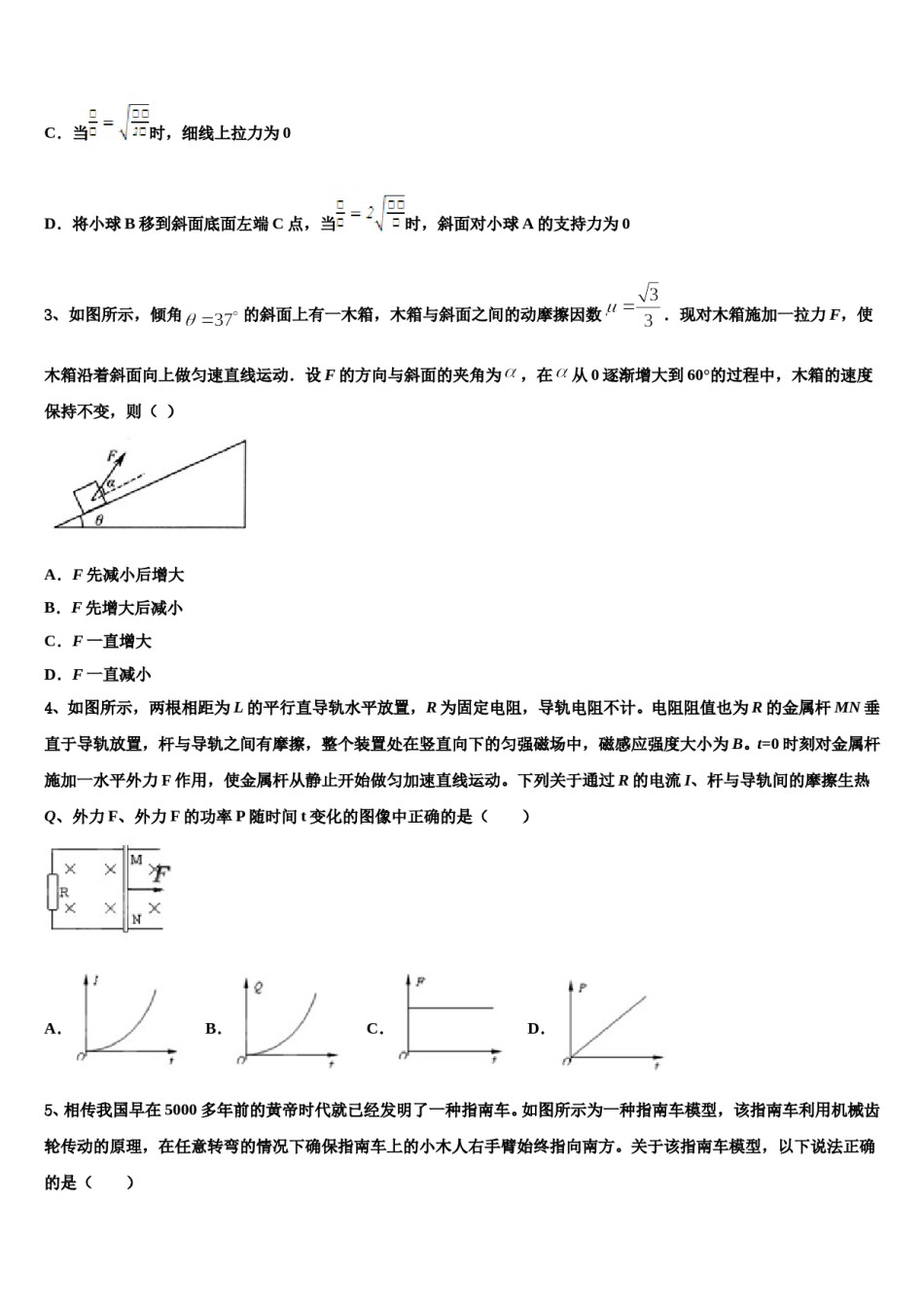

2023-2024学年河北省衡水市第二中学高三第二次诊断性检测物理试卷请考生注意：1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。1、如图甲所示的充电电路中，R表示电阻，E表示电源（忽略内阻）。通过改变电路中的元件参数对同一电容器进行两次充电，对应的电荷量q随着时间t变化的曲线如图乙中的a、b所示。曲线形状由a变化为b，是由于（）A．电阻R变大B．电阻R减小C．电源电动势E变大D．电源电动势E减小2、如图所示，绝缘水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角θ=30°．一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A，细线与斜面平行，且小球A正好静止在斜面中点．在小球A的正下方地面处固定放置一带电小球B，两球相距为d．已知两球的质量均为m、电荷量均为+q，静电力常量为k，重力加速度为g，两球均可视为点电荷．则下列说法不正确的是（）A．两球之间的库仑力F=kB．当时，斜面对小球A的支持力为C．当时，细线上拉力为0D．将小球B移到斜面底面左端C点，当时，斜面对小球A的支持力为03、如图所示，倾角的斜面上有一木箱，木箱与斜面之间的动摩擦因数．现对木箱施加一拉力F，使木箱沿着斜面向上做匀速直线运动．设F的方向与斜面的夹角为，在从0逐渐增大到60°的过程中，木箱的速度保持不变，则（）A．F先减小后增大B．F先增大后减小C．F一直增大D．F一直减小4、如图所示，两根相距为L的平行直导轨水平放置，R为固定电阻，导轨电阻不计。电阻阻值也为R的金属杆MN垂直于导轨放置，杆与导轨之间有摩擦，整个装置处在竖直向下的匀强磁场中，磁感应强度大小为B。t=0时刻对金属杆施加一水平外力F作用，使金属杆从静止开始做匀加速直线运动。下列关于通过R的电流I、杆与导轨间的摩擦生热Q、外力F、外力F的功率P随时间t变化的图像中正确的是（）A．B．C．D．5、相传我国早在5000多年前的黄帝时代就已经发明了一种指南车。如图所示为一种指南车模型，该指南车利用机械齿轮传动的原理，在任意转弯的情况下确保指南车上的小木人右手臂始终指向南方。关于该指南车模型，以下说法正确的是（）A．以指南车为参照物，车上的小木人始终是静止的B．如果研究指南车的工作原理，可以把车看成质点C．在任意情况下，指南车两个车轮轮缘的线速度大小都相等D．在任意情况下，车转弯的角速度跟小木人的角速度大小相等6、如图所示，四个小球质量分别为、、、，用细线连着，在和之间细线上还串接有一段轻弹簧，悬挂在光滑定滑轮的两边并处于静止状态。弹簧的形变在弹性限度内重力加速度大小为，则下列说法正确的是（）A．剪断间细线的一瞬间，小球的加速度大小为B．剪断间细线的一瞬间，小球和的加速度大小均为C．剪断间细线的一瞬间，小球的加速度大小为零D．剪断球上方细线的一瞬间，小球和的加速度大小均为零二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。7、下列说法正确的是________。A．利用单摆测重力加速度实验中，小球的质量不需要测量B．在光导纤维束内传送图像是利用光的衍射现象C．泊松亮斑是光透过圆盘形成的衍射现象D．用标准平面检查光学平面的平整程度是利用光的干涉现象E.潜艇利用声呐探测周围物体的分布情况，用的是波的衍射原理8、如图甲所示，一木块沿固定斜面由静止开始下滑，下滑过程中木块的机械能和动能随位移变化的关系图线如图乙所示，则下列说法正确的是（）A．在位移从0增大到的过程中，木块的重力势能减少了B．在位移从0增大到的过程中，木块的重力势能减少了C．图线斜率的绝对值表示木块所受的合力大小D．图线斜率的绝对值表示木块所受的合力大小9、一物体静止在水平地面上，在竖直向上拉力F作用下开始向上运动，如图甲。在物体向上运动过程中...
