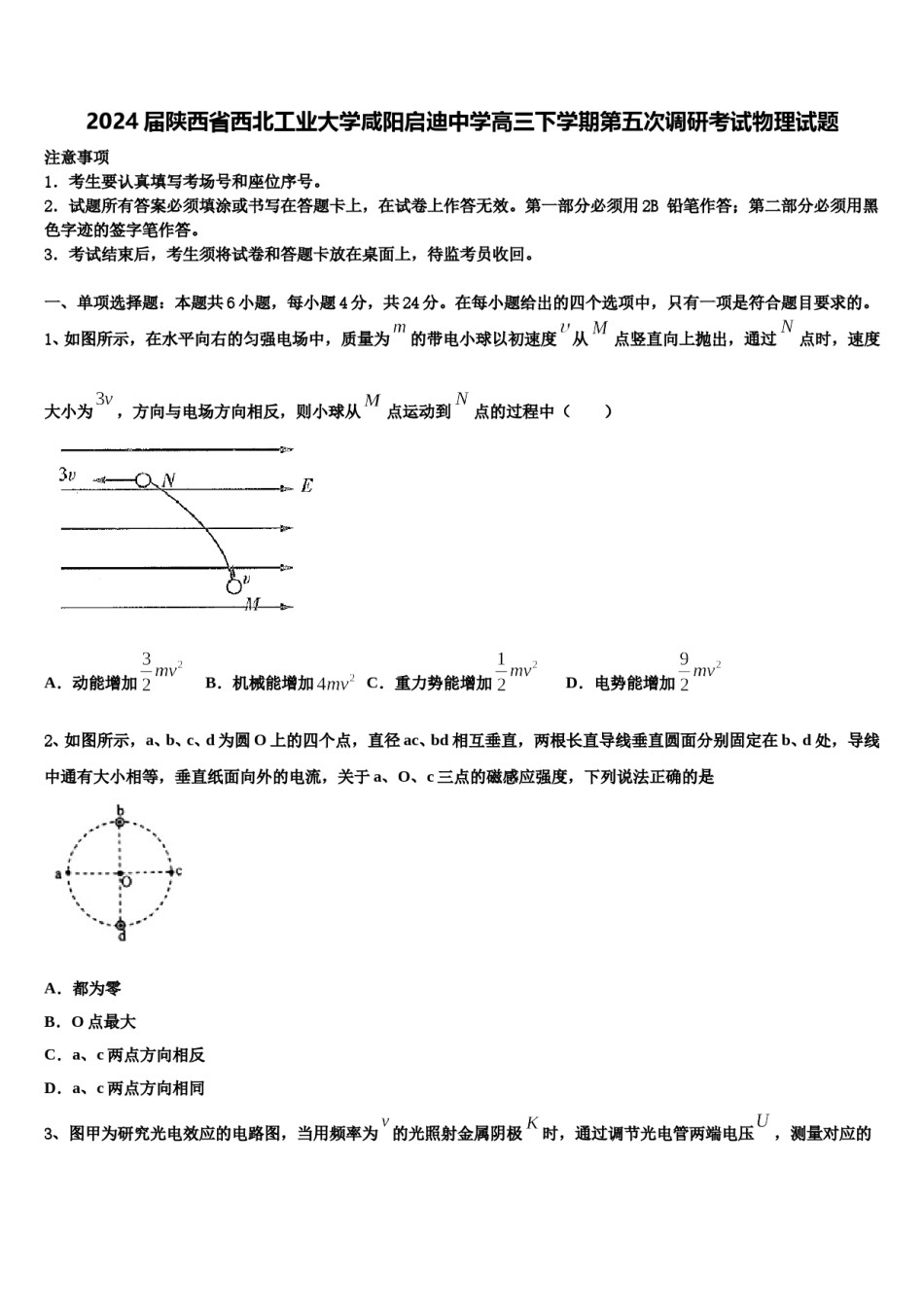

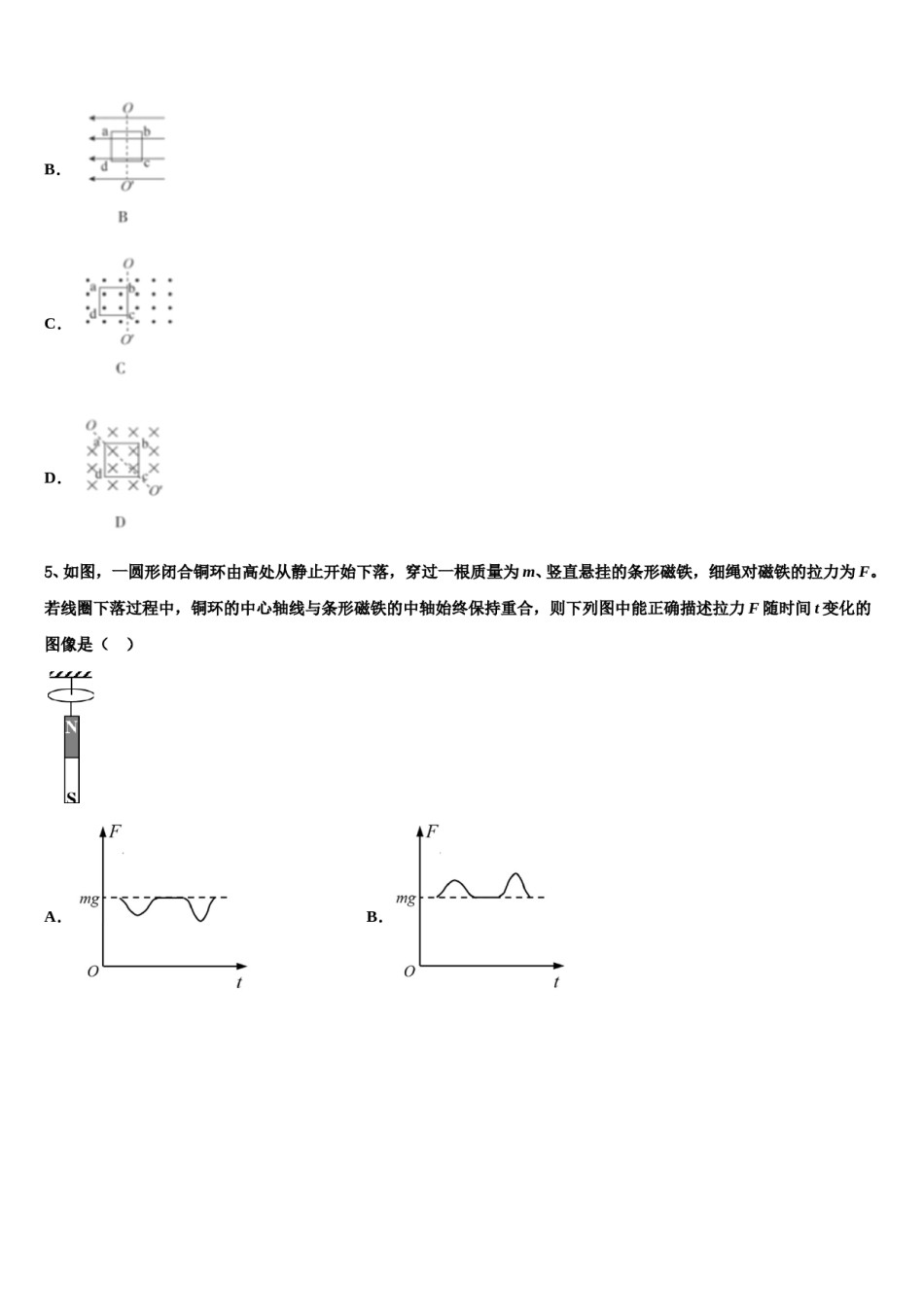

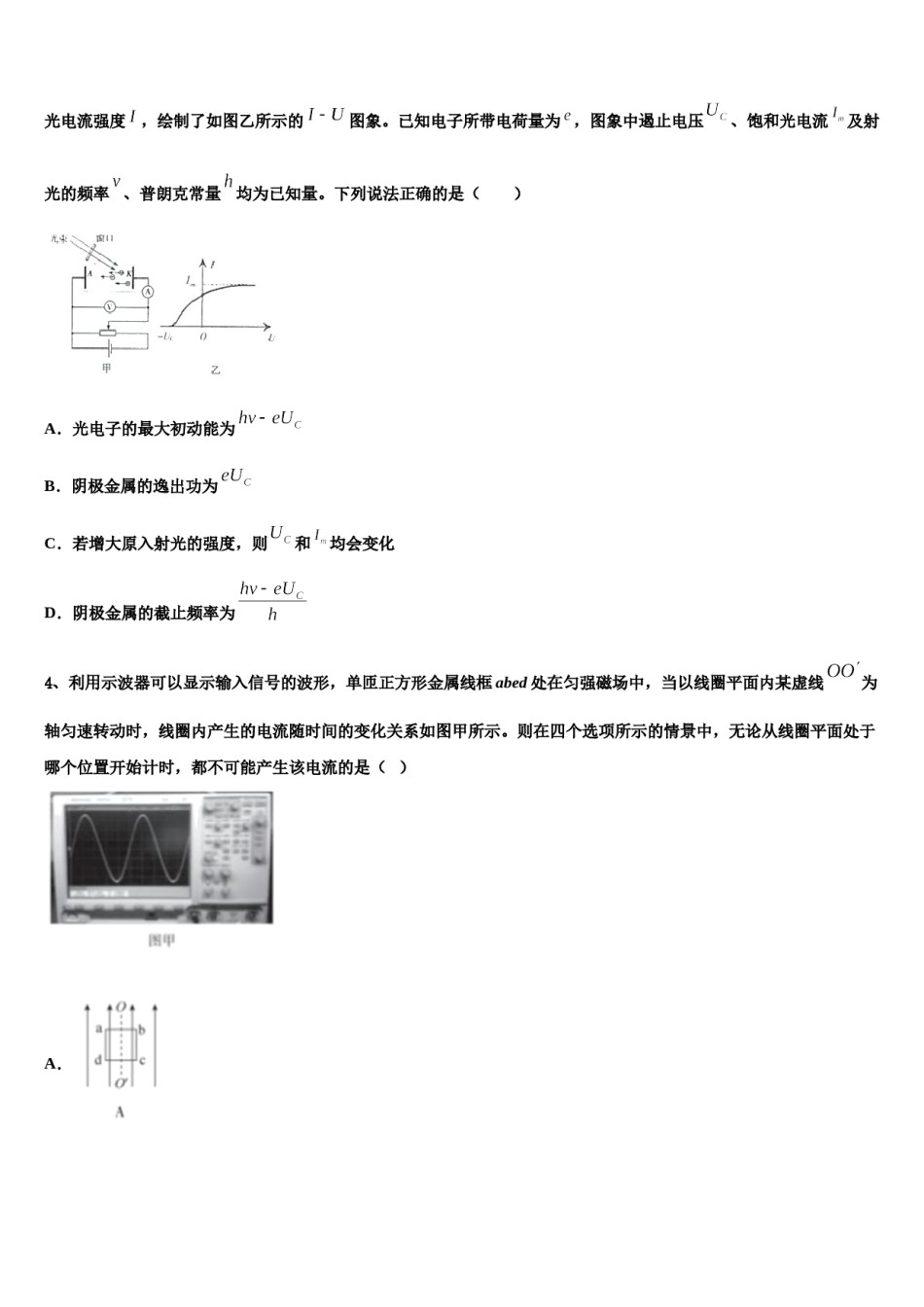

2024届陕西省西北工业大学咸阳启迪中学高三下学期第五次调研考试物理试题注意事项铅笔作答；第二部分必须用黑1．考生要认真填写考场号和座位序号。2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B色字迹的签字笔作答。3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。1、如图所示，在水平向右的匀强电场中，质量为的带电小球以初速度从点竖直向上抛出，通过点时，速度大小为，方向与电场方向相反，则小球从点运动到点的过程中（）A．动能增加B．机械能增加C．重力势能增加D．电势能增加2、如图所示，a、b、c、d为圆O上的四个点，直径ac、bd相互垂直，两根长直导线垂直圆面分别固定在b、d处，导线中通有大小相等，垂直纸面向外的电流，关于a、O、c三点的磁感应强度，下列说法正确的是A．都为零B．O点最大C．a、c两点方向相反D．a、c两点方向相同3、图甲为研究光电效应的电路图，当用频率为的光照射金属阴极时，通过调节光电管两端电压，测量对应的光电流强度，绘制了如图乙所示的图象。已知电子所带电荷量为，图象中遏止电压、饱和光电流及射光的频率、普朗克常量均为已知量。下列说法正确的是（）A．光电子的最大初动能为B．阴极金属的逸出功为C．若增大原入射光的强度，则和均会变化D．阴极金属的截止频率为4、利用示波器可以显示输入信号的波形，单匝正方形金属线框abed处在匀强磁场中，当以线圈平面内某虚线为轴匀速转动时，线圈内产生的电流随时间的变化关系如图甲所示。则在四个选项所示的情景中，无论从线圈平面处于哪个位置开始计时，都不可能产生该电流的是（）A．B．C．D．5、如图，一圆形闭合铜环由高处从静止开始下落，穿过一根质量为m、竖直悬挂的条形磁铁，细绳对磁铁的拉力为F。若线圈下落过程中，铜环的中心轴线与条形磁铁的中轴始终保持重合，则下列图中能正确描述拉力F随时间t变化的图像是（）A．B．C．D．6、与下列图片相关的物理知识说法正确的是（）A．甲图，汤姆生通过α粒子散射实验，提出了原子核的概念，建立了原子核式结构模型B．乙图，氢原子的能级结构图，大量处于n=4能级的原子向低能级跃迁时，能辐射6种不同频率的光子C．丙图，“光电效应”实验揭示了光的粒子性，爱因斯坦为此提出了相对论学说，建立了光电效应方程D．丁图，重核裂变产生的中子能使核裂变反应连续得进行，称为链式反应，其中一种核裂变反应方程为二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。7、如图甲所示，一个匝数为n的圆形线圈（图中只画了2匝），面积为S，线圈的电阻为R，在线圈外接一个阻值为R的电阻和一个理想电压表，将线圈放入垂直线圈平面指向纸内的磁场中，磁感应强度随时间变化规律如图乙所示，下列说法正确的是（）A．0~t1时间内P端电势高于Q端电势B．0~t1时间内电压表的读数为C．t1~t2时间内R上的电流为D．t1~t2时间内P端电势高于Q端电势8、如图所示，正方形ABCD的四个顶点各固定一个点电荷，所带电荷量分别为+q、-q、+q、-q，E、F、O分别为AB、BC及AC的中点．下列说法正确的是A．E点电势低于F点电势B．F点电势等于O点电势C．E点电场强度与F点电场强度相同D．F点电场强度大于O点电场强度9、如图所示，边长为L的等边三角形abc为两个匀强磁场的理想边界，三角形内的磁场方向垂直纸面向外，磁感应强度大小为B，三角形外的磁场范围足够大、方向垂直纸面向里，磁感应强度大小也为B。顶点a处的粒子源沿∠a的角平分线发射质量为m、电荷量为q的带负电粒子，其初速度大小v0=，不计粒子重力，下列说法正确的是（）A．粒子第一次返回a点所用的时间是B．粒子第一次返回a点所用的时间是C．粒子在两个有界磁场中运动的周期是D．粒子在两个有界磁场中运动的周期是10、光滑平行导轨ab、cd水平放置，两导轨间距为L，两导轨分别与电容为C的电容器的两极板相连，两导轨的右端连接光滑绝缘的圆弧轨道bf、ce圆弧轨道...
