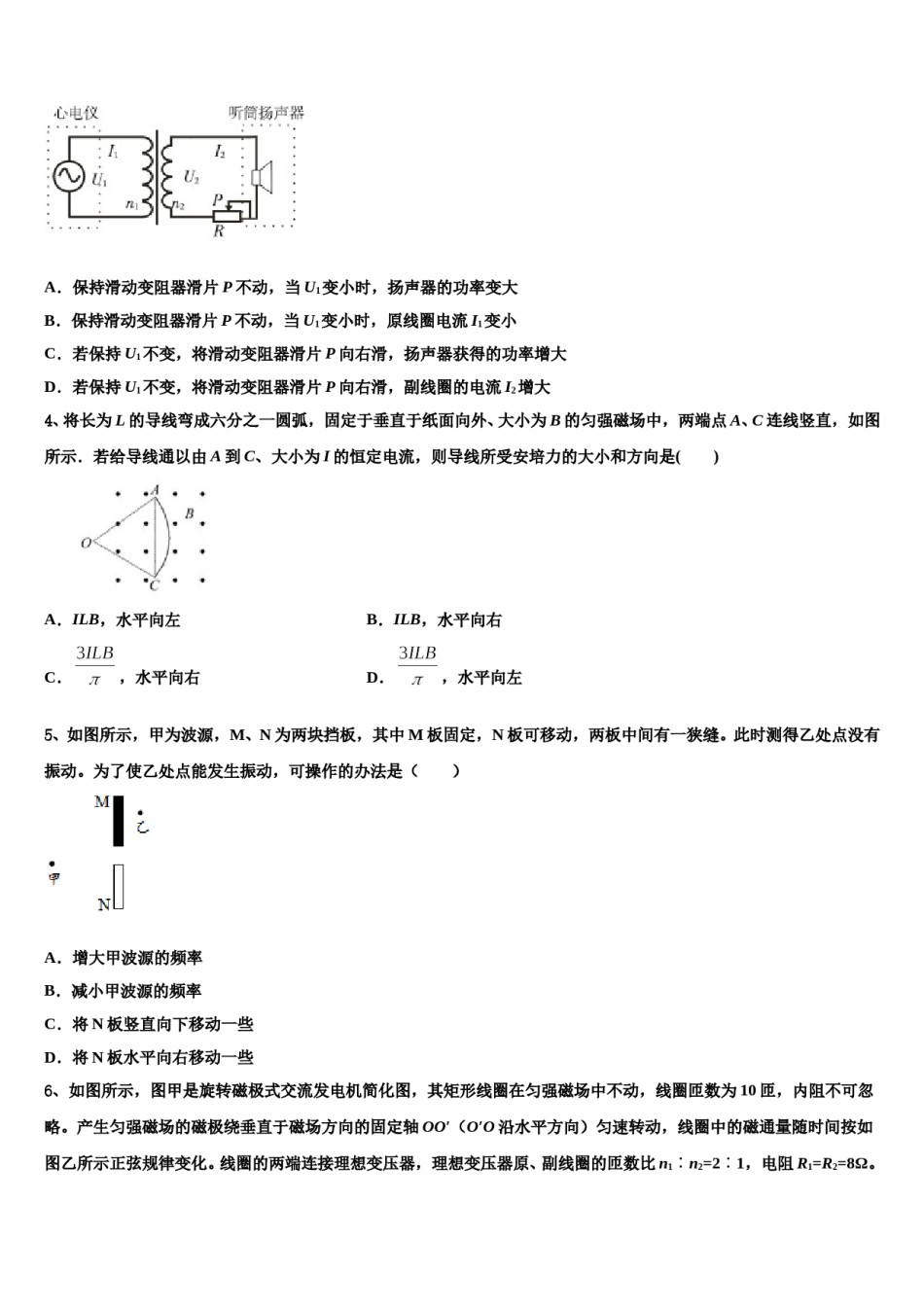

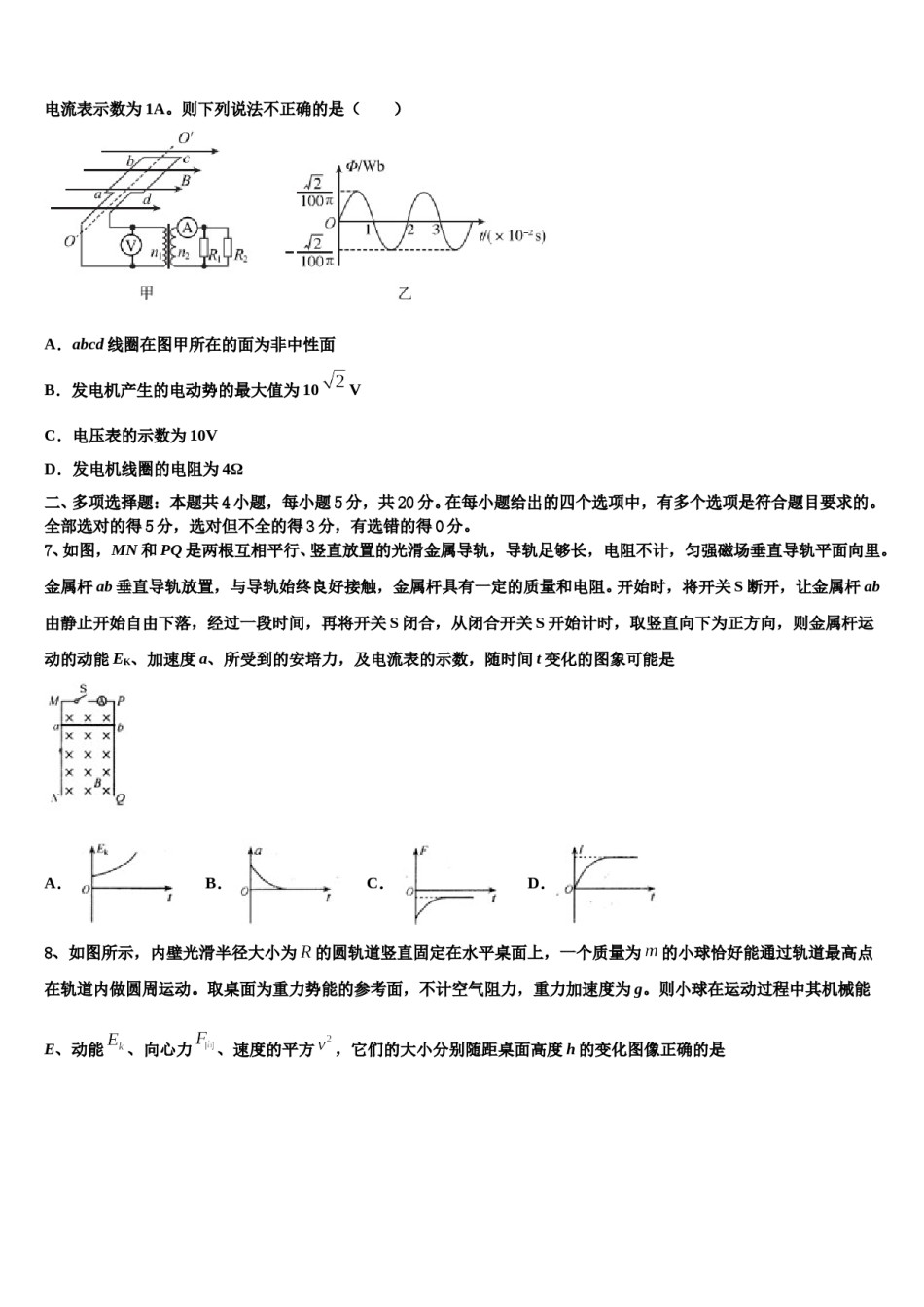

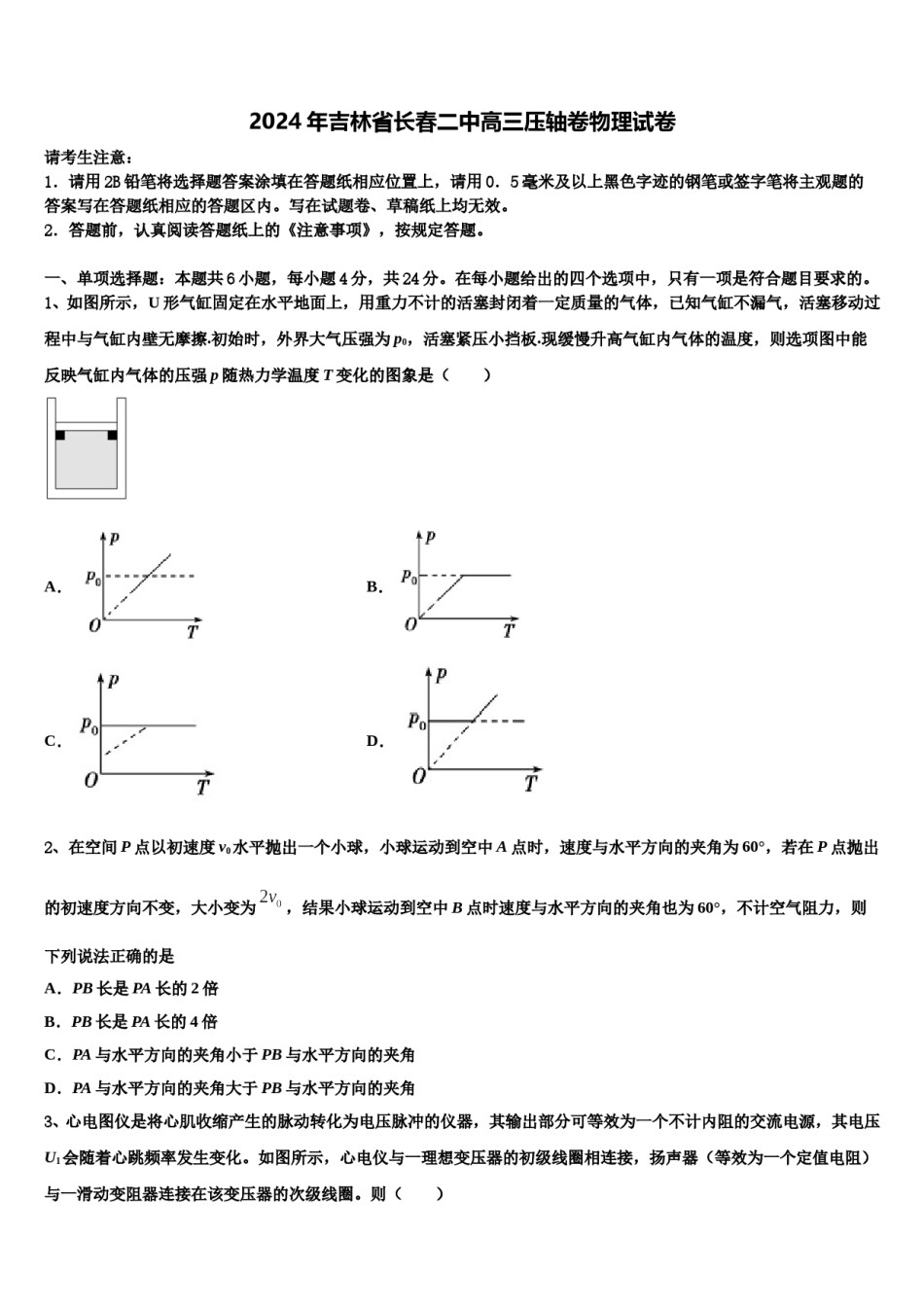

2024年吉林省长春二中高三压轴卷物理试卷请考生注意：1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。1、如图所示，U形气缸固定在水平地面上，用重力不计的活塞封闭着一定质量的气体，已知气缸不漏气，活塞移动过程中与气缸内壁无摩擦.初始时，外界大气压强为p0，活塞紧压小挡板.现缓慢升高气缸内气体的温度，则选项图中能反映气缸内气体的压强p随热力学温度T变化的图象是（）A．B．C．D．2、在空间P点以初速度v0水平抛出一个小球，小球运动到空中A点时，速度与水平方向的夹角为60°，若在P点抛出的初速度方向不变，大小变为，结果小球运动到空中B点时速度与水平方向的夹角也为60°，不计空气阻力，则下列说法正确的是A．PB长是PA长的2倍B．PB长是PA长的4倍C．PA与水平方向的夹角小于PB与水平方向的夹角D．PA与水平方向的夹角大于PB与水平方向的夹角3、心电图仪是将心肌收缩产生的脉动转化为电压脉冲的仪器，其输出部分可等效为一个不计内阻的交流电源，其电压U1会随着心跳频率发生变化。如图所示，心电仪与一理想变压器的初级线圈相连接，扬声器（等效为一个定值电阻）与一滑动变阻器连接在该变压器的次级线圈。则（）A．保持滑动变阻器滑片P不动，当U1变小时，扬声器的功率变大B．保持滑动变阻器滑片P不动，当U1变小时，原线圈电流I1变小C．若保持U1不变，将滑动变阻器滑片P向右滑，扬声器获得的功率增大D．若保持U1不变，将滑动变阻器滑片P向右滑，副线圈的电流I2增大4、将长为L的导线弯成六分之一圆弧，固定于垂直于纸面向外、大小为B的匀强磁场中，两端点A、C连线竖直，如图所示．若给导线通以由A到C、大小为I的恒定电流，则导线所受安培力的大小和方向是()A．ILB，水平向左B．ILB，水平向右C．，水平向右D．，水平向左5、如图所示，甲为波源，M、N为两块挡板，其中M板固定，N板可移动，两板中间有一狭缝。此时测得乙处点没有振动。为了使乙处点能发生振动，可操作的办法是（）A．增大甲波源的频率B．减小甲波源的频率C．将N板竖直向下移动一些D．将N板水平向右移动一些6、如图所示，图甲是旋转磁极式交流发电机简化图，其矩形线圈在匀强磁场中不动，线圈匝数为10匝，内阻不可忽略。产生匀强磁场的磁极绕垂直于磁场方向的固定轴OO′（O′O沿水平方向）匀速转动，线圈中的磁通量随时间按如图乙所示正弦规律变化。线圈的两端连接理想变压器，理想变压器原、副线圈的匝数比n1∶n2=2∶1，电阻R1=R2=8Ω。电流表示数为1A。则下列说法不正确的是（）A．abcd线圈在图甲所在的面为非中性面B．发电机产生的电动势的最大值为10VC．电压表的示数为10VD．发电机线圈的电阻为4Ω二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。7、如图，MN和PQ是两根互相平行、竖直放置的光滑金属导轨，导轨足够长，电阻不计，匀强磁场垂直导轨平面向里。金属杆ab垂直导轨放置，与导轨始终良好接触，金属杆具有一定的质量和电阻。开始时，将开关S断开，让金属杆ab由静止开始自由下落，经过一段时间，再将开关S闭合，从闭合开关S开始计时，取竖直向下为正方向，则金属杆运动的动能EK、加速度a、所受到的安培力，及电流表的示数，随时间t变化的图象可能是A．B．C．D．8、如图所示，内壁光滑半径大小为的圆轨道竖直固定在水平桌面上，一个质量为的小球恰好能通过轨道最高点在轨道内做圆周运动。取桌面为重力势能的参考面，不计空气阻力，重力加速度为g。则小球在运动过程中其机械能E、动能、向心力、速度的平方，它们的大小分别随距桌面高度h的变化图像正确的是A．B．C．D．9、如图所示为某探究活动小组设计的节能运输系统.斜面轨道倾角为30º，质量为M的木箱与轨道的动摩擦因数为.木箱在轨道顶端时，自动装...
