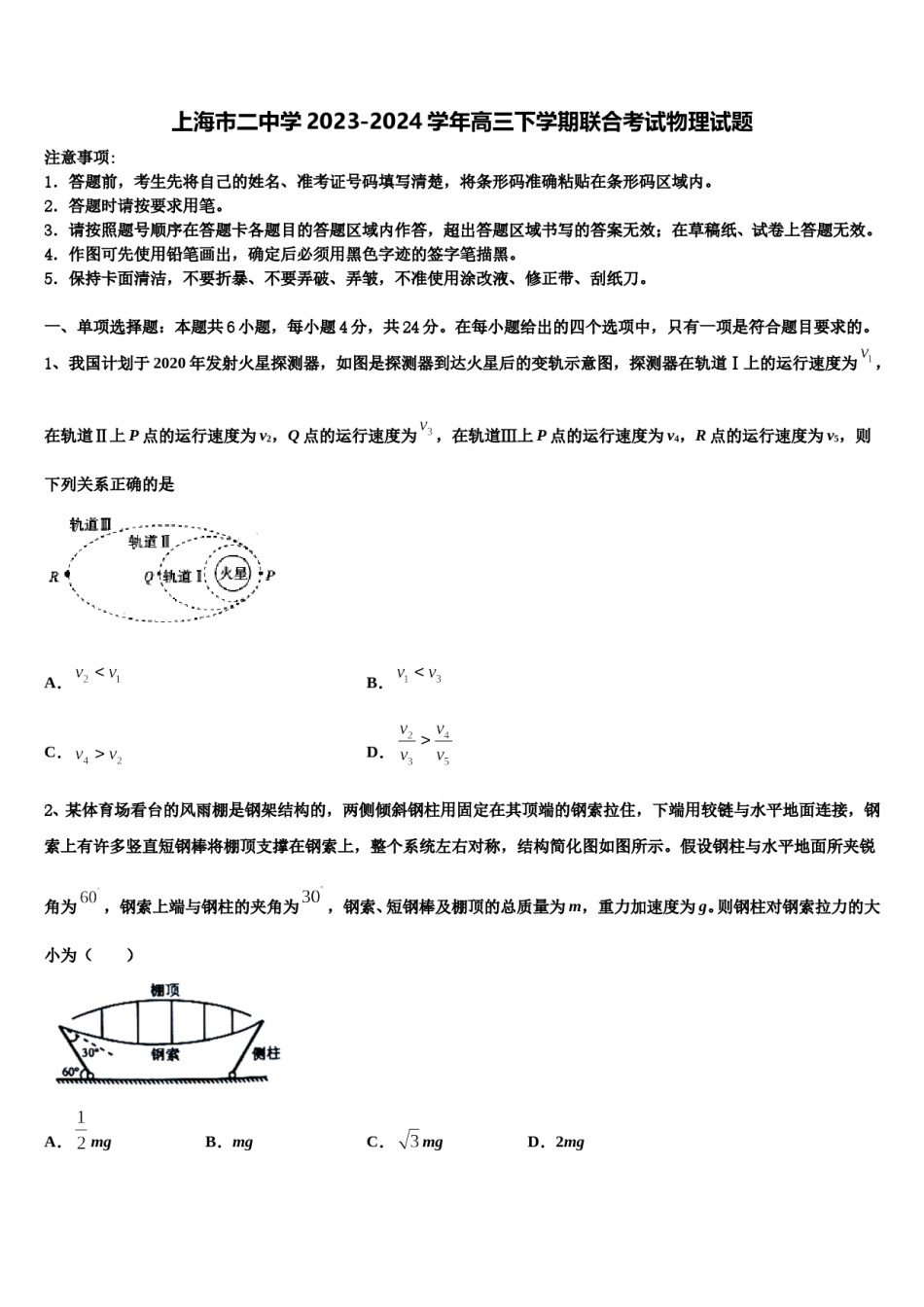

上海市二中学2023-2024学年高三下学期联合考试物理试题注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。2．答题时请按要求用笔。3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。1、我国计划于2020年发射火星探测器，如图是探测器到达火星后的变轨示意图，探测器在轨道Ⅰ上的运行速度为，在轨道Ⅱ上P点的运行速度为v2，Q点的运行速度为，在轨道Ⅲ上P点的运行速度为v4，R点的运行速度为v5，则下列关系正确的是A．B．C．D．2、某体育场看台的风雨棚是钢架结构的，两侧倾斜钢柱用固定在其顶端的钢索拉住，下端用较链与水平地面连接，钢索上有许多竖直短钢棒将棚顶支撑在钢索上，整个系统左右对称，结构简化图如图所示。假设钢柱与水平地面所夹锐角为，钢索上端与钢柱的夹角为，钢索、短钢棒及棚顶的总质量为m，重力加速度为g。则钢柱对钢索拉力的大小为（）A．mgB．mgC．mgD．2mg3、如图所示，一人用钳碗夹住圆柱形茶杯，在手竖直向上的力F作用下，夹子和茶杯相对静止，并一起向上运动。夹子和茶杯的质量分别为m、M假设夹子与茶杯两侧间的静摩擦力在竖方向上，夹子与茶杯两侧间的弹力在水平方向上，最大静摩擦力均为f，则下列说法正确的是（）A．人加大夹紧钳碗夹的力，使茶杯向上匀速运动，则夹子与茶杯间的摩擦力增大B．当夹紧茶杯的夹子往下稍微移动一段距离，使夹子的顶角张大，但仍使茶杯匀速上升，人的作用力F将变小C．当人加速向上提茶杯时，作用力下可以达到的最大值是D．无论人提着茶杯向上向下做怎样的运动，若茶杯与夹子间不移动，则人的作用力F=(M+m）g4、如图所示，三根完全相同的通电直导线a、b、c平行固定，三根导线截面的连线构成一等边三角形，O点为三角形的中心，整个空间有磁感应强度大小为B、方向平行于等边三角形所在平面且垂直bc边指向a的匀强磁场。现在三根导线中通以方向均向里的电流，其中Ib=Ic=I。已知通电长直导线在某点产生的磁感应强度的大小跟电流成正比，导线b在O点产生的磁感应强度大小为B。则下列说法正确的是（）A．若O点的磁感应强度平行ac边，则Ia=（1＋）IB．若O点的磁感应强度平行ab边，则Ia=（1＋）IC．若O点的磁感应强度垂直ac边，则Ia=（－1）ID．若O点的磁感应强度垂直ab边，则Ia=（－1）I5、如图所示，将一交流发电机的矩形线圈abcd通过理想变压器外接电阻R=10Ω，已知线圈边长ab=cd=0.1m,ad=bc=0.2m，匝数为50匝，线圈电阻不计，理想交流电压表接在原线圈两端，变压器原副线圈匝数比n1:n2=1:3，线圈在磁感应强度B=0.2T的匀强磁场中绕垂直磁场的虚线轴以ω=200rad/s的角速度匀速转动，则（）A．从图示位置开始计时，线圈中产生的电动势随时间变化的关系式为e=40sin200t(V)B．交流电压表的示数为40VC．电阻R上消耗的电功率为720WD．电流经过变压器后频率变为原来的3倍6、如图所示为某种电流表的原理示意图，质量为m的均质细金属棒MN的中点处通过一挂钩与一竖直悬挂的轻弹簧相连，绝缘弹簧劲度系数为k。在矩形区域abcd内有匀强磁场，磁感应强度大小为B，方向垂直纸面向外，与MN的右端N连接的一绝缘轻指针可指示标尺上的读数，MN的长度大于ab的长度。当MN中没有电流通过且处于平衡状态时，MN与矩形区域的cd边重合，当MN中有电流通过时，指针示数可表示电流强度。已知k＝2.0N/m，ab的长度为0.20m，bc的长度为0.05m，B＝0.20T，重力加速度为g。下列说法不正确的是（）A．当电流表示数为零时，弹簧的伸长量为B．若要电流表正常工作，应将MN的M端与电源正极相接C．该电流表的量程是2.5AD．若将量程扩大到2倍，磁感应强度应变为0.20T二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有...
