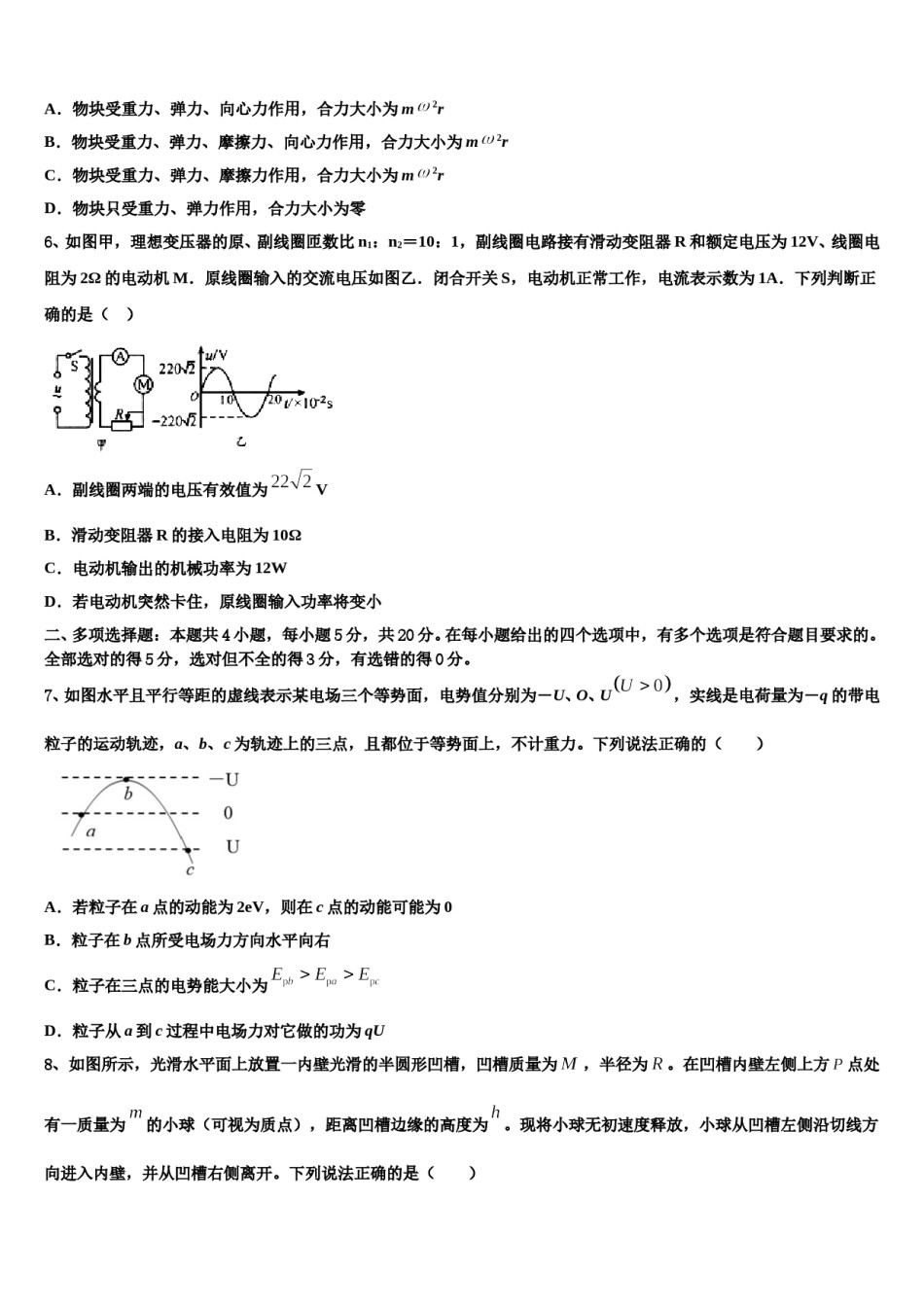

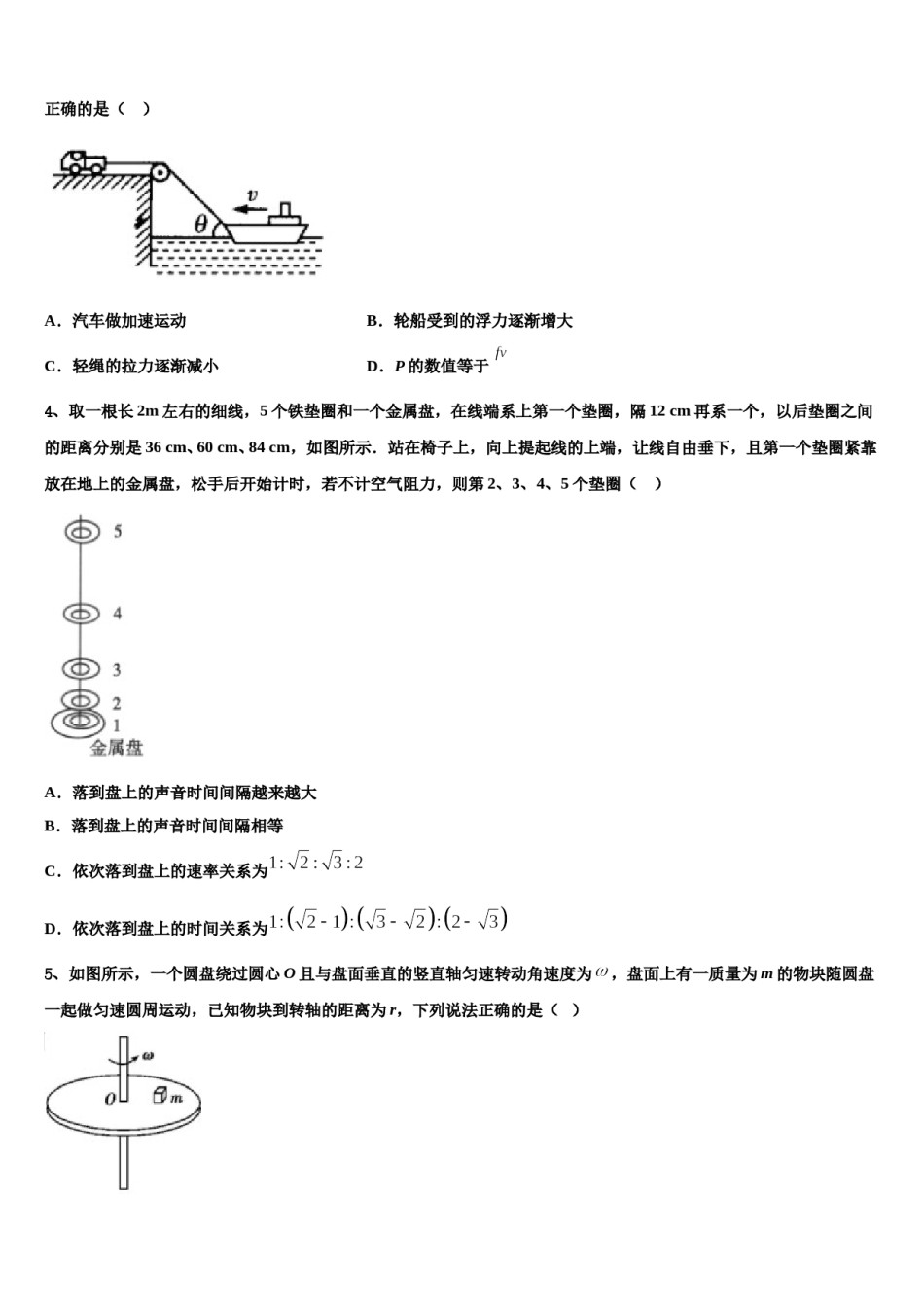

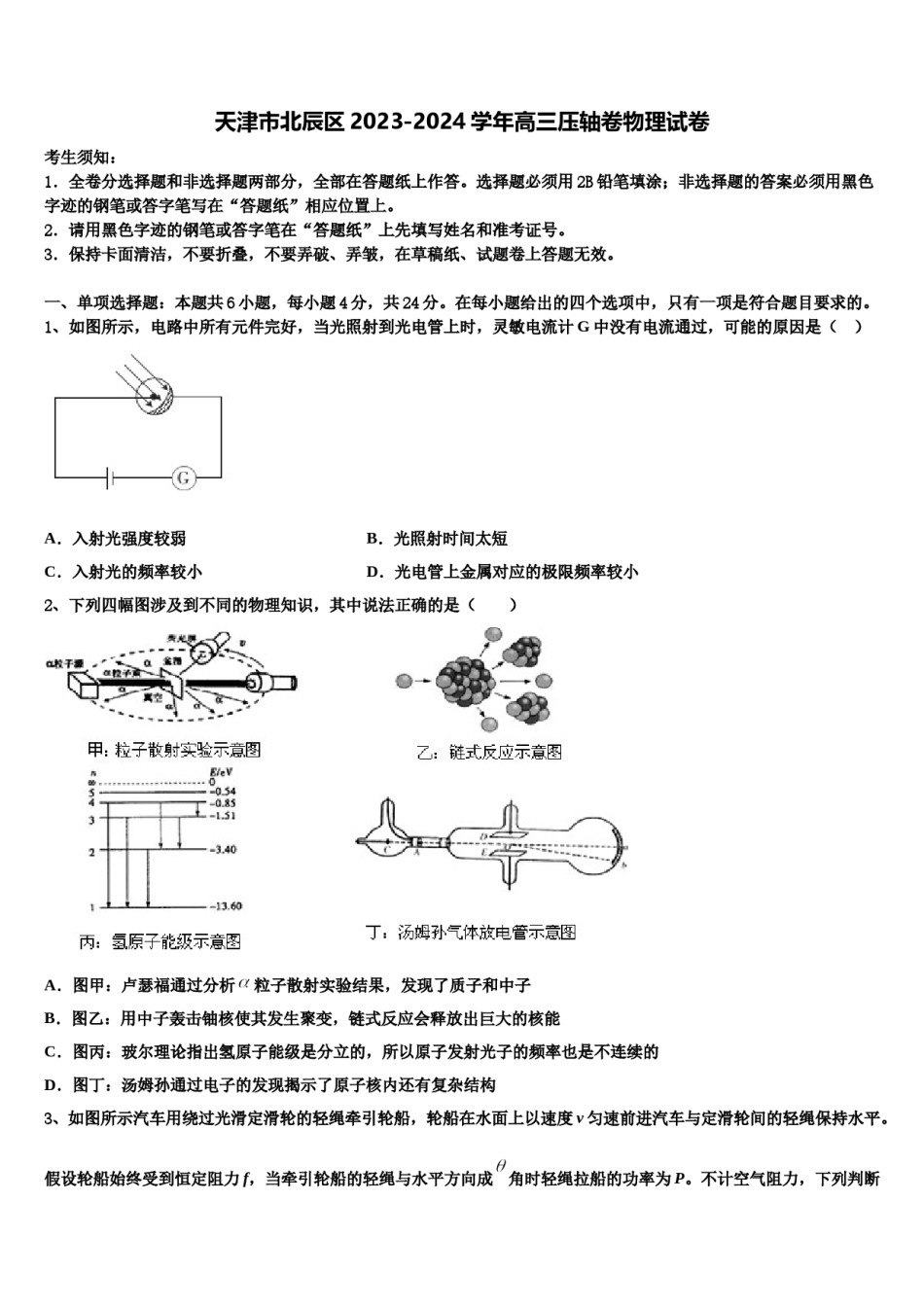

天津市北辰区2023-2024学年高三压轴卷物理试卷考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。1、如图所示，电路中所有元件完好，当光照射到光电管上时，灵敏电流计G中没有电流通过，可能的原因是（）A．入射光强度较弱B．光照射时间太短C．入射光的频率较小D．光电管上金属对应的极限频率较小2、下列四幅图涉及到不同的物理知识，其中说法正确的是（）A．图甲：卢瑟福通过分析粒子散射实验结果，发现了质子和中子B．图乙：用中子轰击铀核使其发生聚变，链式反应会释放出巨大的核能C．图丙：玻尔理论指出氢原子能级是分立的，所以原子发射光子的频率也是不连续的D．图丁：汤姆孙通过电子的发现揭示了原子核内还有复杂结构3、如图所示汽车用绕过光滑定滑轮的轻绳牵引轮船，轮船在水面上以速度v匀速前进汽车与定滑轮间的轻绳保持水平。假设轮船始终受到恒定阻力f，当牵引轮船的轻绳与水平方向成角时轻绳拉船的功率为P。不计空气阻力，下列判断正确的是（）A．汽车做加速运动B．轮船受到的浮力逐渐增大C．轻绳的拉力逐渐减小D．P的数值等于4、取一根长2m左右的细线，5个铁垫圈和一个金属盘，在线端系上第一个垫圈，隔12cm再系一个，以后垫圈之间的距离分别是36cm、60cm、84cm，如图所示．站在椅子上，向上提起线的上端，让线自由垂下，且第一个垫圈紧靠放在地上的金属盘，松手后开始计时，若不计空气阻力，则第2、3、4、5个垫圈（）A．落到盘上的声音时间间隔越来越大B．落到盘上的声音时间间隔相等C．依次落到盘上的速率关系为D．依次落到盘上的时间关系为5、如图所示，一个圆盘绕过圆心O且与盘面垂直的竖直轴匀速转动角速度为，盘面上有一质量为m的物块随圆盘一起做匀速圆周运动，已知物块到转轴的距离为r，下列说法正确的是（）A．物块受重力、弹力、向心力作用，合力大小为m2rB．物块受重力、弹力、摩擦力、向心力作用，合力大小为m2rC．物块受重力、弹力、摩擦力作用，合力大小为m2rD．物块只受重力、弹力作用，合力大小为零6、如图甲，理想变压器的原、副线圈匝数比n1：n2＝10：1，副线圈电路接有滑动变阻器R和额定电压为12V、线圈电阻为2Ω的电动机M．原线圈输入的交流电压如图乙．闭合开关S，电动机正常工作，电流表示数为1A．下列判断正确的是（）A．副线圈两端的电压有效值为VB．滑动变阻器R的接入电阻为10ΩC．电动机输出的机械功率为12WD．若电动机突然卡住，原线圈输入功率将变小二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。7、如图水平且平行等距的虚线表示某电场三个等势面，电势值分别为－U、O、U，实线是电荷量为－q的带电粒子的运动轨迹，a、b、c为轨迹上的三点，且都位于等势面上，不计重力。下列说法正确的（）A．若粒子在a点的动能为2eV，则在c点的动能可能为0B．粒子在b点所受电场力方向水平向右C．粒子在三点的电势能大小为D．粒子从a到c过程中电场力对它做的功为qU，半径为。在凹槽内壁左侧上方点处8、如图所示，光滑水平面上放置一内壁光滑的半圆形凹槽，凹槽质量为有一质量为的小球（可视为质点），距离凹槽边缘的高度为。现将小球无初速度释放，小球从凹槽左侧沿切线方向进入内壁，并从凹槽右侧离开。下列说法正确的是（）A．小球离开凹槽后，上升的最大高度为B．小球离开凹槽时，凹槽的速度为零C．小球离开凹槽后，不可能再落回凹槽D．从开始释放到小球第一次离开凹槽，凹槽的位移大小为9、关于电磁波，下列说法正确的是（）A．电磁波在真空和介质中的传播速度相同B．周期性变化的电场和磁场相互激发，形成电磁波C．电磁波谱中的无线电波与可见光相比，更容易产生...
