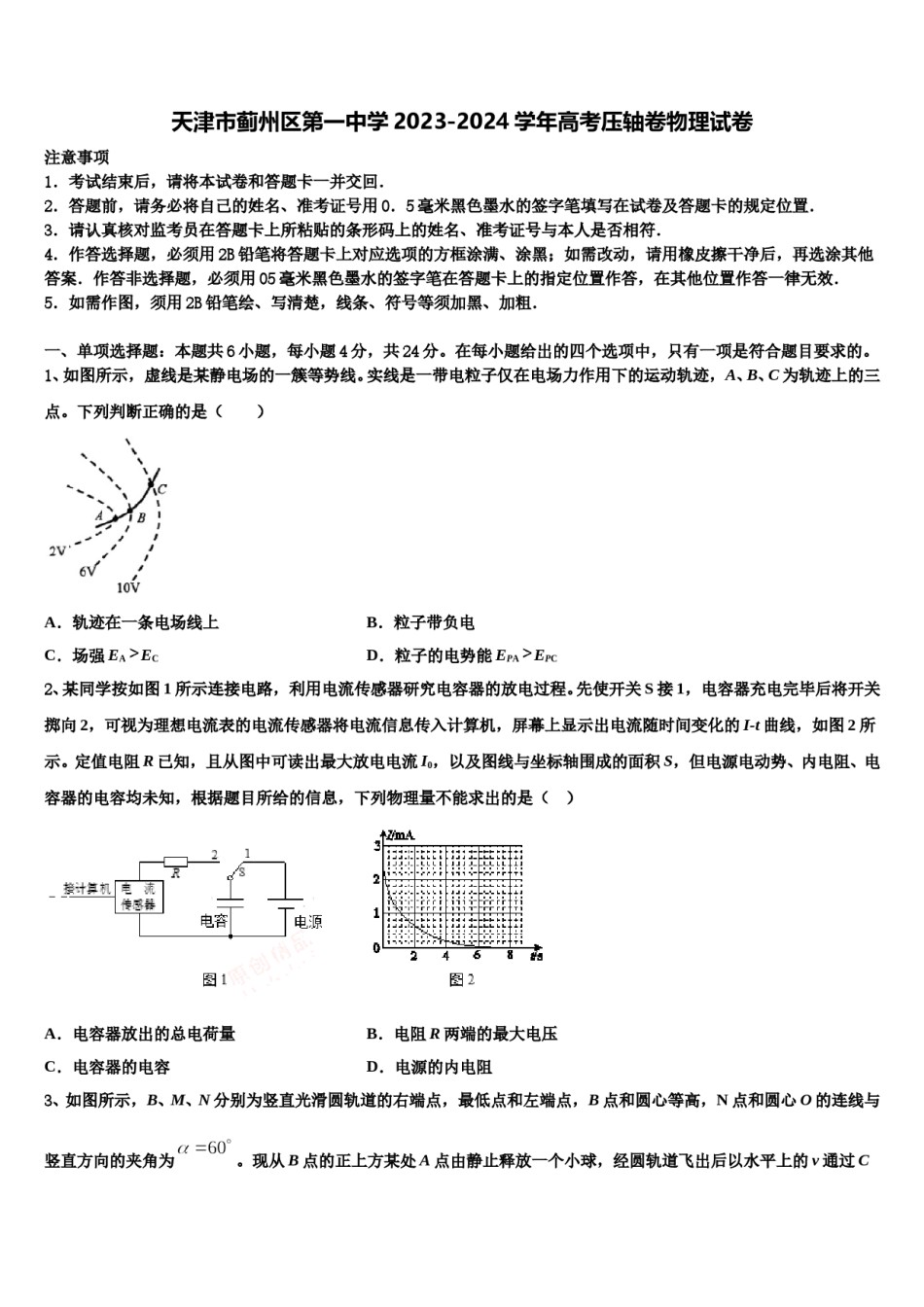

天津市蓟州区第一中学2023-2024学年高考压轴卷物理试卷注意事项1．考试结束后，请将本试卷和答题卡一并交回．2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。1、如图所示，虚线是某静电场的一簇等势线。实线是一带电粒子仅在电场力作用下的运动轨迹，A、B、C为轨迹上的三点。下列判断正确的是（）A．轨迹在一条电场线上B．粒子带负电C．场强EAECD．粒子的电势能EPAEPC2、某同学按如图1所示连接电路，利用电流传感器研究电容器的放电过程。先使开关S接1，电容器充电完毕后将开关掷向2，可视为理想电流表的电流传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的I-t曲线，如图2所示。定值电阻R已知，且从图中可读出最大放电电流I0，以及图线与坐标轴围成的面积S，但电源电动势、内电阻、电容器的电容均未知，根据题目所给的信息，下列物理量不能求出的是（）A．电容器放出的总电荷量B．电阻R两端的最大电压C．电容器的电容D．电源的内电阻3、如图所示，B、M、N分别为竖直光滑圆轨道的右端点，最低点和左端点，B点和圆心等高，N点和圆心O的连线与竖直方向的夹角为。现从B点的正上方某处A点由静止释放一个小球，经圆轨道飞出后以水平上的v通过C点，已知圆轨道半径为R，，重力加速度为g，则一下结论正确的是A．C、N的水平距离为RB．C、N的水平距离为2RC．小球在M点对轨道的压力为6mgD．小球在M点对轨道的压力为4mg4、如图甲所示，金属细圆环固定，圆环的左半部分处于随时间均匀变化的匀强磁场中。该圆环电阻为R、半径为r，从t=0时刻开始，该圆环所受安培力大小随时间变化的规律如图乙所示，则磁感应强度的变化率为（）A．B．C．D．5、2013年6月20日，女航天员王亚平在“天宫一号”目标飞行器里成功进行了我国首次太空授课．授课中的一个实验展示了失重状态下液滴的表面张力引起的效应．在视频中可观察到漂浮的液滴处于相互垂直的两个椭球之间不断变化的周期性“脉动”中．假设液滴处于完全失重状态，液滴的上述“脉动”可视为液滴形状的周期性微小变化（振动），如图所示．已知液滴振动的频率表达式为，其中k为一个无单位的比例系数，r为液滴半径，ρ为液体密度，σ为液体表面张力系数（其单位为N/m），α、β、γ是相应的待定常数．对于这几个待定常数的大小，下列说法中可能正确的是（）A．，，B．，，C．，，D．，，6、如图是世界物理学史上两个著名实验的装置图，下列有关实验的叙述正确的是A．图甲是粒子散射实验装置，卢瑟福指导他的学生们进行粒子散射实验研究时，发现了质子和中子B．图甲是粒子散射实验装置，汤姆孙根据粒子散射实验，提出了原子“枣糕模型”结构C．图乙是研究光电效应的实验装置，根据光电效应规律，超过极限频率的入射光频率越大，则光电子的最大初动能越大D．图乙是研究光电效应的实验装置，根据光电效应规律，超过极限频率的入射光光照强度一定，则光的频率越大所产生的饱和光电流就越大二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。7、2019年北京时间4月10日21时，人类历史上首张黑洞照片被正式披露，引起世界轰动．黑洞是一类特殊的天体，质量极大，引力极强，在它附近（黑洞视界）范围内，连光也不能逃逸，并伴随很多新奇的物理现象．传统上认为，黑洞“有进无出”，任何东西都不能从黑洞视界里逃逸出来．但霍金、贝肯斯坦等人经过理论分析，认为黑洞也在向外发出热辐射，此即著名的“霍金辐射”，因此...
