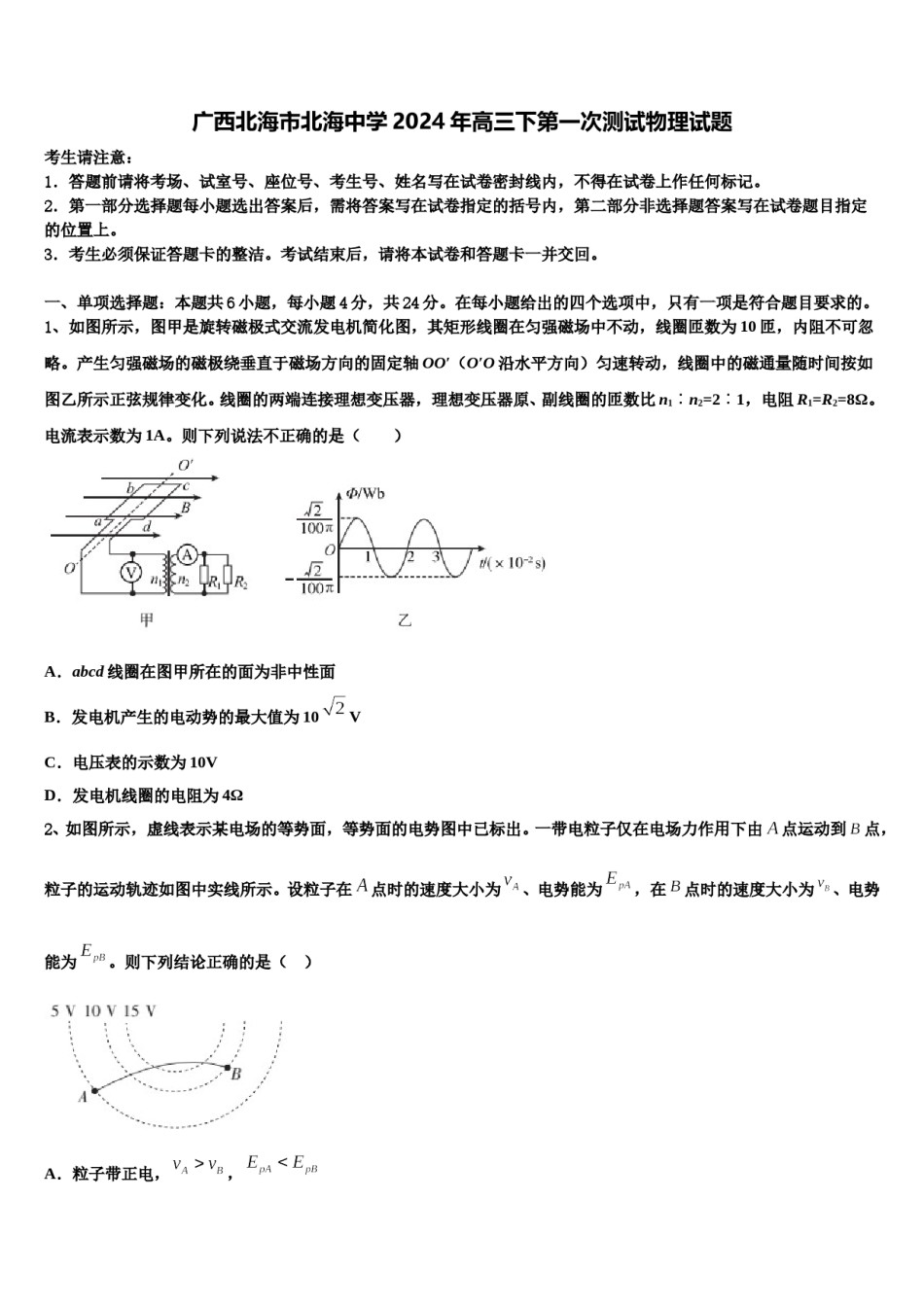

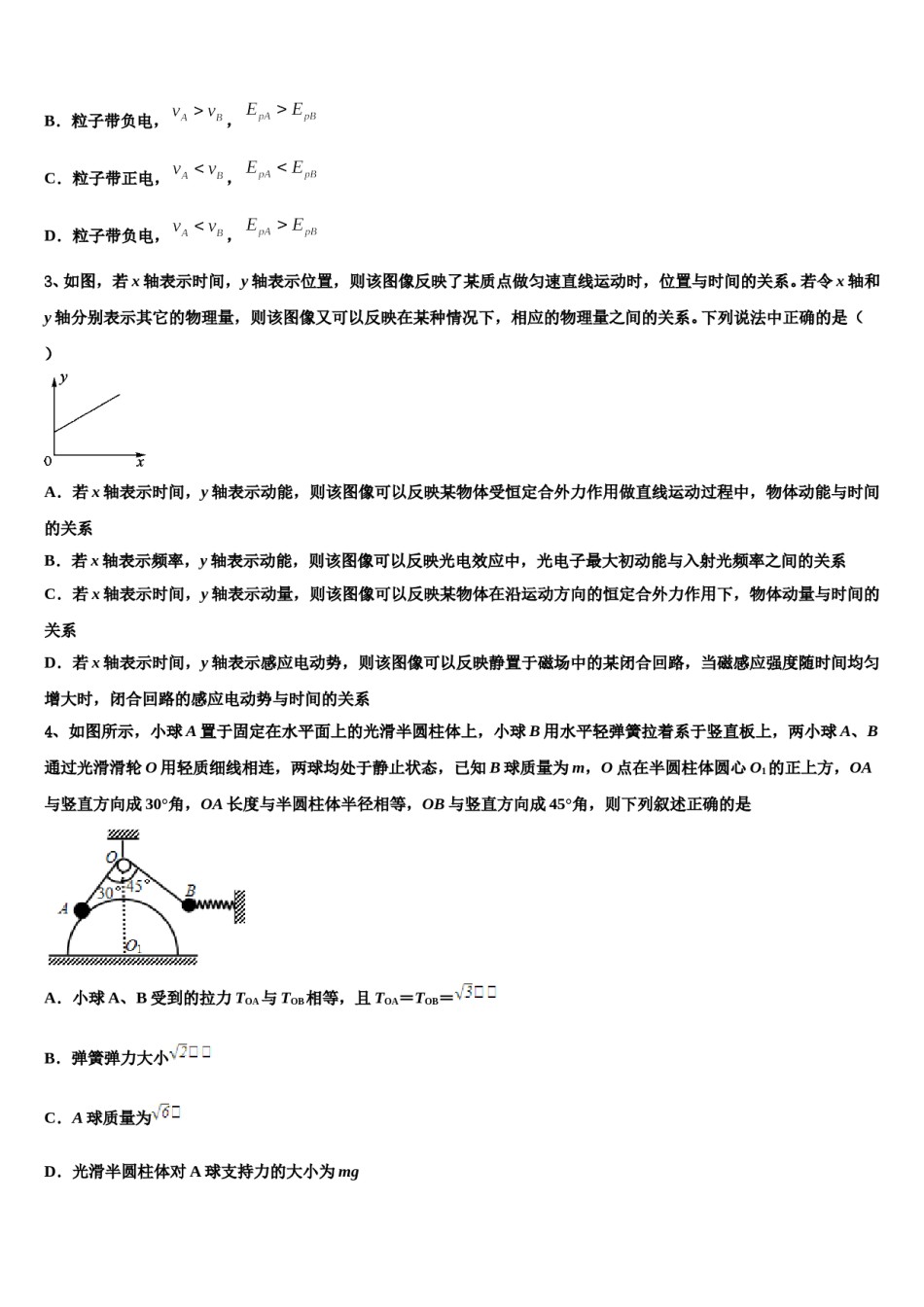

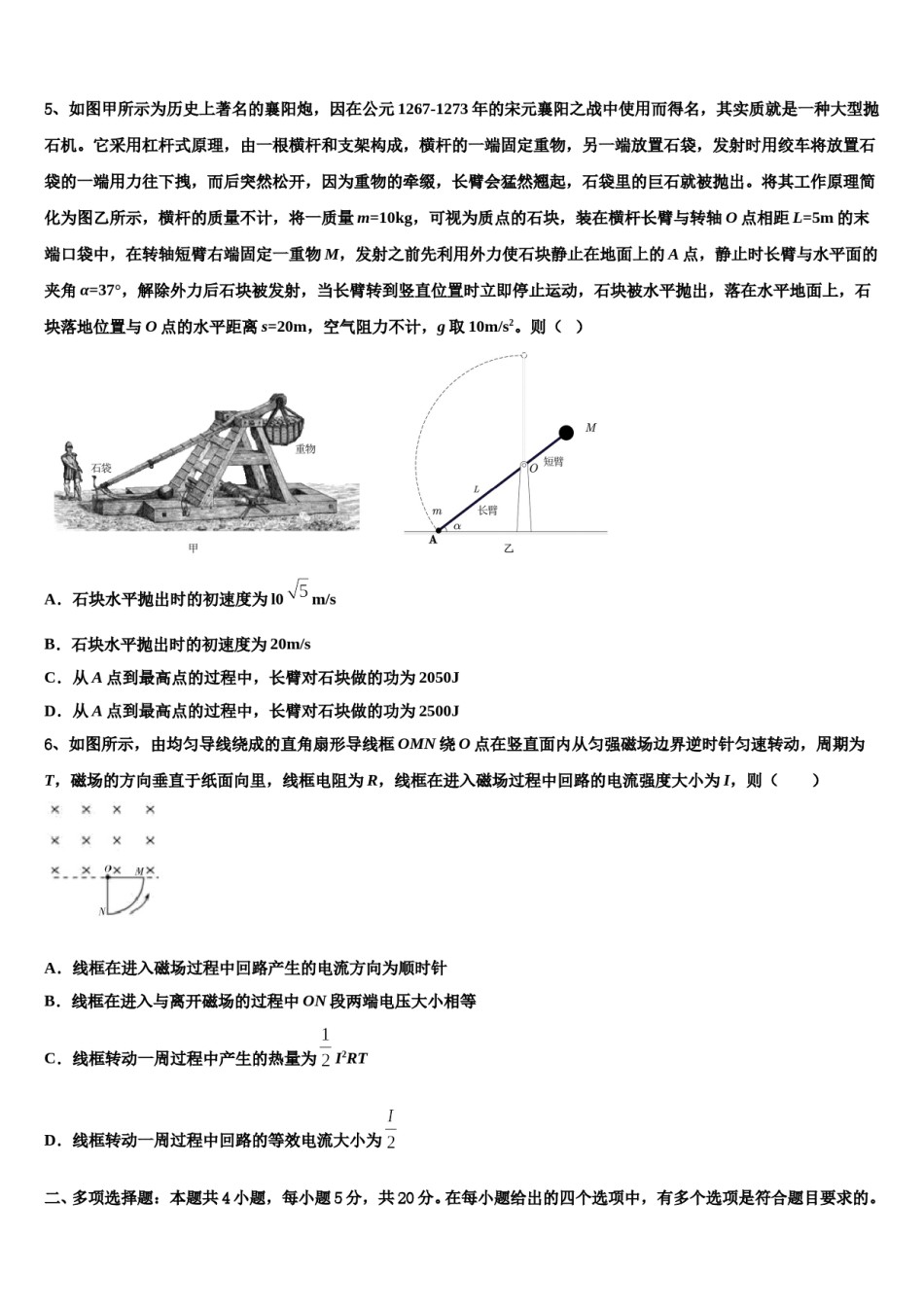

广西北海市北海中学2024年高三下第一次测试物理试题考生请注意：1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。1、如图所示，图甲是旋转磁极式交流发电机简化图，其矩形线圈在匀强磁场中不动，线圈匝数为10匝，内阻不可忽略。产生匀强磁场的磁极绕垂直于磁场方向的固定轴OO′（O′O沿水平方向）匀速转动，线圈中的磁通量随时间按如图乙所示正弦规律变化。线圈的两端连接理想变压器，理想变压器原、副线圈的匝数比n1∶n2=2∶1，电阻R1=R2=8Ω。电流表示数为1A。则下列说法不正确的是（）A．abcd线圈在图甲所在的面为非中性面B．发电机产生的电动势的最大值为10VC．电压表的示数为10VD．发电机线圈的电阻为4Ω2、如图所示，虚线表示某电场的等势面，等势面的电势图中已标出。一带电粒子仅在电场力作用下由点运动到点，粒子的运动轨迹如图中实线所示。设粒子在点时的速度大小为、电势能为，在点时的速度大小为、电势能为。则下列结论正确的是（）A．粒子带正电，，B．粒子带负电，，C．粒子带正电，，D．粒子带负电，，3、如图，若x轴表示时间，y轴表示位置，则该图像反映了某质点做匀速直线运动时，位置与时间的关系。若令x轴和y轴分别表示其它的物理量，则该图像又可以反映在某种情况下，相应的物理量之间的关系。下列说法中正确的是（）A．若x轴表示时间，y轴表示动能，则该图像可以反映某物体受恒定合外力作用做直线运动过程中，物体动能与时间的关系B．若x轴表示频率，y轴表示动能，则该图像可以反映光电效应中，光电子最大初动能与入射光频率之间的关系C．若x轴表示时间，y轴表示动量，则该图像可以反映某物体在沿运动方向的恒定合外力作用下，物体动量与时间的关系D．若x轴表示时间，y轴表示感应电动势，则该图像可以反映静置于磁场中的某闭合回路，当磁感应强度随时间均匀增大时，闭合回路的感应电动势与时间的关系4、如图所示，小球A置于固定在水平面上的光滑半圆柱体上，小球B用水平轻弹簧拉着系于竖直板上，两小球A、B通过光滑滑轮O用轻质细线相连，两球均处于静止状态，已知B球质量为m，O点在半圆柱体圆心O1的正上方，OA与竖直方向成30°角，OA长度与半圆柱体半径相等，OB与竖直方向成45°角，则下列叙述正确的是A．小球A、B受到的拉力TOA与TOB相等，且TOA＝TOB＝B．弹簧弹力大小C．A球质量为D．光滑半圆柱体对A球支持力的大小为mg5、如图甲所示为历史上著名的襄阳炮，因在公元1267-1273年的宋元襄阳之战中使用而得名，其实质就是一种大型抛石机。它采用杠杆式原理，由一根横杆和支架构成，横杆的一端固定重物，另一端放置石袋，发射时用绞车将放置石袋的一端用力往下拽，而后突然松开，因为重物的牵缀，长臂会猛然翘起，石袋里的巨石就被抛出。将其工作原理简化为图乙所示，横杆的质量不计，将一质量m=10kg，可视为质点的石块，装在横杆长臂与转轴O点相距L=5m的末端口袋中，在转轴短臂右端固定一重物M，发射之前先利用外力使石块静止在地面上的A点，静止时长臂与水平面的夹角α=37°，解除外力后石块被发射，当长臂转到竖直位置时立即停止运动，石块被水平抛出，落在水平地面上，石块落地位置与O点的水平距离s=20m，空气阻力不计，g取10m/s2。则（）A．石块水平抛出时的初速度为l0m/sB．石块水平抛出时的初速度为20m/sC．从A点到最高点的过程中，长臂对石块做的功为2050JD．从A点到最高点的过程中，长臂对石块做的功为2500J6、如图所示，由均匀导线绕成的直角扇形导线框OMN绕O点在竖直面内从匀强磁场边界逆时针匀速转动，周期为T，磁场的方向垂直于纸面向里，线框电阻为R，线框在进入磁场过程中回路的电流强度大小为I，则（）A．线框在进入磁场过程中回路产生的电流方向为顺时针B．线框在进入与离开磁场的过程中ON段两端...
