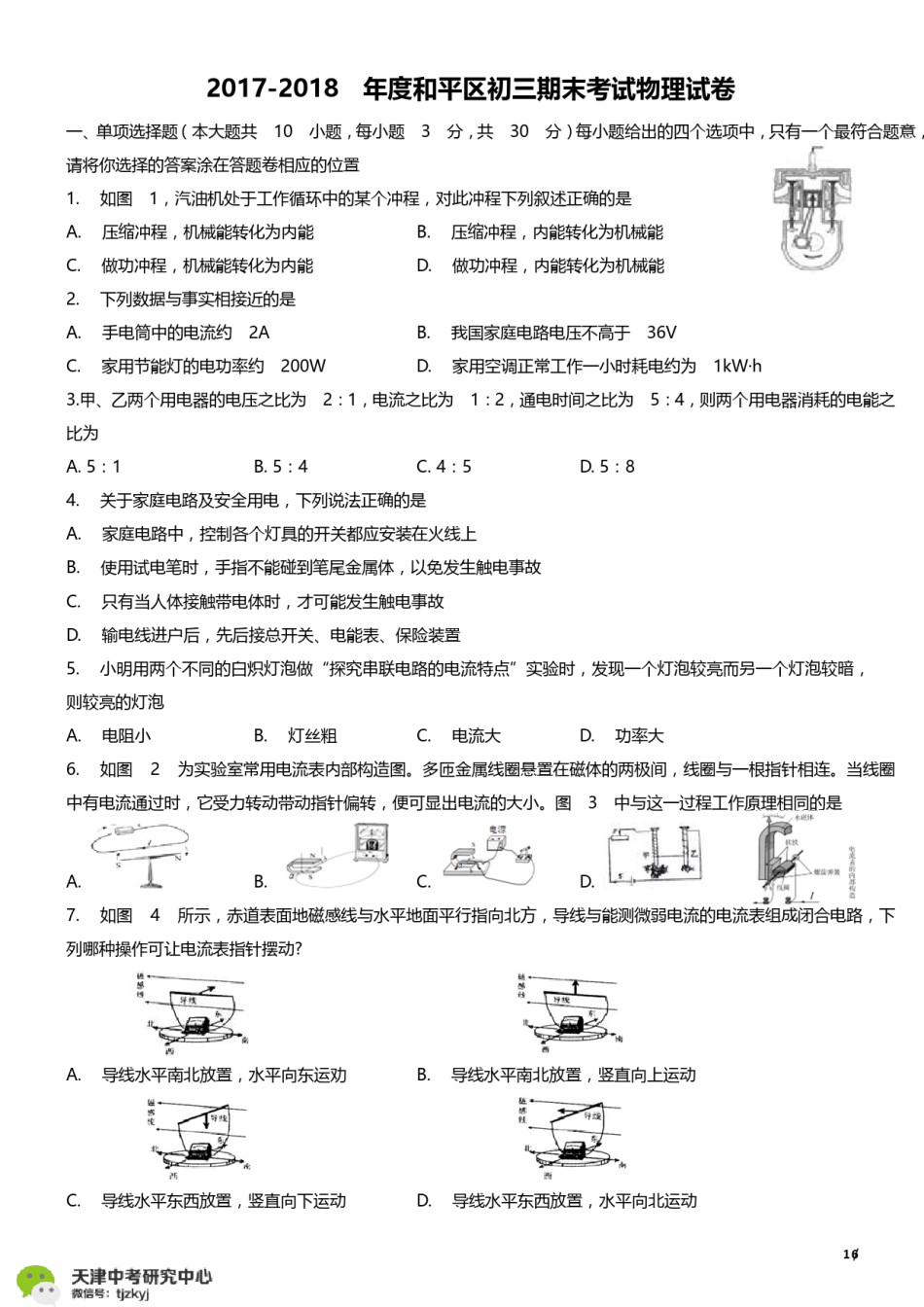

2017-2018年度和平区初三期末考试物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意，请将你选择的答案涂在答题卷相应的位置1.如图1，汽油机处于工作循环中的某个冲程，对此冲程下列叙述正确的是A.压缩冲程，机械能转化为内能B.压缩冲程，内能转化为机械能C.做功冲程，机械能转化为内能D.做功冲程，内能转化为机械能2.下列数据与事实相接近的是A.手电筒中的电流约2AB.我国家庭电路电压不高于36VC.家用节能灯的电功率约200WD.家用空调正常工作一小时耗电约为1kW·h3.甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为A.5：1B.5：4C.4：5D.5：84.关于家庭电路及安全用电，下列说法正确的是A.家庭电路中，控制各个灯具的开关都应安装在火线上B.使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故C.只有当人体接触带电体时，才可能发生触电事故D.输电线进户后，先后接总开关、电能表、保险装置5.小明用两个不同的白炽灯泡做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡A.电阻小B.灯丝粗C.电流大D.功率大6.如图2为实验室常用电流表内部构造图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小。图3中与这一过程工作原理相同的是A.B.C.D.7.如图4所示，赤道表面地磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动?A.导线水平南北放置，水平向东运劝B.导线水平南北放置，竖直向上运动C.导线水平东西放置，竖直向下运动D.导线水平东西放置，水平向北运动16/8.如图5是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验装置，通电前，A、B两个U型管的液面相平，通电一段时间后，通过1R、R2的电流分别为1、II2，则A.I1=l2，A管中的液面较低B.I1＞I2，A管中的液面较高C.I1=l2，A管中的液面较高D.I1<I2，A管中的液面较低9.图6是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接到从针口处漏出的药液后，其电阻MR发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后A.M的电阻M变R大B.电路消耗的总功率不变C.电压表与电流表的示数乘积变大D.电压表与电流表的示数之比变大10.如图7所示，从甲地通过两条输电找向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是A.用户使用的用电器两端电压为UB.输电线上消耗的电功率为U²/rC.当用户使用的用电器增多时，用电器两端的电压升高D.当用户使用的用电器增多时，输电线上因发热而损失的功率增大二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得零分。11.如图8所示，对于下列实验中所描述的物理过程，说法正确的是A.试管内的水蒸气推动塞子冲出去时，水蒸气的内能减小B.抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明空气比二氧化氮的密度大C.给瓶内打气，瓶内的空气推动塞子跳起来时，瓶内空气的内能增大D.厚玻璃管中的空气被压缩时，管内空气的内能增大12.如图9甲所示的电路中，电源电压为16V恒定0不为变定，值R电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图9乙所示，根据图象信息可知，下列判断正确的是A.R0的最小功率是3.2WB.R0的阻值是10ΩC.电路的最大总功率是25.6WD.滑动变阻器的最大阻值是50Ω26/13.当定值电阻R两端的电压1由（U1U≠0）增大到2U时，通过它的电流由1I增大到2。I电压增加量△U=U2-U1，电流增加量△l=I2-I1，电功率增加量为△P，则A.R=UB.△P=△U·△ID.△P=△U·（I1+I2）I三、填空题（本大题共6小题，每小题4分，共24分）14.根据如图10所示的二幅图，在下面的空格处填入相应的内容。（1）两个压紧的铅块能吊起钩码，说明（2）验电器的金属箱张开一定角度，是由于15....
