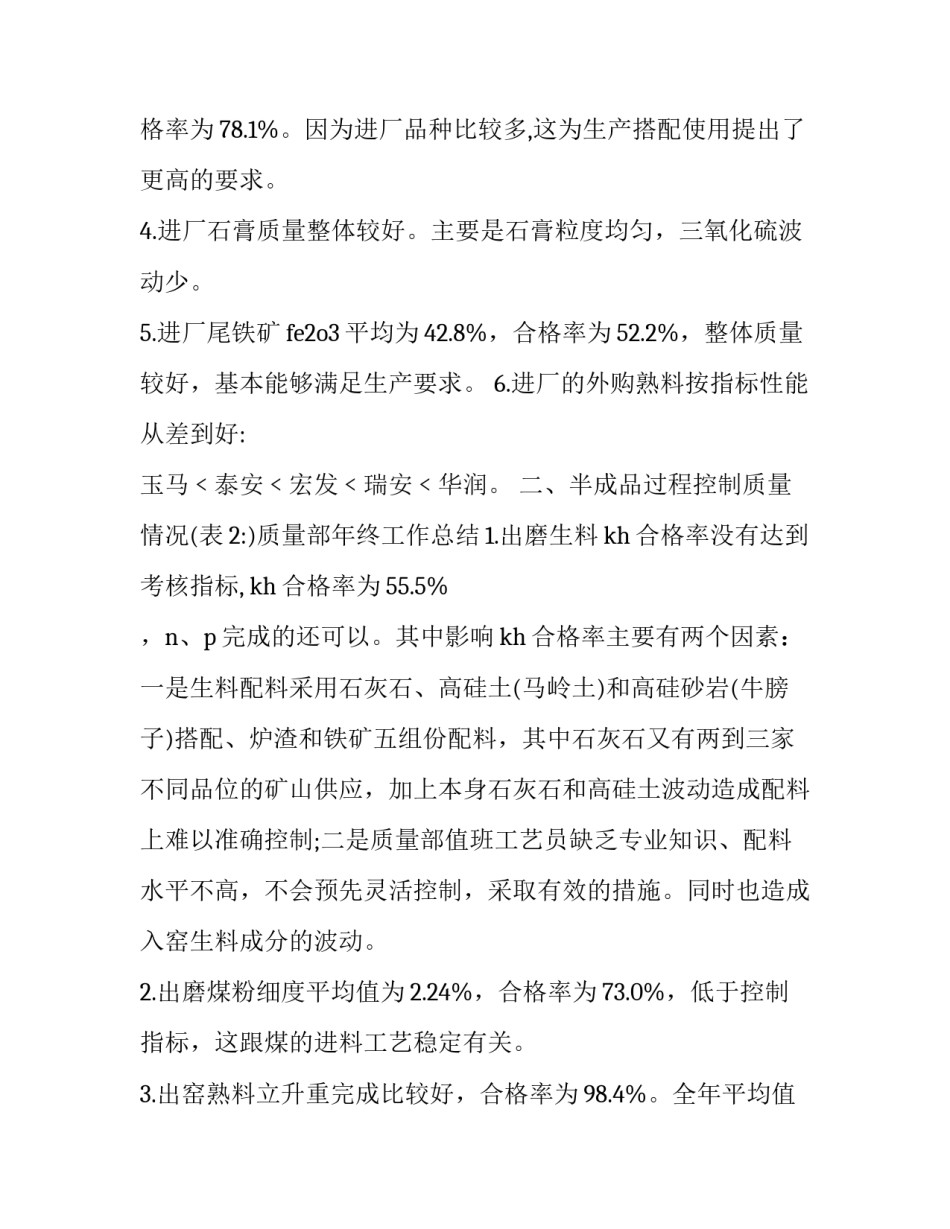

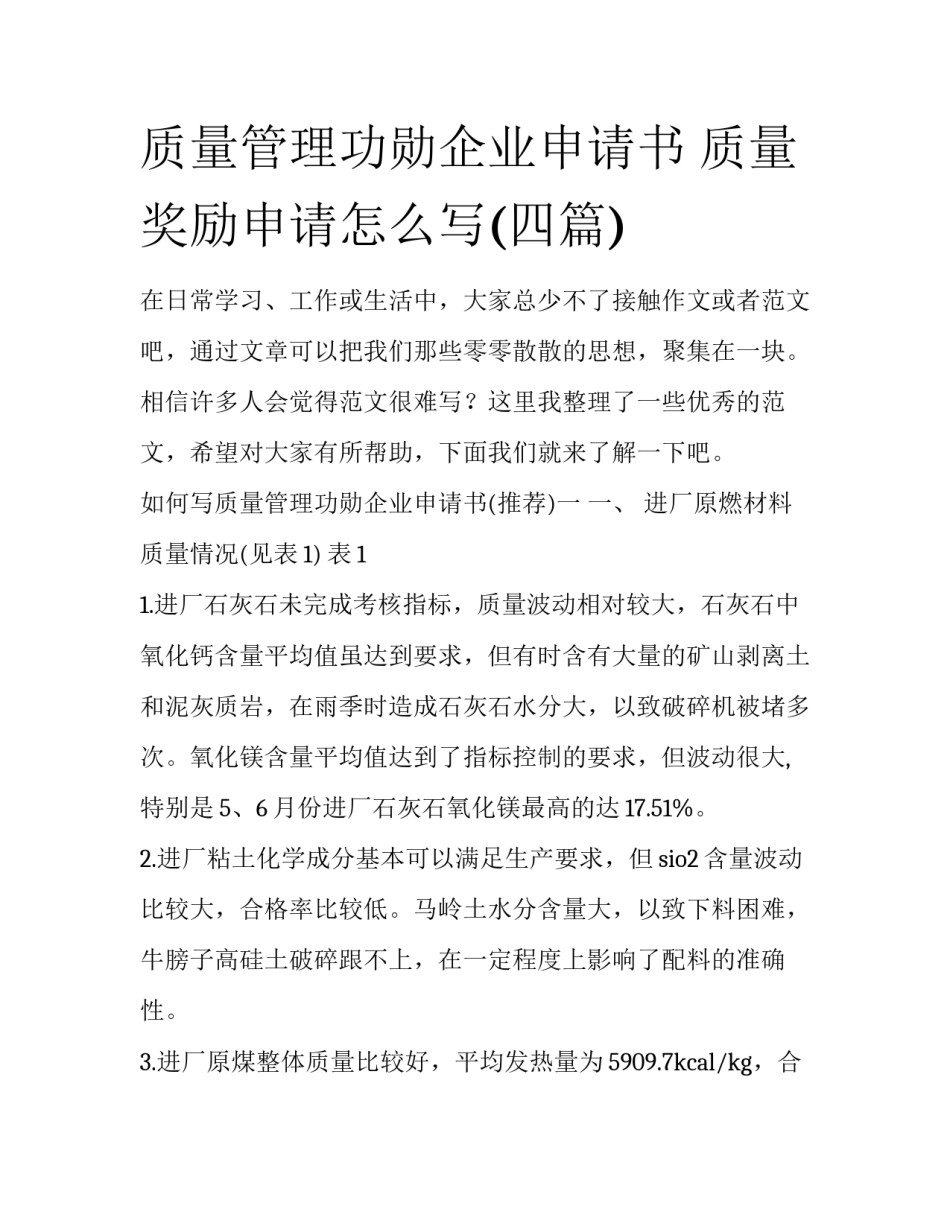

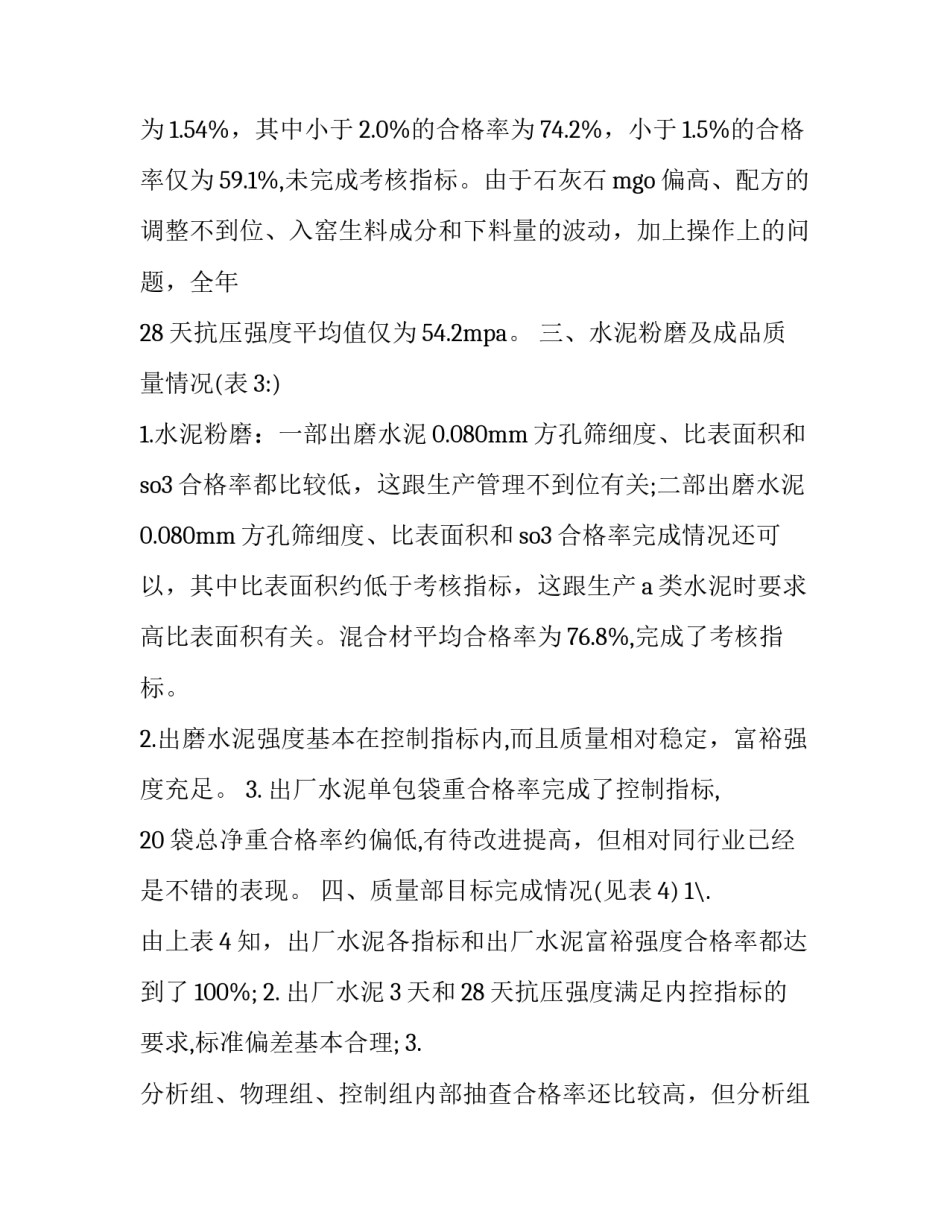

质量管理功勋企业申请书质量奖励申请怎么写(四篇)在日常学习、工作或生活中，大家总少不了接触作文或者范文吧，通过文章可以把我们那些零零散散的思想，聚集在一块。相信许多人会觉得范文很难写？这里我整理了一些优秀的范文，希望对大家有所帮助，下面我们就来了解一下吧。如何写质量管理功勋企业申请书(推荐)一一、进厂原燃材料质量情况(见表1)表11.进厂石灰石未完成考核指标，质量波动相对较大，石灰石中氧化钙含量平均值虽达到要求，但有时含有大量的矿山剥离土和泥灰质岩，在雨季时造成石灰石水分大，以致破碎机被堵多次。氧化镁含量平均值达到了指标控制的要求，但波动很大,特别是5、6月份进厂石灰石氧化镁最高的达17.51%。2.进厂粘土化学成分基本可以满足生产要求，但sio2含量波动比较大，合格率比较低。马岭土水分含量大，以致下料困难，牛膀子高硅土破碎跟不上，在一定程度上影响了配料的准确性。3.进厂原煤整体质量比较好，平均发热量为5909.7kcal/kg，合格率为78.1%。因为进厂品种比较多,这为生产搭配使用提出了更高的要求。4.进厂石膏质量整体较好。主要是石膏粒度均匀，三氧化硫波动少。5.进厂尾铁矿fe2o3平均为42.8%，合格率为52.2%，整体质量较好，基本能够满足生产要求。6.进厂的外购熟料按指标性能从差到好:玉马﹤泰安﹤宏发﹤瑞安﹤华润。二、半成品过程控制质量情况(表2:)质量部年终工作总结1.出磨生料kh合格率没有达到考核指标,kh合格率为55.5%，n、p完成的还可以。其中影响kh合格率主要有两个因素：一是生料配料采用石灰石、高硅土(马岭土)和高硅砂岩(牛膀子)搭配、炉渣和铁矿五组份配料，其中石灰石又有两到三家不同品位的矿山供应，加上本身石灰石和高硅土波动造成配料上难以准确控制;二是质量部值班工艺员缺乏专业知识、配料水平不高，不会预先灵活控制，采取有效的措施。同时也造成入窑生料成分的波动。2.出磨煤粉细度平均值为2.24%，合格率为73.0%，低于控制指标，这跟煤的进料工艺稳定有关。3.出窑熟料立升重完成比较好，合格率为98.4%。全年平均值为1.54%，其中小于2.0%的合格率为74.2%，小于1.5%的合格率仅为59.1%,未完成考核指标。由于石灰石mgo偏高、配方的调整不到位、入窑生料成分和下料量的波动，加上操作上的问题，全年28天抗压强度平均值仅为54.2mpa。三、水泥粉磨及成品质量情况(表3:)1.水泥粉磨：一部出磨水泥0.080mm方孔筛细度、比表面积和so3合格率都比较低，这跟生产管理不到位有关;二部出磨水泥0.080mm方孔筛细度、比表面积和so3合格率完成情况还可以，其中比表面积约低于考核指标，这跟生产a类水泥时要求高比表面积有关。混合材平均合格率为76.8%,完成了考核指标。2.出磨水泥强度基本在控制指标内,而且质量相对稳定，富裕强度充足。3.出厂水泥单包袋重合格率完成了控制指标,20袋总净重合格率约偏低,有待改进提高，但相对同行业已经是不错的表现。四、质量部目标完成情况(见表4)1\.由上表4知，出厂水泥各指标和出厂水泥富裕强度合格率都达到了100%;2.出厂水泥3天和28天抗压强度满足内控指标的要求,标准偏差基本合理;3.分析组、物理组、控制组内部抽查合格率还比较高，但分析组与省站对比合格率还很低，这与自身水平低有关。五、存在的差距和不足1\.进厂石灰石源头的质量把关还有待加强，同时加强与收料员的配合。2.过程质量控制的较多环节完成的仍然很差，部分控制指标完成的结果与《水泥质量管理规程》最基本的要求相差甚远，如：出磨生料、入窑生料kh合格率、出窑合格率均未达到要求，有待继续努力。3.由于多方面的原因(包括配料、控制值偏高等),导致熟料28天强度低于目标值。4.质量部操作人员检验水平还有待提高。六、下一步工作规划1.加强进厂石灰石质量的把控，如果可能的话应该尽早考虑自己的矿山;2.继续加强过程质量控制力度，严把各工序质量关，尤其要加强进厂煤、粘土质量控制力度，努力消除其对生产的影响;3.质量部和生产部必须密切合作共同监督石灰石、粘土和煤的搭配均化;4.加强检验工和值班工艺员的培训和过程质量管理、质量控制、严格质量检验的及时性、准确性和有效性，努力提高半成品、成品的实物质量;6.由于生料均化库...
