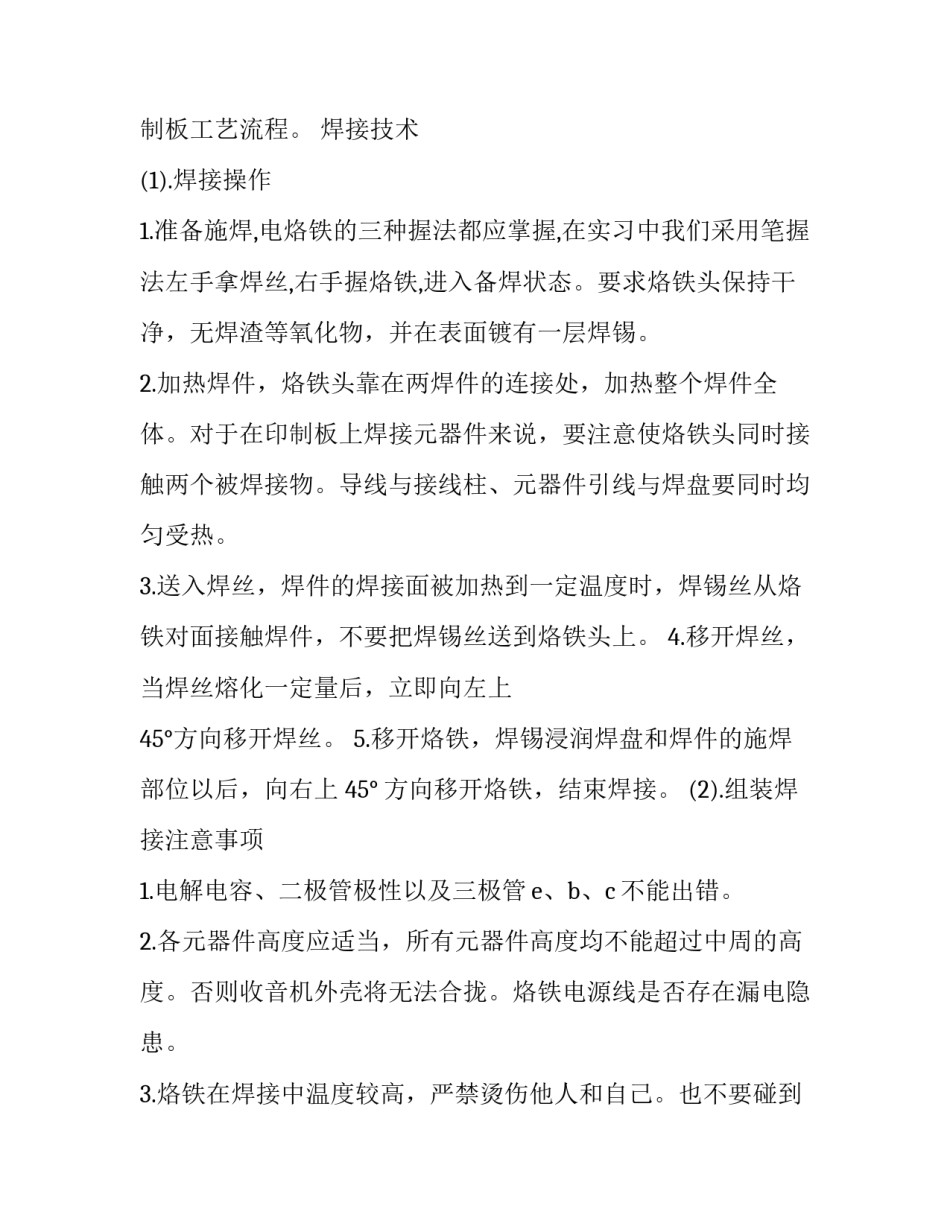

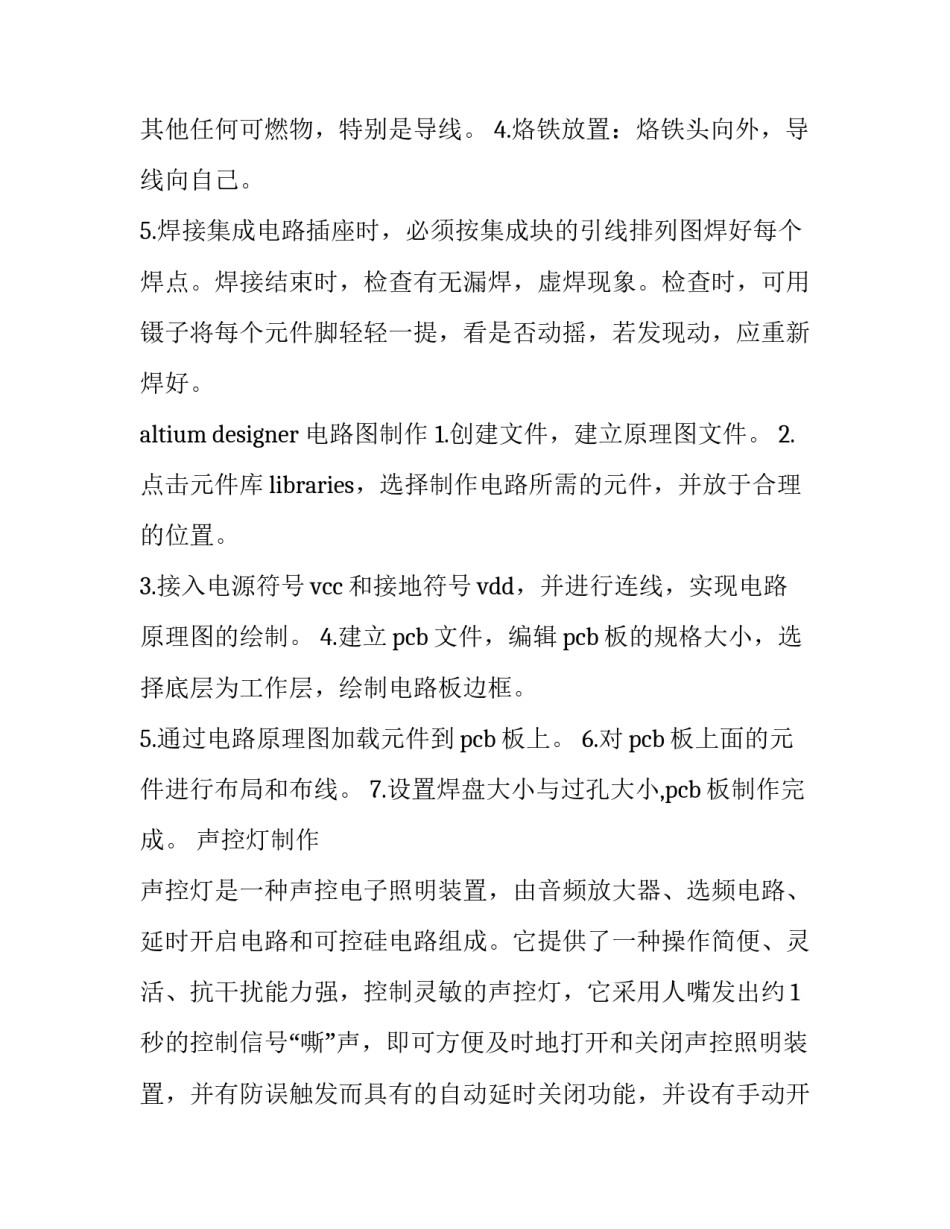

电路实训心得体会范本电路设计实训心得(五篇)我们在一些事情上受到启发后，应该马上记录下来，写一篇心得体会，这样我们可以养成良好的总结方法。那么心得体会怎么写才恰当呢？下面我帮大家找寻并整理了一些优秀的心得体会范文，我们一起来了解一下吧。主题电路实训心得体会范本一1.通了解现代电子技术的发展，掌握现代化的电子工艺技术。2.熟悉常用电子元器件的工作原理和性能，掌握其参数的测量方法及元器件的使用方法，完成电子产品制作的全过程。3.使用altiumdesigner完成电路原理图，pcb设计制作。4.掌握焊接工艺的基本技能。5.掌握电子电路安装、调试技术等技能并能排除故障，培养实践动手能力和创新能力。实训内容1.介绍各常用电子元器件（如：电阻、电容、电感、二极管等）。2.介绍各常用电子元器件性能。特点以及其在电子线路的作用。3.介绍电烙铁的焊接要领。4.熟悉ad设计软件，了解pcb制板工艺流程。焊接技术(1).焊接操作1.准备施焊,电烙铁的三种握法都应掌握,在实习中我们采用笔握法左手拿焊丝,右手握烙铁,进入备焊状态。要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。2.加热焊件，烙铁头靠在两焊件的连接处，加热整个焊件全体。对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。导线与接线柱、元器件引线与焊盘要同时均匀受热。3.送入焊丝，焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件，不要把焊锡丝送到烙铁头上。4.移开焊丝，当焊丝熔化一定量后，立即向左上45°方向移开焊丝。5.移开烙铁，焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。(2).组装焊接注意事项1.电解电容、二极管极性以及三极管e、b、c不能出错。2.各元器件高度应适当，所有元器件高度均不能超过中周的高度。否则收音机外壳将无法合拢。烙铁电源线是否存在漏电隐患。3.烙铁在焊接中温度较高，严禁烫伤他人和自己。也不要碰到其他任何可燃物，特别是导线。4.烙铁放置：烙铁头向外，导线向自己。5.焊接集成电路插座时，必须按集成块的引线排列图焊好每个焊点。焊接结束时，检查有无漏焊，虚焊现象。检查时，可用镊子将每个元件脚轻轻一提，看是否动摇，若发现动，应重新焊好。altiumdesigner电路图制作1.创建文件，建立原理图文件。2.点击元件库libraries，选择制作电路所需的元件，并放于合理的位置。3.接入电源符号vcc和接地符号vdd，并进行连线，实现电路原理图的绘制。4.建立pcb文件，编辑pcb板的规格大小，选择底层为工作层，绘制电路板边框。5.通过电路原理图加载元件到pcb板上。6.对pcb板上面的元件进行布局和布线。7.设置焊盘大小与过孔大小,pcb板制作完成。声控灯制作声控灯是一种声控电子照明装置，由音频放大器、选频电路、延时开启电路和可控硅电路组成。它提供了一种操作简便、灵活、抗干扰能力强，控制灵敏的声控灯，它采用人嘴发出约1秒的控制信号“嘶”声，即可方便及时地打开和关闭声控照明装置，并有防误触发而具有的自动延时关闭功能，并设有手动开关，使其应用更加方便。声控灯由话筒、音频放大器、选频电路、倍压整流电路、鉴幅电路、恒压源电路、延时开启电路、可控延时开关电路、可控硅电路组成。声控灯的原理声控灯包括灯负载rl、三极管、话筒mic及声控电路。话筒将声音信号转换成电信号，声控电路通过声音信号控制三极管的导通状态。话筒接在第一级放大三极管的基极上并由电容耦合，电路接在第二级放大三极管的基极上，放大后的信号影响触发器的翻转，并最终控制三级管集电极的电位。电路原理图实训操作1.利用ad软件制作声控灯的原理图，并绘制pcb电路板。2.用激光打印机将原理图打印到热转印纸上3.将热转印纸上的碳粉通过热转印机转印到覆铜板上4.将覆铜板放进三氯化铁溶液中进行腐蚀5.用清水清洗电路板，并用细砂纸把电路板上的黑色碳粉擦掉6.使用台钻钻孔，电路板制作完成。7.进行焊接工序，将元件焊接到电路板上。8.声控灯制作完成，进行调试。焊接总结：焊接这是实习的关键过程。安装时先安装低矮和耐热元件（如电阻），然后再装大一点的元件（如电容），最后装怕热的元件（如三极管）。电阻...
