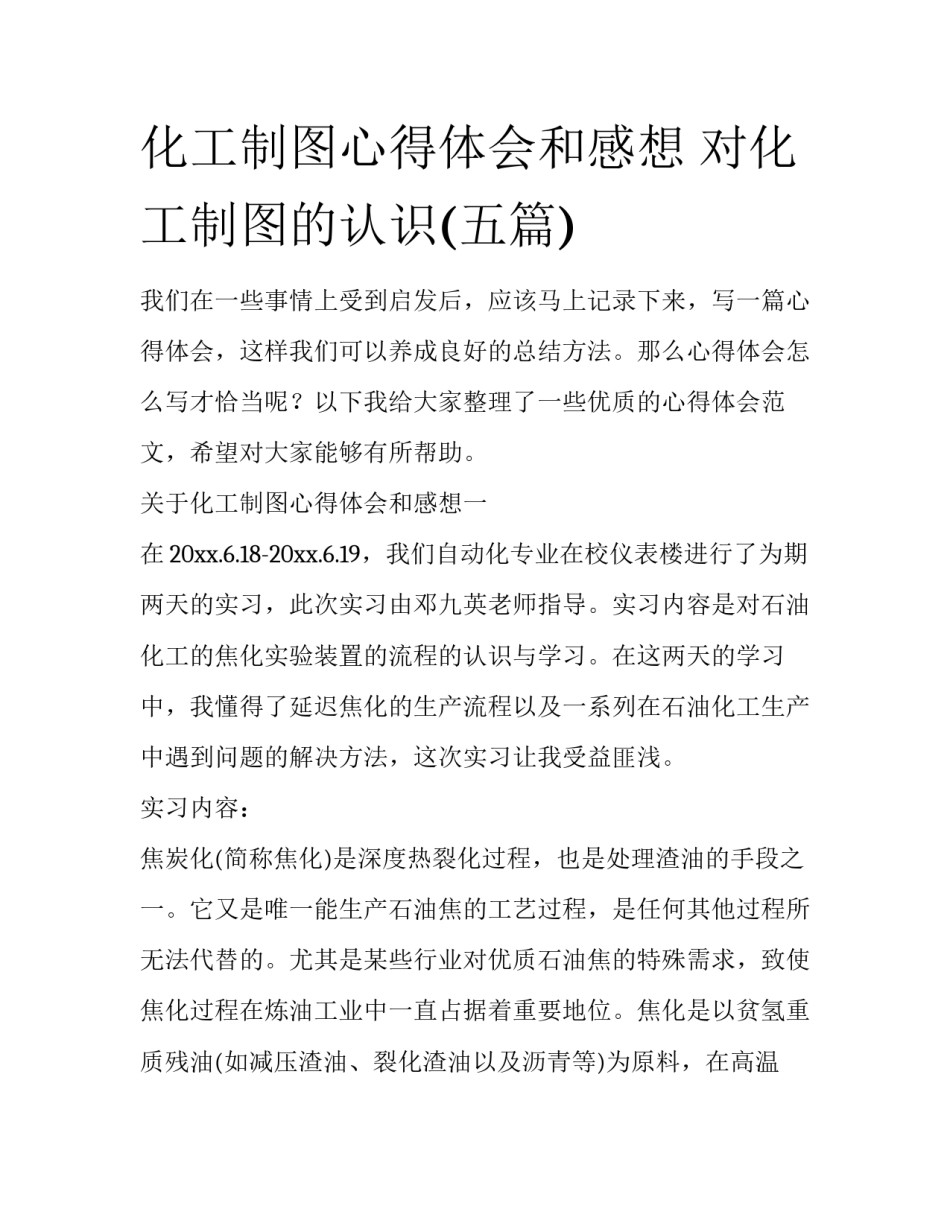

化工制图心得体会和感想对化工制图的认识(五篇)我们在一些事情上受到启发后，应该马上记录下来，写一篇心得体会，这样我们可以养成良好的总结方法。那么心得体会怎么写才恰当呢？以下我给大家整理了一些优质的心得体会范文，希望对大家能够有所帮助。关于化工制图心得体会和感想一在20xx.6.18-20xx.6.19，我们自动化专业在校仪表楼进行了为期两天的实习，此次实习由邓九英老师指导。实习内容是对石油化工的焦化实验装置的流程的认识与学习。在这两天的学习中，我懂得了延迟焦化的生产流程以及一系列在石油化工生产中遇到问题的解决方法，这次实习让我受益匪浅。实习内容：焦炭化(简称焦化)是深度热裂化过程，也是处理渣油的手段之一。它又是唯一能生产石油焦的工艺过程，是任何其他过程所无法代替的。尤其是某些行业对优质石油焦的特殊需求，致使焦化过程在炼油工业中一直占据着重要地位。焦化是以贫氢重质残油(如减压渣油、裂化渣油以及沥青等)为原料，在高温(400~500℃)下进行深度热裂化反应。通过裂解反应，使渣油的一部分转化为气体烃和轻质油品；由于缩合反应，使渣油的另一部分转化为焦炭。一方面由于原料重，含相当数量的芳烃，另一方面焦化的反应条件更加苛刻，因此缩合反应占很大比重，生成焦炭多。延迟焦化是一个成熟的减压渣油加工工艺，多年来一直作为一种重油深加工手段。近年来随着原油性质变差(指含硫量增加)、重质燃料油消费的减少和轻质油品需求的增加，焦化能力增加的趋势很快。延迟焦化装置目前已能处理包括直馏(减粘、加氢裂化)渣油、裂解焦油和循环油、焦油砂、沥青、脱沥青焦油、澄清油、以及煤的衍生物、催化裂化油浆、炼厂污油(泥)等60余种原料。处理原料油的康氏残炭为3．8％-45％或以上，比重指数为2.20。正由于焦化装置能处理炼厂各种残渣物料被称之为炼厂的“垃圾桶”，同时也是目前炼厂实现渣油零排放的重要装置。延迟焦化装置的作用：将重质油馏分经裂解，聚合，生成油气、轻质油，中间馏分油和焦炭。工作原理：由于重质油在管式炉中加热，采用高的流速(在炉管中注水)及高的热强度(炉出口温度500℃)，使油品在加热炉中短时间内达到焦化反应所需的温度，然后迅速进入焦炭塔，使焦化反应不在加热炉中而延迟到焦炭塔中去进行，因此，称之为延迟焦化。焦化所得的气体烃和液体油品中含较多的烯烃，安定性较差，故往往作为其他装置的原料或经加氢精制等处理后成为产品。工艺流程一、焦化反应化学原理焦化原料油所含烃类的分子很大，并有相当数量的芳烃。1.裂解反应：在高温(400~550℃)条件下，大分子烃类裂解生成小分子烃类，使渣油转化为气体烃和轻质油品；2.缩合反应：烃类又发生缩合反应，使渣油转化成焦炭。二、工艺流程延迟焦化装置的生产工艺分为焦化和除焦两部分，焦化为连续操作，除焦为间隙操作。由于工业装置一般设有两个或四个焦炭塔，所以整个生产过程仍为连续操作。延迟焦化装置的工艺流程有不同的类型，就生产规模而言，有一炉两塔（焦炭塔）流程、两炉四塔流程等。延迟焦化的工艺流程：1、首先原料为温度90℃的减压渣油，由罐区泵送入装置原料油缓冲罐，然后由原料泵输送至柴油原料油换热器，加热到135℃左右进入蜡油原料油换热器，加热至160℃左右进入焦化炉对流段，加热至305℃进入焦化分馏塔脱过热段，在此与来自焦炭塔顶的热油气接触换热。原料油与来自焦炭塔油气中被凝的循环油一起流入塔底，在380～390℃温度下，用辐射泵抽出打入焦化炉辐射段，快速升温至495～500℃，经四通阀进入焦碳塔底部。2、循环油和减压渣油中蜡油以上馏分在焦碳塔内由于高温和长时间停留而发生裂解、缩合等一系列的焦化反应，反应的高温油气自塔顶流出进入分馏塔下部与原料油直接换热后，冷凝出循环油馏份；其余大量油气上升经五层分馏洗涤板，在控制蜡油集油箱下蒸发段温度的条件下，上升进入集油箱以上分馏段，进行分馏。从下往上分馏出蜡油、柴油、石脑油（顶油）和富气。3、分馏塔蜡油集油箱的蜡油在343℃温度下，自流至蜡油汽提塔，经过热蒸汽汽提后蜡油自蜡油泵抽出，去吸收稳定为稳定塔重沸器提供热源后降温至258℃左右，再为解吸塔重沸器提供热源后...
