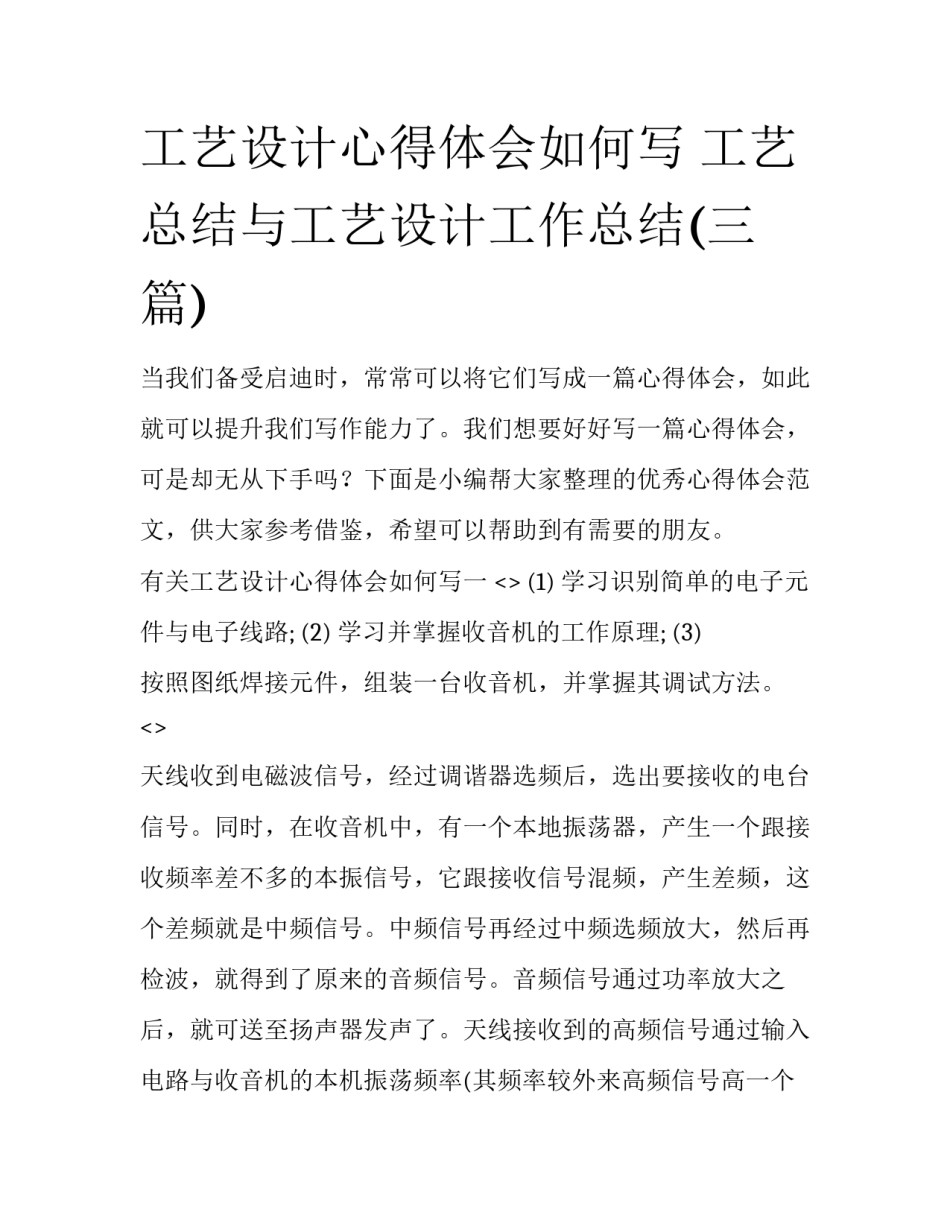

工艺设计心得体会如何写工艺总结与工艺设计工作总结(三篇)当我们备受启迪时，常常可以将它们写成一篇心得体会，如此就可以提升我们写作能力了。我们想要好好写一篇心得体会，可是却无从下手吗？下面是小编帮大家整理的优秀心得体会范文，供大家参考借鉴，希望可以帮助到有需要的朋友。有关工艺设计心得体会如何写一<>(1)学习识别简单的电子元件与电子线路;(2)学习并掌握收音机的工作原理;(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。<>天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465khz)一起送入变频管内混合变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，推动扬声器发出声音。<>电烙铁、螺丝刀、松香、锡、钳子和镊子等必备工具。元器件：a。线路板、b。滤波器(有三个脚)、c。线圈：包括d53。5t，d310。5t，d314。5t、d。中周：包括：粉周、红周、黄周、e。电感、f。二极管、g。电容、瓷片电容、h。电阻、i。pvc一个、j。am线圈、k。开关、l。磁棒、m。电位器、n。耳机插座、o。ic芯片等;各种电子器件的基本知识：1、电阻上面所标的色环代表不同的参数，色环电阻上的前两环是代表该电阻的数值，第三环是倍率，第四环是有效变差(注意：一般是银色的那条色环作为最后的色环)。各种不同的颜色所代表的数值如下表：2、电容，主要区分正负极。长脚的为正，断脚的为负：如果是管体的电容，灰色部分所对应的管脚作为负极。3、led灯，长管脚的一端为正极，短管脚的一端为负极。led应该放在组装的时候才焊接，因为开始的时候很难把握焊接的高度，如果安装的太低，安装外壳后很难观察到灯是否发光。4、二极管，二极管的外形是一边红色，一边黑色。红色的一端为正极，黑色的一端为负极。5、pvc，pvc的实质是一个可变电容。调频旋纽实质上通过改变pvc的值来选择不同的频率。6、电位器，实质上是可变电阻，作用是通过改变电阻的值来实现改变收音机的音量大小。<>第一天：焊接练习焊接对我来说并不陌生，因为以前在家我用过电烙铁，还有刚过去的寒假期间我在电子厂打寒假工时也是做焊接这个工位，所以我对焊接是很有信心的。焊接常见的问题是包焊、漏焊、假焊等。焊接时，烙铁头要在加锡时停留2—3秒，这样锡才能溶解，元件焊得就越好。还有锡不能加得太多，否则易发生短路。今天我们先在一块电路板练习焊几个电阻，熟悉焊接的基本操作，体会焊接的技巧。第二天：发收音机装配零件，检查和熟悉各种零件。这一天最重要的就是常用电子元件的识别和检测。我们常见的电子元件就是电阻、电容、二极管等。电阻上的色带是就是电阻的色环标记法，通过色环来表示电阻的大小，有效数字、倍率和允许误差。电容主要区分正负极。长脚的为正，断脚的为负：如果是管体的电容，灰色部分所对应的管脚作为负极。二极管的外形是一边红色，一边黑色。红色的一端为正极，黑色的一端为负极。接着对照工位图了解清楚各个元件的具体位置。然后把各种零件插到电路板上，待老师检查完毕再根据工位图，逐个焊接零件。第三天：测试与检测：测试是需要耐心的，因为要排队，还要有心理准备，也许我们焊的电路板会没声音，毕竟我们不是专业人士。通过对收音机得检测与测试，我们明白般电子产品得生产测试经过，初步学习测试电子产品的办法。首先我门要检查焊接得地方是否使印刷电路板损坏，检查个电阻是否同图纸相同，二极管是否有极性焊错、位置装错以及是否有电路板线条断线或短路，焊接时有无焊接造成得短路现象。第二，要通电检测再通电状态下，仔细调节中...
