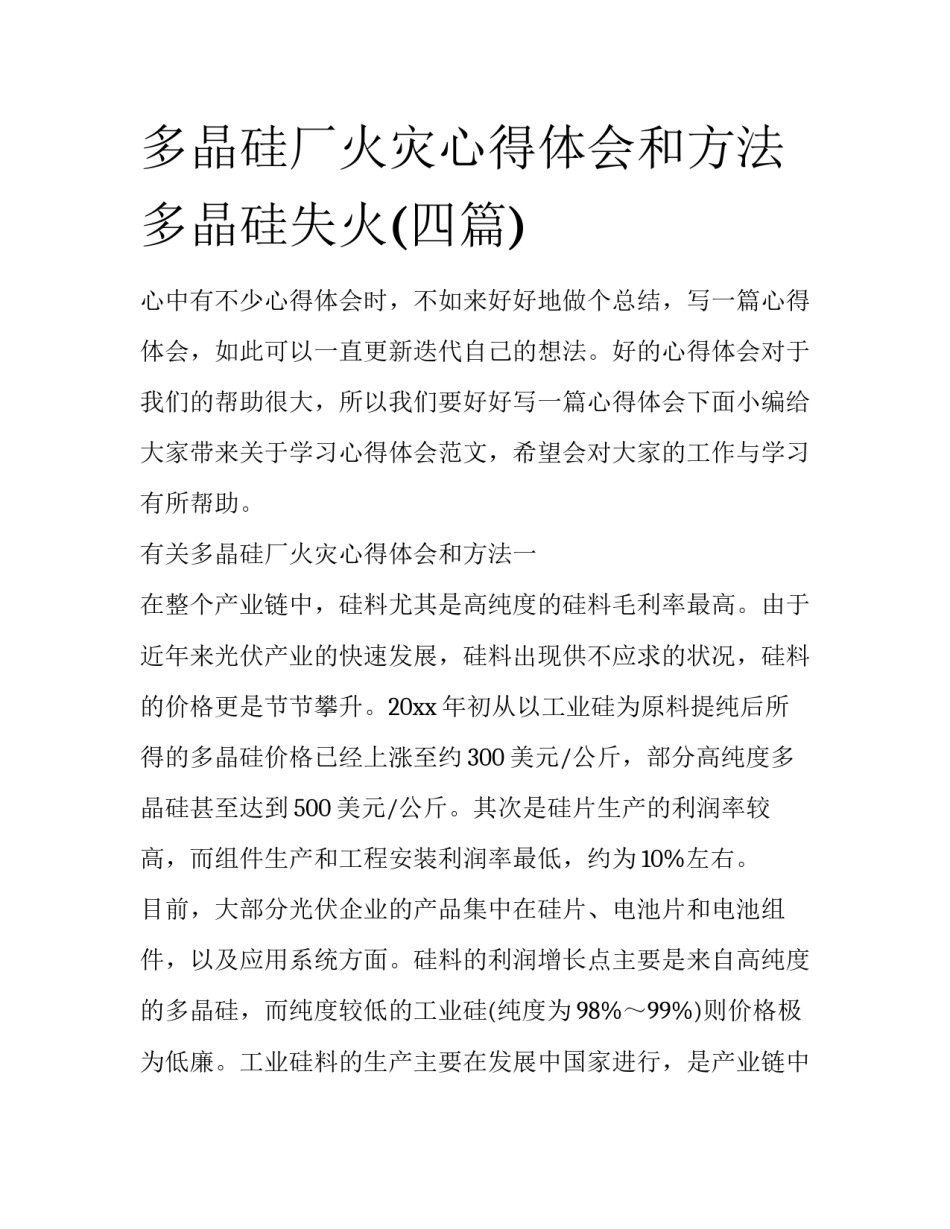

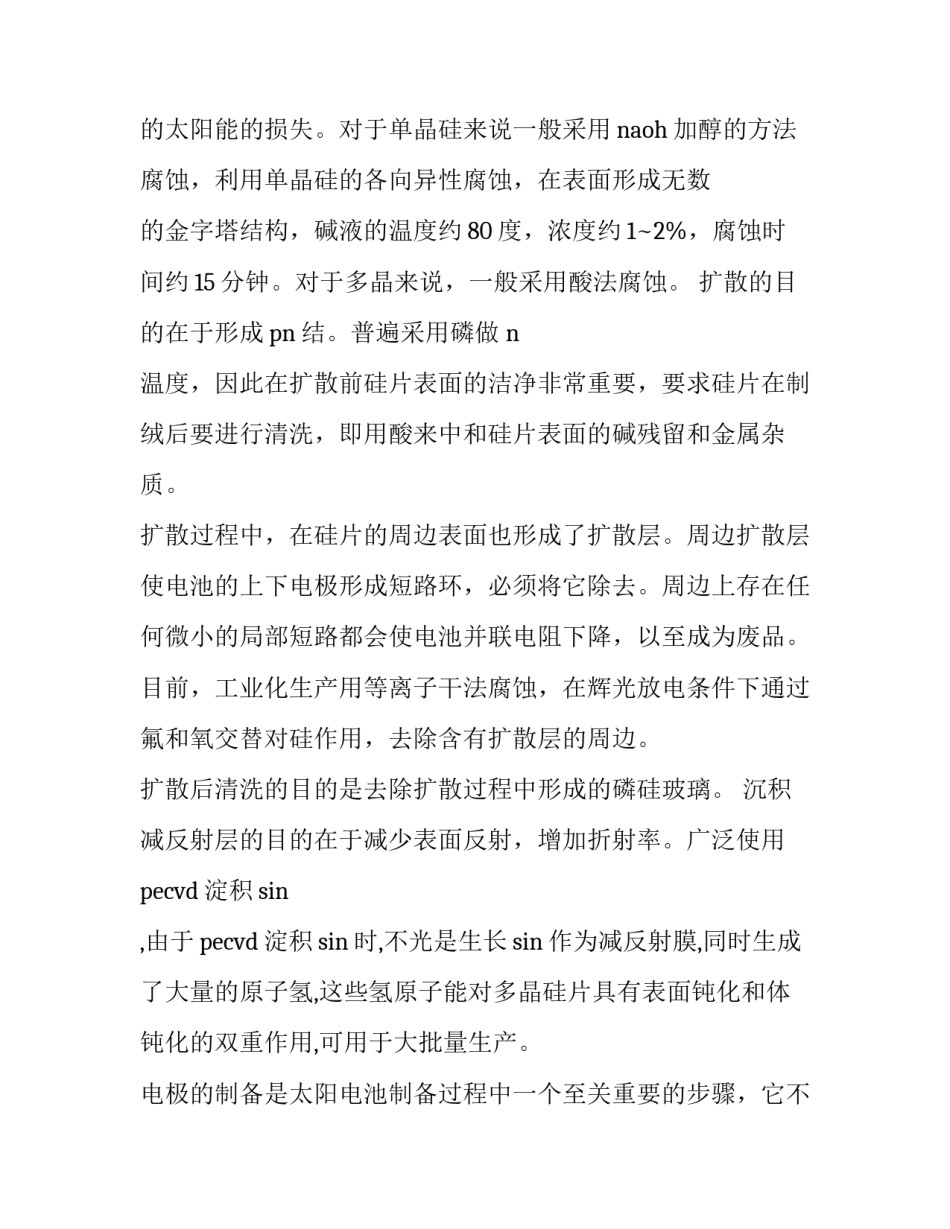

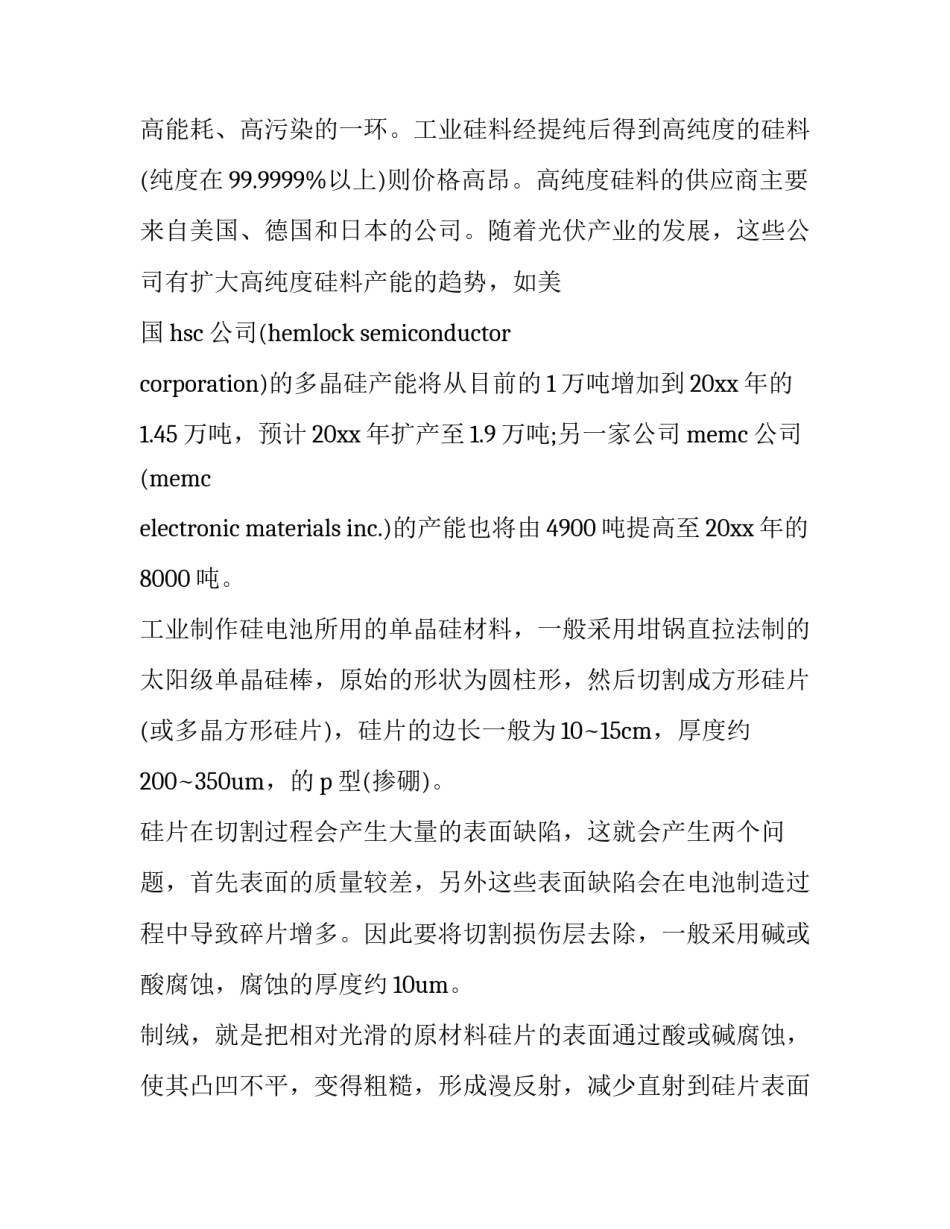

多晶硅厂火灾心得体会和方法多晶硅失火(四篇)心中有不少心得体会时，不如来好好地做个总结，写一篇心得体会，如此可以一直更新迭代自己的想法。好的心得体会对于我们的帮助很大，所以我们要好好写一篇心得体会下面小编给大家带来关于学习心得体会范文，希望会对大家的工作与学习有所帮助。有关多晶硅厂火灾心得体会和方法一在整个产业链中，硅料尤其是高纯度的硅料毛利率最高。由于近年来光伏产业的快速发展，硅料出现供不应求的状况，硅料的价格更是节节攀升。20xx年初从以工业硅为原料提纯后所得的多晶硅价格已经上涨至约300美元/公斤，部分高纯度多晶硅甚至达到500美元/公斤。其次是硅片生产的利润率较高，而组件生产和工程安装利润率最低，约为10%左右。目前，大部分光伏企业的产品集中在硅片、电池片和电池组件，以及应用系统方面。硅料的利润增长点主要是来自高纯度的多晶硅，而纯度较低的工业硅(纯度为98%～99%)则价格极为低廉。工业硅料的生产主要在发展中国家进行，是产业链中高能耗、高污染的一环。工业硅料经提纯后得到高纯度的硅料(纯度在99.9999%以上)则价格高昂。高纯度硅料的供应商主要来自美国、德国和日本的公司。随着光伏产业的发展，这些公司有扩大高纯度硅料产能的趋势，如美国hsc公司(hemlocksemiconductorcorporation)的多晶硅产能将从目前的1万吨增加到20xx年的1.45万吨，预计20xx年扩产至1.9万吨;另一家公司memc公司(memcelectronicmaterialsinc.)的产能也将由4900吨提高至20xx年的8000吨。工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片(或多晶方形硅片)，硅片的边长一般为10~15cm，厚度约200~350um，的p型(掺硼)。硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。制绒，就是把相对光滑的原材料硅片的表面通过酸或碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。对于单晶硅来说一般采用naoh加醇的方法腐蚀，利用单晶硅的各向异性腐蚀，在表面形成无数的金字塔结构，碱液的温度约80度，浓度约1~2%，腐蚀时间约15分钟。对于多晶来说，一般采用酸法腐蚀。扩散的目的在于形成pn结。普遍采用磷做n温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。扩散过程中，在硅片的周边表面也形成了扩散层。周边扩散层使电池的上下电极形成短路环，必须将它除去。周边上存在任何微小的局部短路都会使电池并联电阻下降，以至成为废品。目前，工业化生产用等离子干法腐蚀，在辉光放电条件下通过氟和氧交替对硅作用，去除含有扩散层的周边。扩散后清洗的目的是去除扩散过程中形成的磷硅玻璃。沉积减反射层的目的在于减少表面反射，增加折射率。广泛使用pecvd淀积sin,由于pecvd淀积sin时,不光是生长sin作为减反射膜,同时生成了大量的原子氢,这些氢原子能对多晶硅片具有表面钝化和体钝化的双重作用,可用于大批量生产。电极的制备是太阳电池制备过程中一个至关重要的步骤，它不仅决定了发射区的结构，而且也决定了电池的串联电阻和电池表面被金属覆盖的面积。，最早采用真空蒸镀或化学电镀技术，而现在普遍采用丝网印刷法，即通过特殊的印刷机和模版将银浆铝浆(银铝浆)印刷在太阳电池的正背面，以形成正负电极引线。晶体硅太阳电池要通过三次印刷金属浆料，传统工艺要用二次烧结才能形成良好的带有金属电极欧姆接触，共烧工艺只需一次烧结，同时形成上下电极的欧姆接触。在太阳电池丝网印刷电极制作中，通常采用链式烧结炉进行快速烧结。完成的电池片经过测试分档进行归类。随着《可再生能源法》的颁布及实施，可再生能源发电上网电价的基本原则已变得透明。光伏发电所减少，但并没有发生实质性改变。据此，有业内人士说这仍是一个误会，如果用环保和可持续发展的标准来计算和衡量，与火电相比，光伏发电其实并算不上昂贵。况且随着国家鼓励发展绿色能源产...
