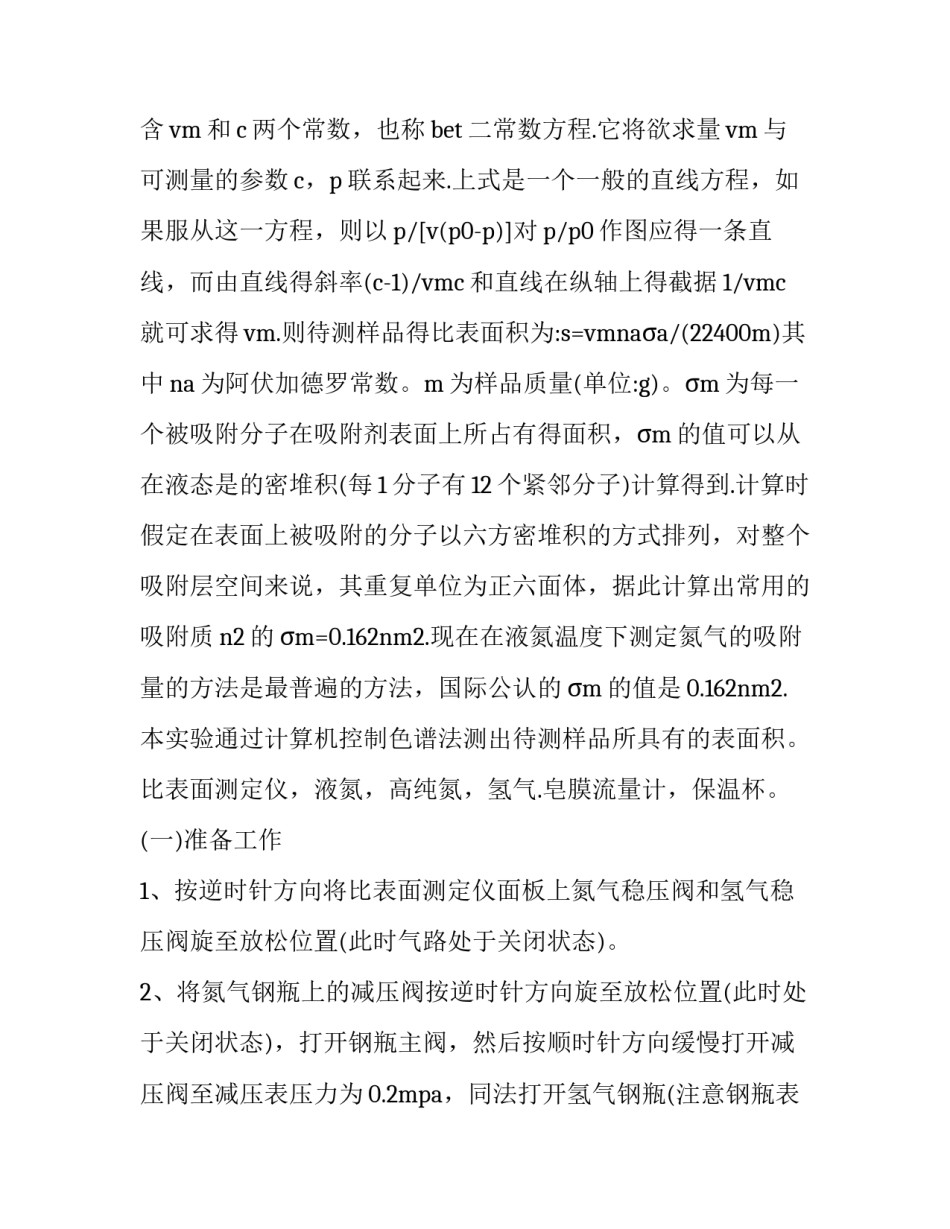

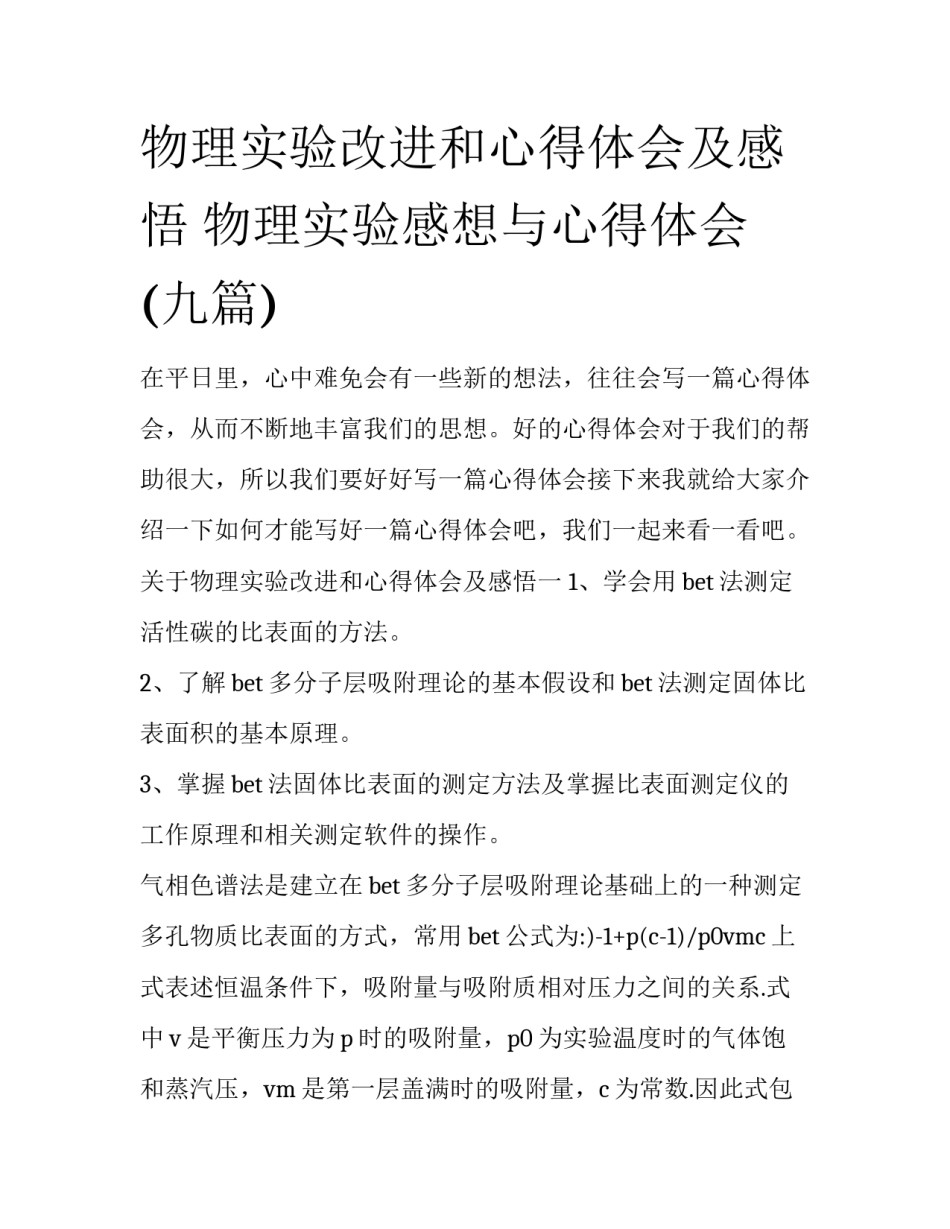

物理实验改进和心得体会及感悟物理实验感想与心得体会(九篇)在平日里，心中难免会有一些新的想法，往往会写一篇心得体会，从而不断地丰富我们的思想。好的心得体会对于我们的帮助很大，所以我们要好好写一篇心得体会接下来我就给大家介绍一下如何才能写好一篇心得体会吧，我们一起来看一看吧。关于物理实验改进和心得体会及感悟一1、学会用bet法测定活性碳的比表面的方法。2、了解bet多分子层吸附理论的基本假设和bet法测定固体比表面积的基本原理。3、掌握bet法固体比表面的测定方法及掌握比表面测定仪的工作原理和相关测定软件的操作。气相色谱法是建立在bet多分子层吸附理论基础上的一种测定多孔物质比表面的方式，常用bet公式为:)-1+p(c-1)/p0vmc上式表述恒温条件下，吸附量与吸附质相对压力之间的关系.式中v是平衡压力为p时的吸附量，p0为实验温度时的气体饱和蒸汽压，vm是第一层盖满时的吸附量，c为常数.因此式包含vm和c两个常数，也称bet二常数方程.它将欲求量vm与可测量的参数c，p联系起来.上式是一个一般的直线方程，如果服从这一方程，则以p/[v(p0-p)]对p/p0作图应得一条直线，而由直线得斜率(c-1)/vmc和直线在纵轴上得截据1/vmc就可求得vm.则待测样品得比表面积为:s=vmnaσa/(22400m)其中na为阿伏加德罗常数。m为样品质量(单位:g)。σm为每一个被吸附分子在吸附剂表面上所占有得面积，σm的值可以从在液态是的密堆积(每1分子有12个紧邻分子)计算得到.计算时假定在表面上被吸附的分子以六方密堆积的方式排列，对整个吸附层空间来说，其重复单位为正六面体，据此计算出常用的吸附质n2的σm=0.162nm2.现在在液氮温度下测定氮气的吸附量的方法是最普遍的方法，国际公认的σm的值是0.162nm2.本实验通过计算机控制色谱法测出待测样品所具有的表面积。比表面测定仪，液氮，高纯氮，氢气.皂膜流量计，保温杯。(一)准备工作1、按逆时针方向将比表面测定仪面板上氮气稳压阀和氢气稳压阀旋至放松位置(此时气路处于关闭状态)。2、将氮气钢瓶上的减压阀按逆时针方向旋至放松位置(此时处于关闭状态)，打开钢瓶主阀，然后按顺时针方向缓慢打开减压阀至减压表压力为0.2mpa，同法打开氢气钢瓶(注意钢瓶表头的正面不许站人，以免万一表盘冲出伤人)。3、按顺时针方向缓慢打开比表面仪面板上氮气稳压阀和氢气稳压阀至气体压力为0.1mpa。4、将皂膜流量计与仪器面板上放空1口连接，将氮气阻力阀下方的1号拉杆拉出，测量氮气的流速，用氮气阻力阀调节氮气的流速为9ml/min，然后将1号拉杆推入。5、将皂膜流量计与仪器面板上放空2口连接，将氢气阻力阀下方的2号拉杆拉出，测量氢气的流速，用氢气阻力阀调节氢气的流速为36ml/min，然后将2号拉杆推入。6、打开比表面测定仪主机面板上的电源开关，调节电流调节旋钮至桥路电流为120ma，启电脑，双击桌面上pioneer图标启动软件.观察基线。(二)测量工作1、将液氮从液氮钢瓶中到入保温杯中(液面距杯口约2cm，并严格注意安全)，待样品管冷却后，用装有液氮的保温杯套上样品管，并将保温杯固定好.观察基线走势，当出现吸附峰，然后记录曲线返回基线后，击调零按钮和测量按钮，然后将保温杯从样品管上取下，观察脱附曲线.当桌面弹出报告时，选择与之比较的标准参数，然后记录(打印)结果(若不能自动弹出报告，则击手切按钮，在然后在谱图上选取积分区间，得到报告结果).重复该步骤平行测量三次，取平均值为样品的比表面积。2、实验完成后，按顺序。(1)关闭测量软件。(2)电脑。(3)将比表面仪面板上电流调节旋钮调节至电流为80ma后，关闭电源开关。(4)关闭氢气钢瓶和氮气钢瓶上的主阀门(注意勿将各减压阀和稳压阀关闭)。(5)将插线板电源关闭.操作注意事项1、比表面测定仪主机板上的粗调，细调和调池旋钮已固定，不要再动。2、打开钢瓶时，表头正面不要站人，以免气体将表盘冲出伤人。3、使用液氮时要十分小心，不可剧烈震荡保温杯，也不要将保温杯盖子盖紧。4、将保温杯放入样品管或者取下时动作要缓慢，以免温度变化太快使样品管炸裂。5、关闭钢瓶主阀时，不可将各减压阀关闭。样品序号重量(mg)表面积(m2/g)峰面积(m2/g)标准样品702001660630样品170199.24116...
