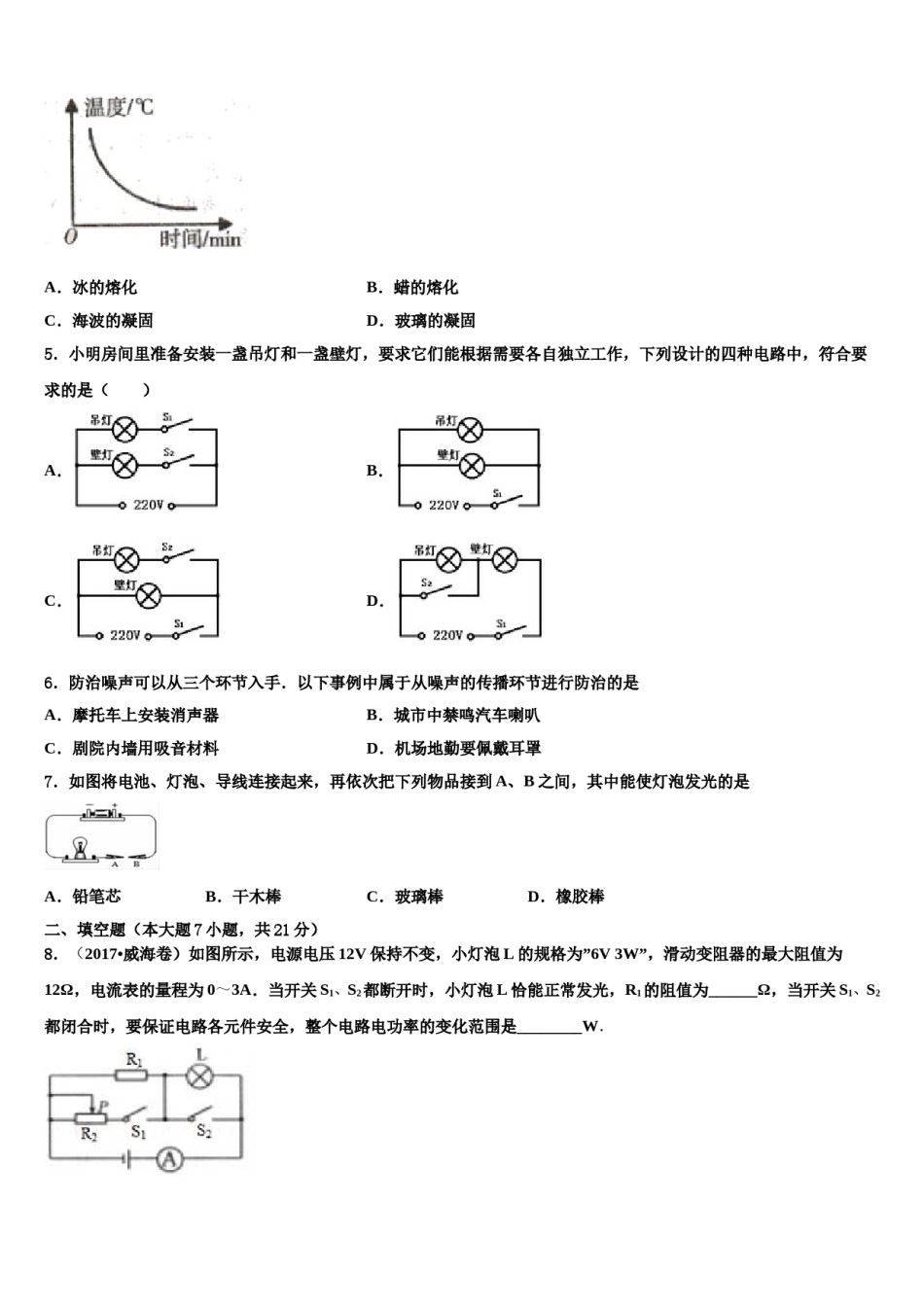

2023-2024学年上海市闵行区文莱中学中考联考物理试卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。3．考试结束后，将本试卷和答题卡一并交回。一、单项选择题（本大题7小题，每题3分，共21分）1．下列生活用电的做法．正确的是（）A．用铜丝代替保险丝B．开关接在零线和用电器之间C．用电器的金属外壳与地线相连D．插座上同时接入多个大功率用电器2．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯①(填“会”或“不会”)亮，播放器②(填“会”或“不会”)播放音乐；到达设定时间定时开关”处于③(填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是()A．①会，②不会，③断开B．①不会，②会，③闭合C．①不会，②会，③断开D．①会，②不会，③闭合3．如图所示是小明设计的一种简易烟雾报警控制器的电路原理图。R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。若利用电压表作为报警仪表（当烟雾增大到一定程度时，电压表指针偏转到某个位置触发报警），为使控制器在烟雾较淡时就能触发报警，以下做法正确的是A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压4．如图是某种物质的温度随时间变化的关系图象，该图象描述的过程可能是A．冰的熔化B．蜡的熔化C．海波的凝固D．玻璃的凝固5．小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是（）A．B．C．D．6．防治噪声可以从三个环节入手．以下事例中属于从噪声的传播环节进行防治的是A．摩托车上安装消声器B．城市中禁鸣汽车喇叭C．剧院内墙用吸音材料D．机场地勤要佩戴耳罩7．如图将电池、灯泡、导线连接起来，再依次把下列物品接到A、B之间，其中能使灯泡发光的是A．铅笔芯B．干木棒C．玻璃棒D．橡胶棒二、填空题（本大题7小题，共21分）8．（2017•威海卷）如图所示，电源电压12V保持不变，小灯泡L的规格为”6V3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0～3A．当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为______Ω，当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是________W．9．各种形式的能在一定的条件下可以相互转化，如图已给出了两个实例，请你补充其余两个．①______；②______．10．图示是学校走廊灯的自动制电路,走廊入口上方安装有反射式光电传感器，开关闭合时，当人靠近到一定距离，从光电传感器上发射的红外线经人体反射后被接收器接收,接收器中的光敏电阻R0的阻值减小，通过定值电R的电流_________(选填“变大”、“变小”或“不变”)同时电磁铁的磁性_________（选填“变强”、“变弱”、“不变”)，工作电路接通，灯泡L发光，图中电磁铁的上端是_____极。11．思佩同学为探究力之间的关系做了如图所示的实验，将弹簧测力计下端吊着的铜块逐渐浸入台秤上盛有水的烧杯中，直至刚没入水中（不接触容器，无水溢出）．在这个过程中，弹簧测力计的示数_____，台秤的示数_____（均选填“变大”“变小”或“不变”）12．如图所示是定值电阻R0和灯泡L的U-I图象，灯泡额定电压为8V．若将R0与灯L串联后接在6V的电源两端，灯泡的功率为_____W；若将R0与灯L并联接入电路并调节电源电压，当R0消耗的电功率为4.9W时，电路中的总电流为_____A；若把两个相同的灯L串联后接入9V电路，总功率为_____W．13．如图所示，建筑工人用滑轮组提升重为220N的泥桶，其中桶重20N．动滑轮重为20N，不计滑轮与轴之间的摩擦及绳重；若工人在5s内将绳子匀速向上拉6m，则泥桶上升______m，手拉绳子的力为______N，拉力的功率为______W，滑轮组的机械效率为______。14．在“探究二力平衡的条件”实验中，小明选择了如图的装置，把小卡...
