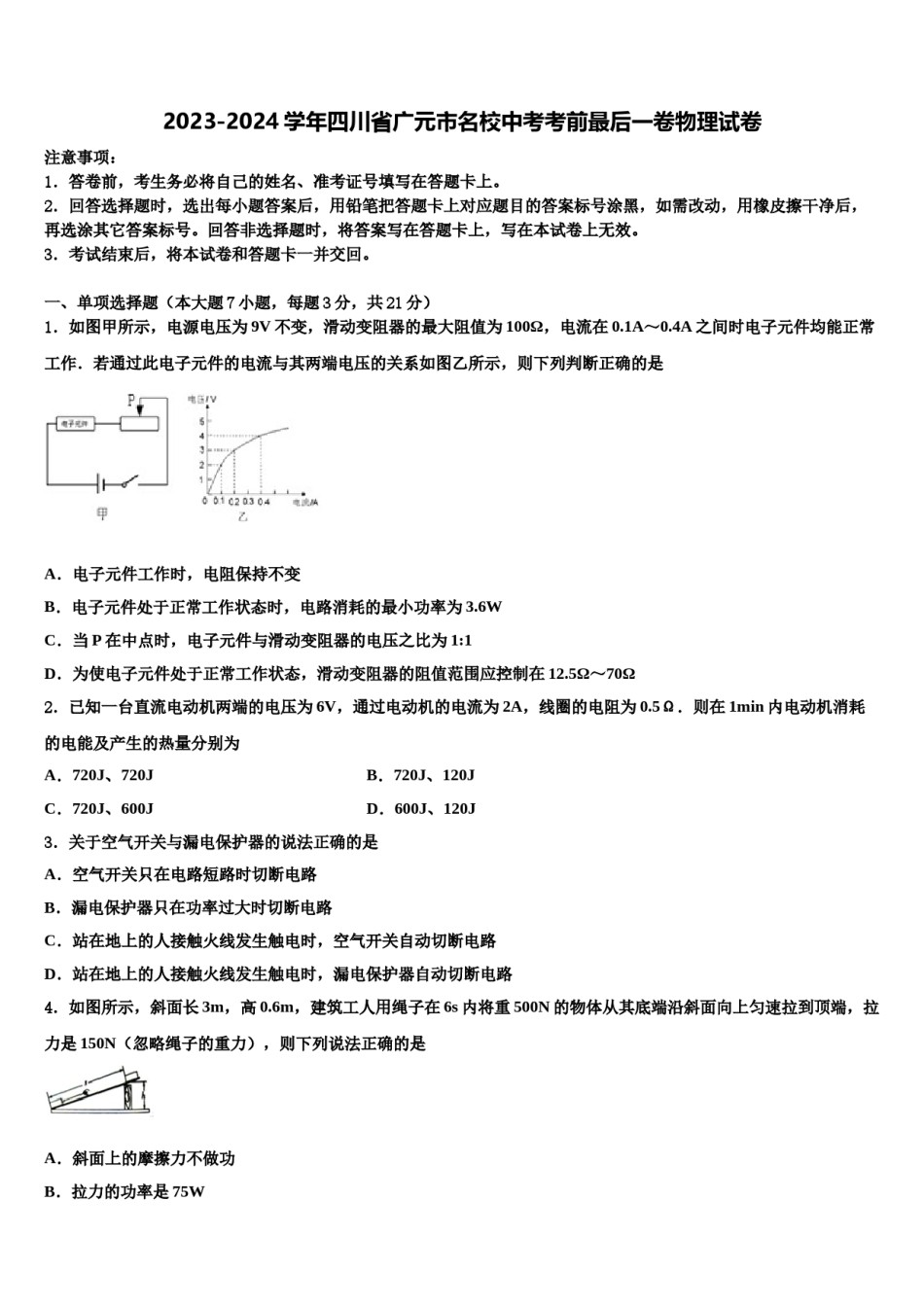

2023-2024学年四川省广元市名校中考考前最后一卷物理试卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。3．考试结束后，将本试卷和答题卡一并交回。一、单项选择题（本大题7小题，每题3分，共21分）1．如图甲所示，电源电压为9V不变，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是A．电子元件工作时，电阻保持不变B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6WC．当P在中点时，电子元件与滑动变阻器的电压之比为1:1D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω～70Ω2．已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为B．720J、120JA．720J、720JC．720J、600JD．600J、120J3．关于空气开关与漏电保护器的说法正确的是A．空气开关只在电路短路时切断电路B．漏电保护器只在功率过大时切断电路C．站在地上的人接触火线发生触电时，空气开关自动切断电路D．站在地上的人接触火线发生触电时，漏电保护器自动切断电路4．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力），则下列说法正确的是A．斜面上的摩擦力不做功B．拉力的功率是75WC．拉力所做的功是300JD．斜面的机械效率是80%5．两个定值电阻R1、R2串联在电路中，它们的电阻之比为2:3，则R1、R2的电功率之比为A．2:3B．3:2C．4:9D．9:46．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是A．2：3B．3：2C．5：2D．1：27．炎热夏天的中午，海水温凉而沙子烫脚，是因为海水和沙子（）不同。A．比热容B．密度C．热值D．质量二、填空题（本大题7小题，共21分）8．笑树能发出笑声是因为果实的外壳上有许多小孔，经风一吹，壳里的籽撞击壳壁，使其__________发声；这种笑声与人的笑声有明显区别，主要是这两种声音的__________不同．9．小悦家的电能表上标有“600revs/kW·h”的字样，她把家中其它用电器都与电源断开，仅让电水壶单独工作，观察到lmin内电能表的表盘转过18圈，则该电水壶在1min内消耗____kW·h的电能，它的电功率为____kW。10．在“探究杠杆平衡的条件”实验中，为了知道动力和阻力的大小需要_____和钩码；为了能直接从杠杆上读出力臂，应使用带刻度的杠杆，且使杠杆在_____位置平衡。“探究二力平衡的条件”实验的目的是：探究当同一物体只受两个力作用而处于_____或匀速直线运动状态时，这两个力的_____、方向和作用线之间的关系。11．有一捆粗细均匀的铝线，其横截面积是5mm2，质量为27kg，已知铝的密度为2.7×103kg/m3，则这捆铝线的长度为_____m．12．海洋中有一种会放电的鱼叫电鳐，它放电时最高电压可高达200V，即为__________kV，游近电鳐的鱼会被电死或电晕，因为海水是________．13．如图所示电路电路中，灯泡L1和L2是_____（选填“串联”、“并联”），电压表测的是_____（“电源”、“L1”或“L2”）的电压．14．一辆行驶的汽车车厢里挂着一个小球．当出现了如图所示的情景时，汽车在做__（选填“加速”、“匀速”或“减速’）运动．此时绳子对球的拉力和球受到的重力__（选填“是”、“不是”或“可能是”）一对平衡力．三、作图题（共7分）15．传统家用保险丝是由电阻率较大而熔点低的铅锑合金制成的．当电路中电流过大时，保险丝熔断，自动切断电路，起到保险作用．如图是家庭电路的一部分，保险丝应该装在________（选填“A”、“B”或“C”）线才起到保险的作用．以笔画线代替导线，在图中补充完整电路．（作图要求：a．开关要控制灯泡；b．符合安全用电原则．）16．如图所示，重...
