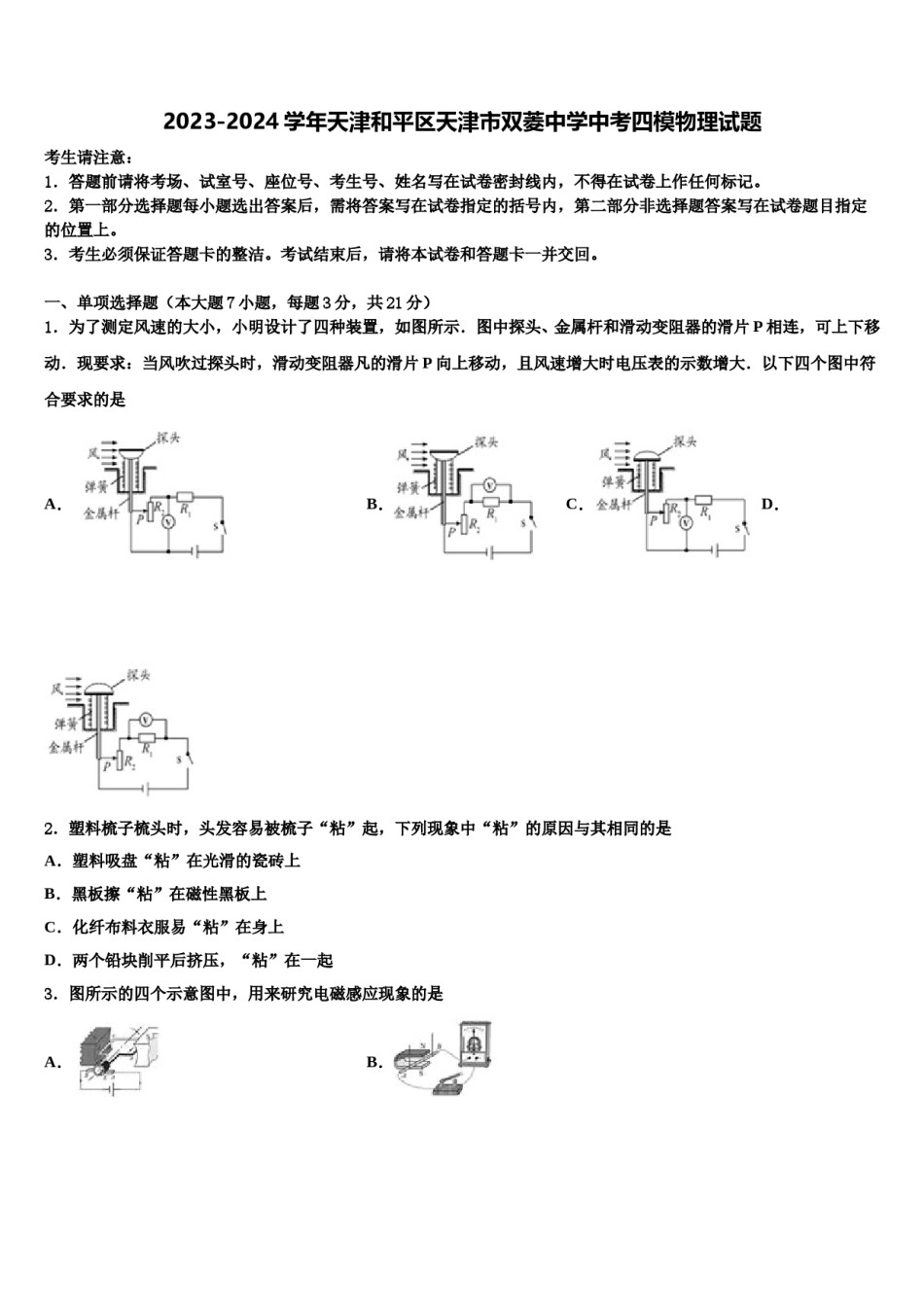

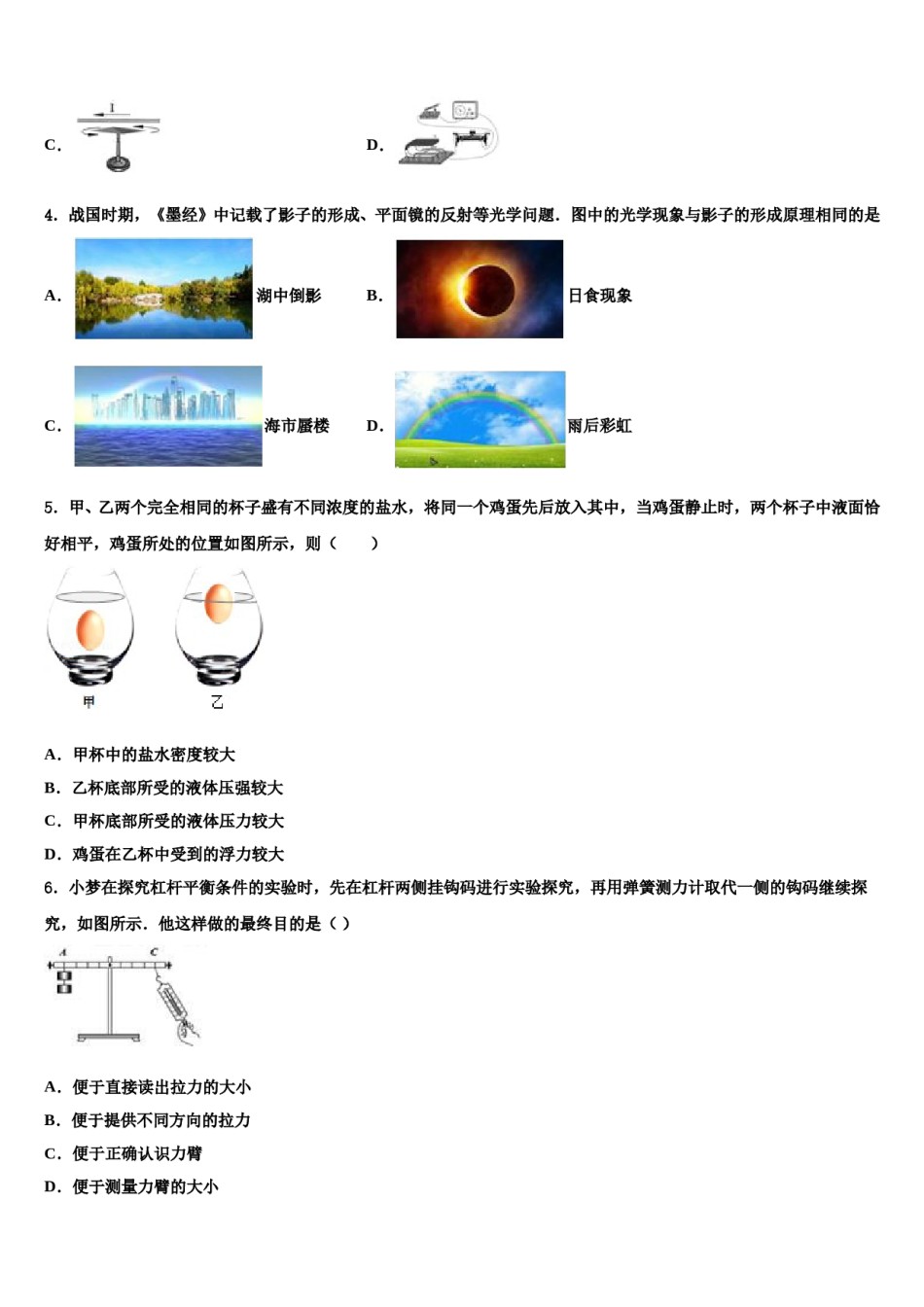

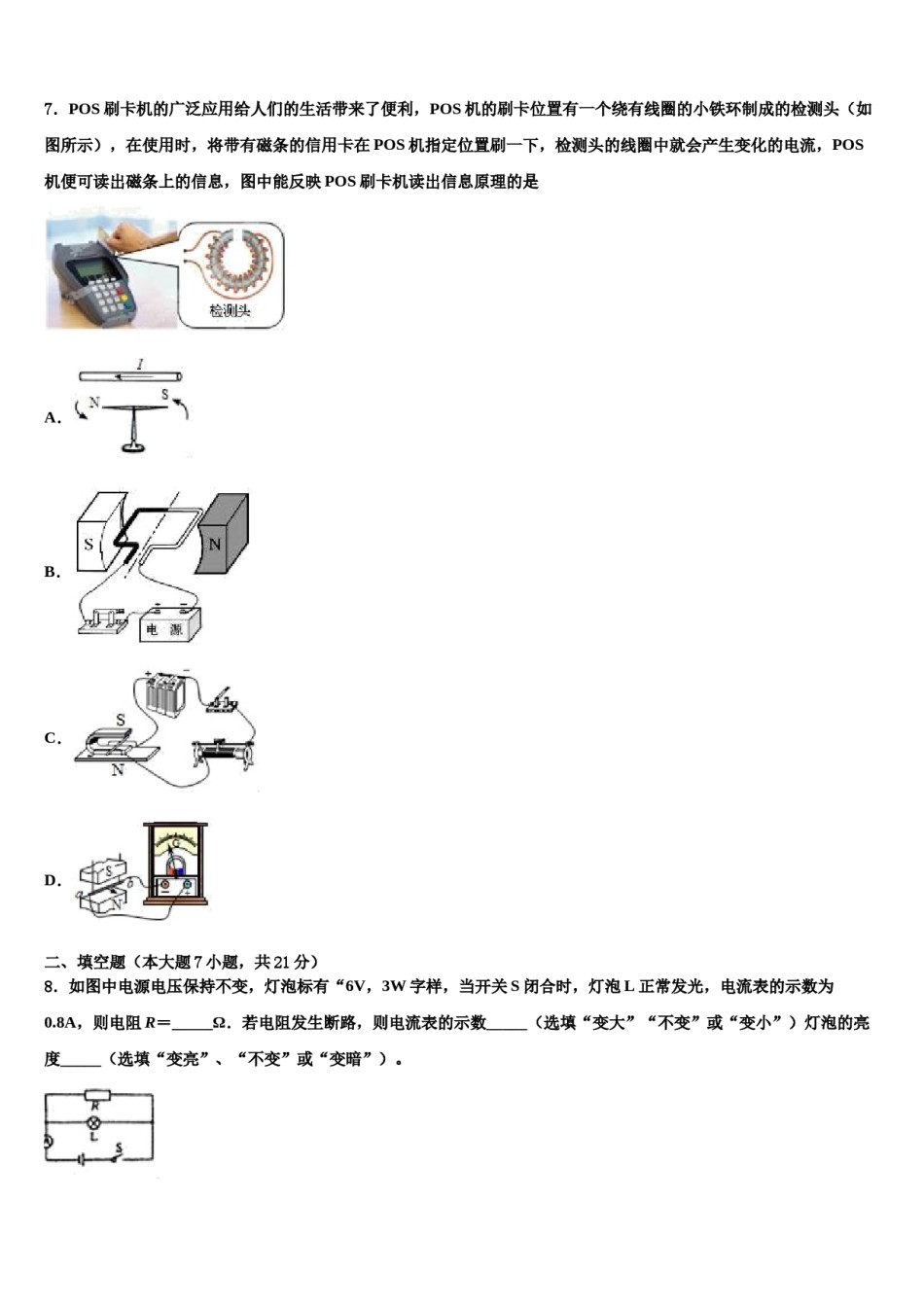

2023-2024学年天津和平区天津市双菱中学中考四模物理试题考生请注意：1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。一、单项选择题（本大题7小题，每题3分，共21分）1．为了测定风速的大小，小明设计了四种装置，如图所示．图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器凡的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是A．B．C．D．2．塑料梳子梳头时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是A．塑料吸盘“粘”在光滑的瓷砖上B．黑板擦“粘”在磁性黑板上C．化纤布料衣服易“粘”在身上D．两个铅块削平后挤压，“粘”在一起3．图所示的四个示意图中，用来研究电磁感应现象的是A．B．C．D．4．战国时期，《墨经》中记载了影子的形成、平面镜的反射等光学问题．图中的光学现象与影子的形成原理相同的是A．湖中倒影B．日食现象C．海市蜃楼D．雨后彩虹5．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示，则（）A．甲杯中的盐水密度较大B．乙杯底部所受的液体压强较大C．甲杯底部所受的液体压力较大D．鸡蛋在乙杯中受到的浮力较大6．小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示．他这样做的最终目的是（）A．便于直接读出拉力的大小B．便于提供不同方向的拉力C．便于正确认识力臂D．便于测量力臂的大小7．POS刷卡机的广泛应用给人们的生活带来了便利，POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，图中能反映POS刷卡机读出信息原理的是A．B．C．D．二、填空题（本大题7小题，共21分）8．如图中电源电压保持不变，灯泡标有“6V，3W字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R＝_____Ω．若电阻发生断路，则电流表的示数_____（选填“变大”“不变”或“变小”）灯泡的亮度_____（选填“变亮”、“不变”或“变暗”）。9．如图甲是2018年1月31日沈阳奥体中心地区观测到的超级月全食，月食是由于光的_____形成的，图乙是在浑南三路拍摄到的彩虹，彩虹属于光的_____现象。10．如图所示，用手推动书本，使书本和钢笔一起在水平桌面上做匀速直线运动，此时钢笔受到的_____个力的作用，书本匀速直线运动的原因是_____11．我校师生为了庆祝元且，认真贯彻落实十九大提出的优先发展教育的战略部署特地举行了大型文艺汇演．刘明同学弹奏电吉他时不停地用手指去控制琴弦长度，他这样做的目的是为了改变声音的_____（选填“响度”、“音调”或”音色”）．12．如图所示是四冲程汽油机的两个冲程，甲图显示的是汽油机的______冲程，乙图中是_____能转化为____能．13．由于长时间过度使用手机，导致青少年未老先衰，新型疾病“手机老花眼”患者剧增，患者主要表现为观察近处物体不清晰，这种疾病的形成原理与下面_____（选填“甲”或“乙”）图相符，应配戴_____（选填“凹”或“凸”）透镜，予以矫正．14．太阳系、地球、月亮、宇宙、银河系中尺度最小的是：________；构成物质世界的各种原子都有相似的结构，根据卢瑟福原子结构模型可知：原子中心的原子核由________和中子组成，原子核周围带负电的________绕核运动．三、作图题（共7分）15．图中，光线AO从空气中斜射向水向，请画出它的反射光线和大致的折射光线．（______）16．如图所示，当开关闭合后，磁铁受到通电螺线管的斥力但保持静止.请在图中作出条形磁铁受到的摩擦力方向，并标出通电螺线管中电源的正极.17．如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对...
