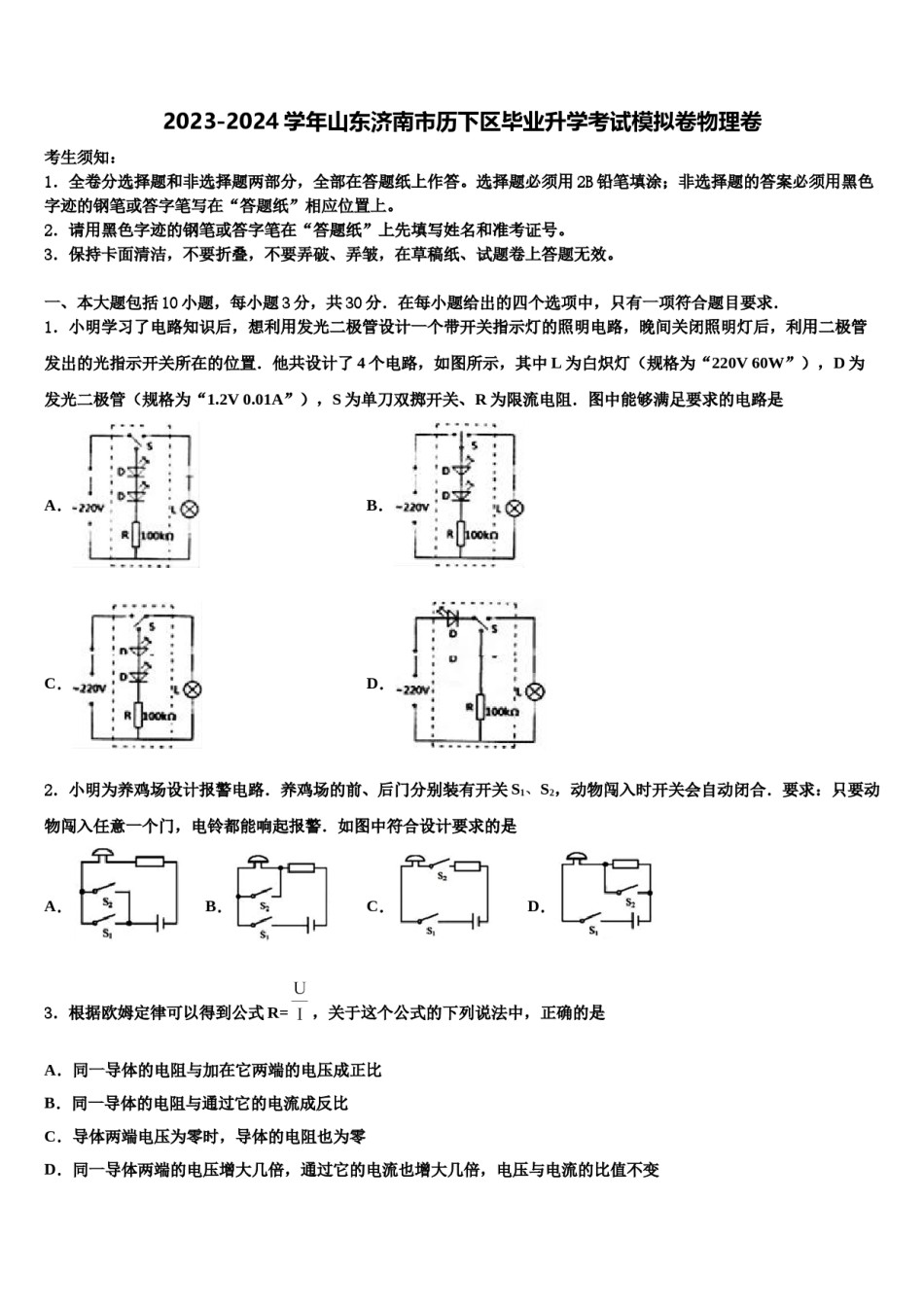

2023-2024学年山东济南市历下区毕业升学考试模拟卷物理卷考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1．小明学习了电路知识后，想利用发光二极管设计一个带开关指示灯的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了4个电路，如图所示，其中L为白炽灯（规格为“220V60W”），D为发光二极管（规格为“1.2V0.01A”），S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路是A．B．C．D．2．小明为养鸡场设计报警电路．养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合．要求：只要动物闯入任意一个门，电铃都能响起报警．如图中符合设计要求的是A．B．C．D．3．根据欧姆定律可以得到公式R=，关于这个公式的下列说法中，正确的是A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变4．如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S1．当杯体倒扣在主机上时，S1自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是A．B．C．D．5．下列现象与其物理知识不相符的是A．影子的形成——光的直线传播B．小孔成像——光的反射C．湖水中青山的倒影——平面镜成像D．雨后天空出现彩虹——光的色散6．发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代．如图所示的四幅图，其中属于电磁感应现象实验图及其应用图的是（）A．①③B．①④C．②③D．②④7．某风力报警器的风力探头通过中心滑杆可带动下端的金属片上下移动。当风速较小时，仅绿灯亮，电铃不响；当风速增大到一定程度后，绿灯不亮，电铃响发出警报。下列四幅风力报警器的原理图符合要求的是A．B．C．D．8．如图所示，婷婷同学用12N的水平拉力F拉滑轮，使足够长的木板A以0.2m/s的速度在水平地面上匀速运动，物体B相对于地面静止，弹簧测力计的示数为2N．若不计滑轮重、弹簧测力计重、绳重和滑轮摩擦，则下列说法中正确的是（）A．B受到的摩擦力大小为2N，方向为水平向左B．木板A受到地面的摩擦力大小为2N，方向水平向左C．拉力F做功的功率为1.2WD．在运动过程中若将拉力F增大，弹簧测力计的示数也将增大9．下列数值最接近实际情况的是A．物理课本中一张纸的厚度约为8mmB．一个鸡蛋的质量约为600mgC．一瓶500ml的饮料的质量约为0.5kgD．一座6层教学楼的高度约为18dm10．关于分子的下述说法正确的是A．分子虽小，但可以用肉眼看见B．扩散现象证明分子不停地做无规则运动C．水会结冰，是因为结冰时水分子静止不动D．将石块研磨成粉状，说明分子变小了二、填空题（本大题包括7小题，每小题2分，共14分）11．某物理兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图像若在6mim内完全燃烧了400g的煤，水的比热容为4.2×103J/（kg·℃），煤的热值约为3×107J/kg，则6min内水吸收的热量为______J，该煤炉的效率是______。12．平昌冬奥会上，运动员穿着滑雪板踩在松软的雪地上发现雪地凹陷下去，说明力可以改变物体的_____；手杖轻轻一推，运动员向前滑了出去，说明物体间力的作用是_____．13．如图，轻质小盘通过一根绕过定滑轮的细绳与桌面上重为4N的木块相连.当小盘内放有重为0.5N的砝码，木块未被拉动，这时木块受到的摩擦力为___N；当小盘内放有重为0.7N的砝码时，木块正好作匀速运动；当小盘内放上重为0.8N的砝码时，小盘拖动木块运动，当小盘落在地面上后，木块继续运动，此时木块所受到的摩擦力大小为____N.14...
