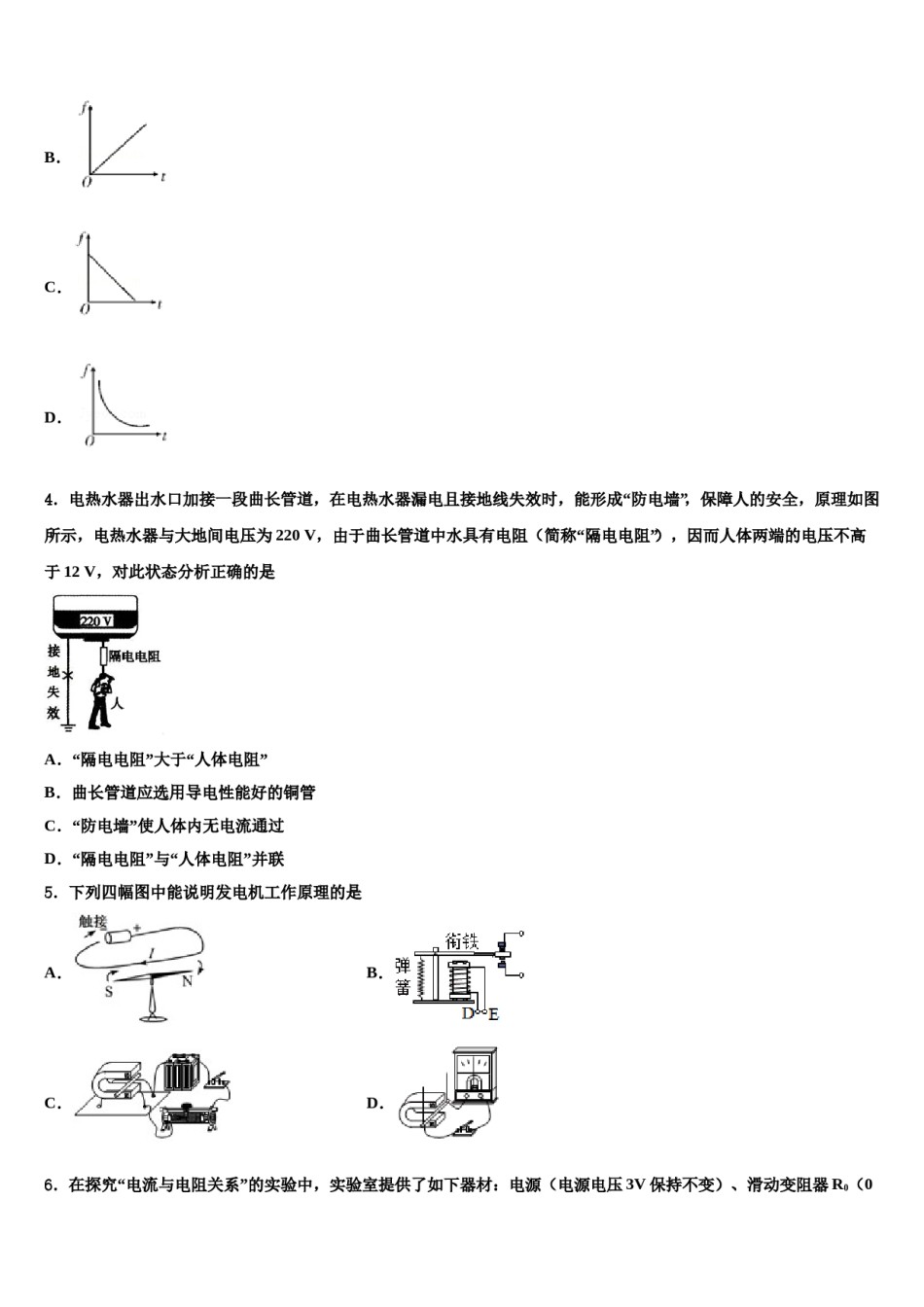

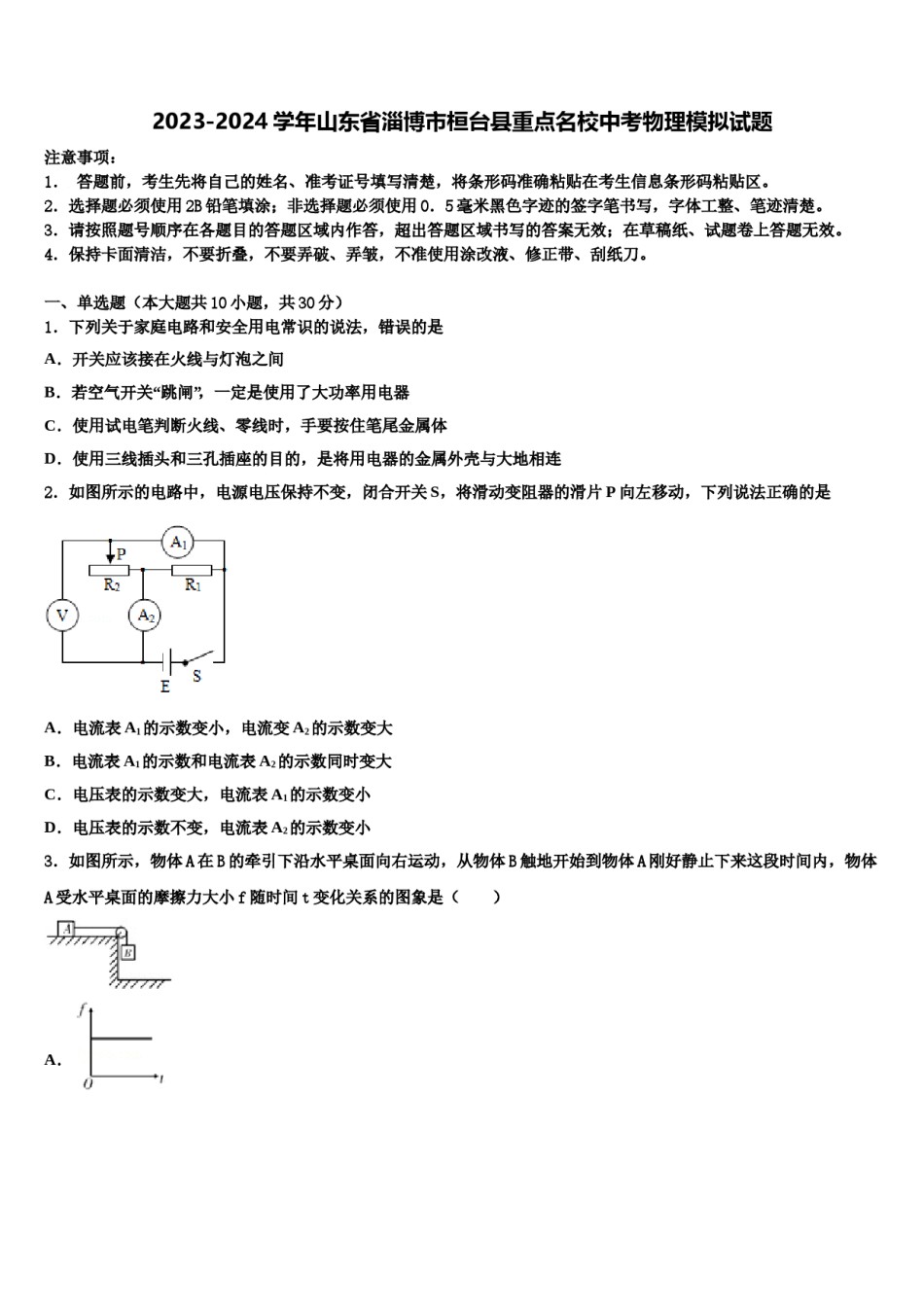

2023-2024学年山东省淄博市桓台县重点名校中考物理模拟试题注意事项：1．答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。一、单选题（本大题共10小题，共30分）1．下列关于家庭电路和安全用电常识的说法，错误的是A．开关应该接在火线与灯泡之间B．若空气开关“跳闸”，一定是使用了大功率用电器C．使用试电笔判断火线、零线时，手要按住笔尾金属体D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连2．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是A．电流表A1的示数变小，电流变A2的示数变大B．电流表A1的示数和电流表A2的示数同时变大C．电压表的示数变大，电流表A1的示数变小D．电压表的示数不变，电流表A2的示数变小3．如图所示，物体A在B的牵引下沿水平桌面向右运动，从物体B触地开始到物体A刚好静止下来这段时间内，物体A受水平桌面的摩擦力大小f随时间t变化关系的图象是（）A．B．C．D．4．电热水器出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，原理如图所示，电热水器与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，对此状态分析正确的是A．“隔电电阻”大于“人体电阻”B．曲长管道应选用导电性能好的铜管C．“防电墙”使人体内无电流通过D．“隔电电阻”与“人体电阻”并联5．下列四幅图中能说明发电机工作原理的是A．B．C．D．6．在探究“电流与电阻关系”的实验中，实验室提供了如下器材：电源（电源电压3V保持不变）、滑动变阻器R0（0～20Ω）、电阻箱（0～9999Ω）、电压表（0～3V）、电流表（0～0.6A）、开关各一个、导线若干．依据如图所示的电路，各小组同学保持电阻R两端的电压U=2V不变，记录了六组数据，并绘制成图象．请你根据所学的知识和给定的器材，选择出比较合理的图象A．B．C．D．7．如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变．下列说法中不正确的是（）A．甲、乙两图中灯L1两端的电压之比是2：3B．L1、L2两灯灯丝电阻之比是2：1C．甲图中灯L1、L2的功率之比是2：1D．甲、乙两图电路消耗的总功率之比是3：28．如图所示，对下列光学现象的描述或解释错误的是A．图（a）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律B．图（b）中木工师傅观察木板是否平整，是利用了光的直线传播特点C．图（c）所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的D．图（d）所示是太阳光经过三棱镜色散后的色光排列情况9．在图（a）所示的电路中，电源电压保持不变，R1、R2为定值电阻，R为滑动变阻器，闭合电键S，将滑动变阻器的滑片P从右端滑到左端的过程中，电压表V1、V2的示数随电流表A示数变化的完整图线如图（b）中①、②图线所示，在图（c）中能正确反映该过程的电压表V3随电流表A示数变化的完整图线是A．B．C．D．10．下列措施属于增大压强的是B．坦克装有履带A．站在滑雪板上滑C．刀刃磨得很薄D．书包背带做得较宽二、多选题（本大题共3小题，共12分）11．一个质量可以忽略不计的塑料瓶中装有液体，密闭后，把它分别放在盛有密度为ρ甲和ρ乙两种液体的容器中，所受浮力分别为F甲和F乙，如图所示，下列判断正确的是A．F甲大于F乙B．F甲等于F乙C．ρ甲大于ρ乙D．ρ甲小于ρ乙12．下列关于家庭电路及安全用电的说法正确的是A．只要人体与大地绝缘，即使同时接触火线和零线也不会发生触电事故B．低压电对人体才是安全的C．在检查家庭电路中故障时，用试电笔接触插座某孔，试电笔发光，说明接触的是插座右孔D．三脚插头上标有“L”的线是连接电路...
