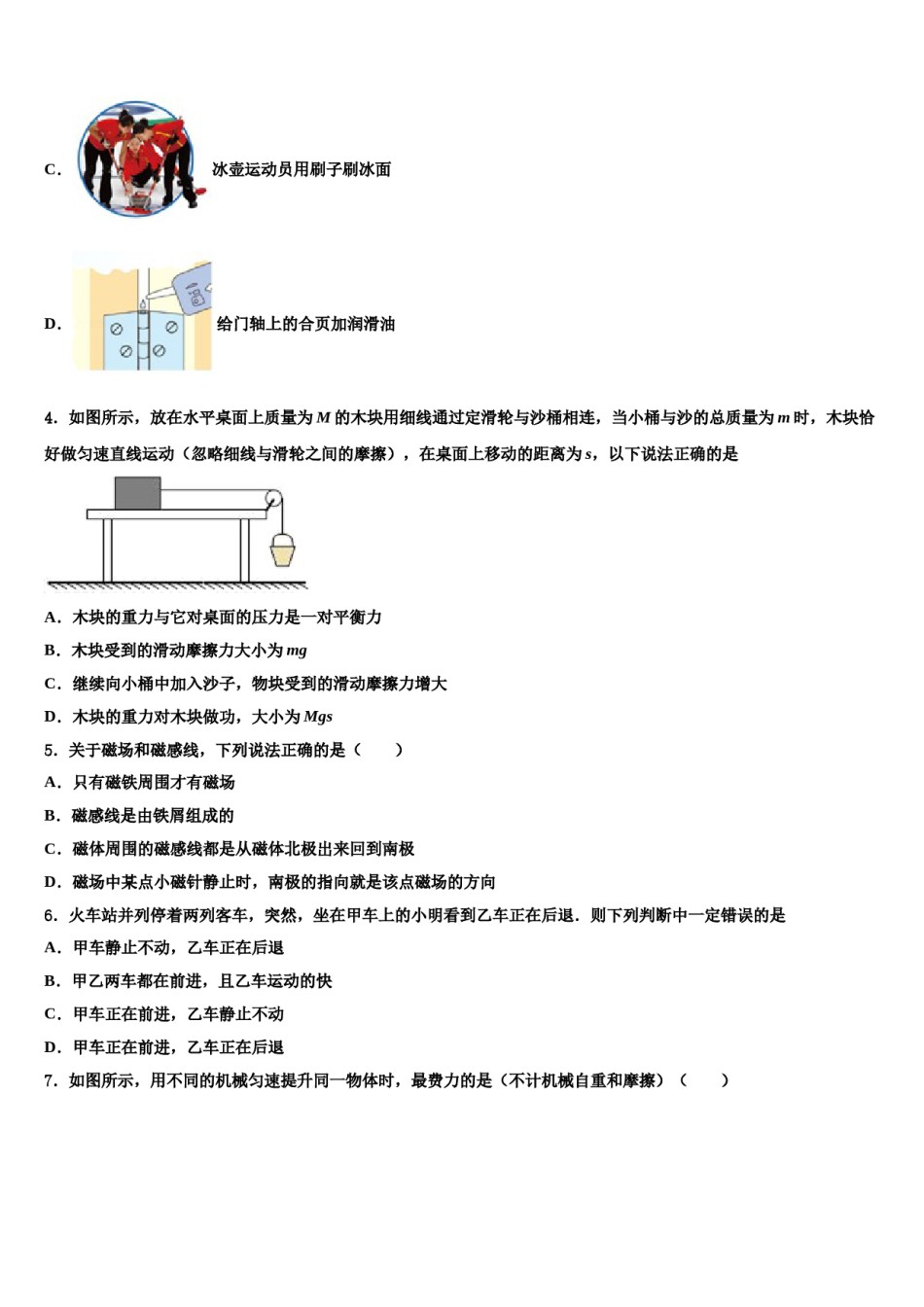

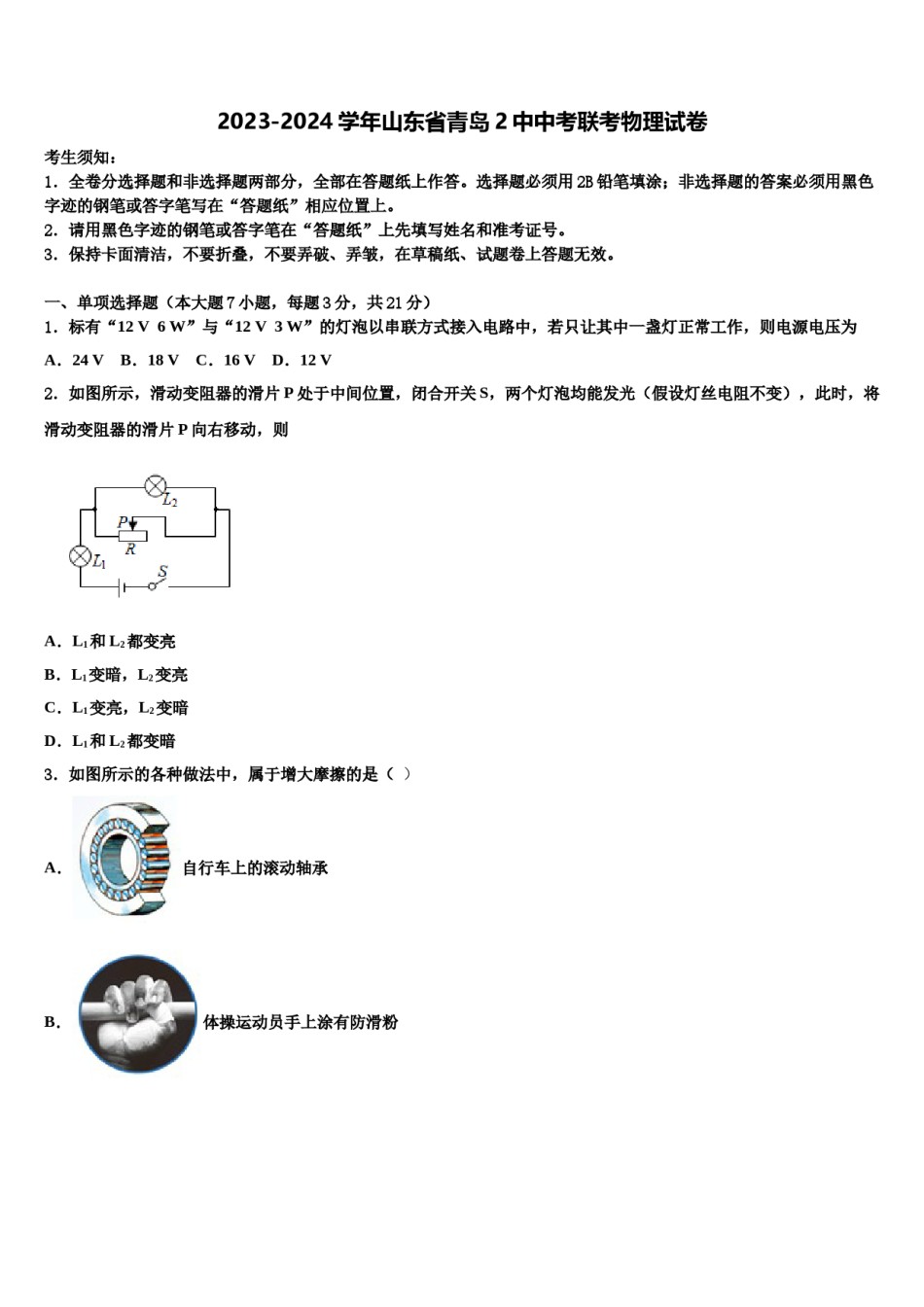

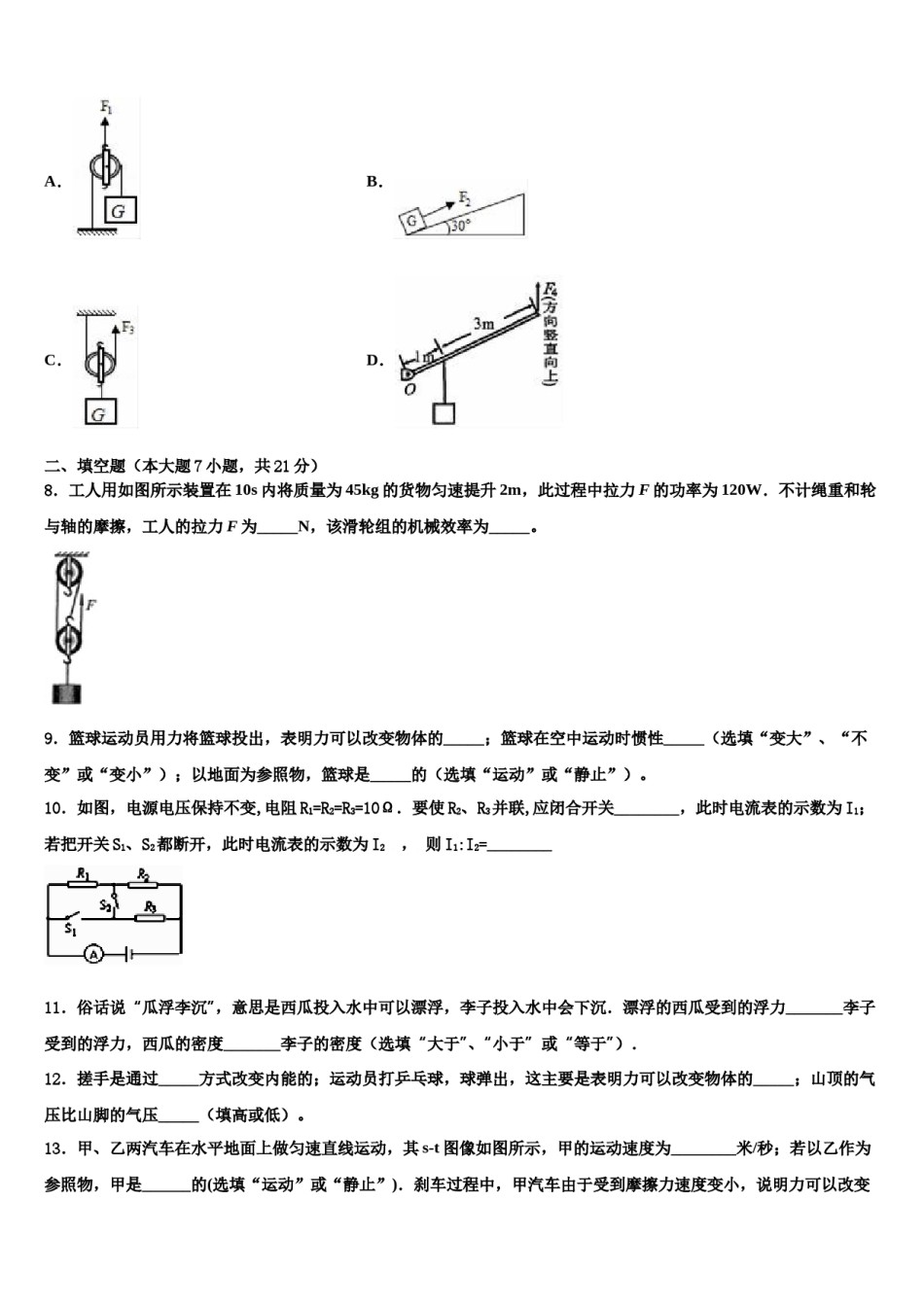

2023-2024学年山东省青岛2中中考联考物理试卷考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。一、单项选择题（本大题7小题，每题3分，共21分）1．标有“12V6W”与“12V3W”的灯泡以串联方式接入电路中，若只让其中一盏灯正常工作，则电源电压为A．24VB．18VC．16VD．12V2．如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则A．L1和L2都变亮B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1和L2都变暗3．如图所示的各种做法中，属于增大摩擦的是（）A．自行车上的滚动轴承B．体操运动员手上涂有防滑粉C．冰壶运动员用刷子刷冰面D．给门轴上的合页加润滑油4．如图所示，放在水平桌面上质量为M的木块用细线通过定滑轮与沙桶相连，当小桶与沙的总质量为m时，木块恰好做匀速直线运动（忽略细线与滑轮之间的摩擦），在桌面上移动的距离为s，以下说法正确的是A．木块的重力与它对桌面的压力是一对平衡力B．木块受到的滑动摩擦力大小为mgC．继续向小桶中加入沙子，物块受到的滑动摩擦力增大D．木块的重力对木块做功，大小为Mgs5．关于磁场和磁感线，下列说法正确的是（）A．只有磁铁周围才有磁场B．磁感线是由铁屑组成的C．磁体周围的磁感线都是从磁体北极出来回到南极D．磁场中某点小磁针静止时，南极的指向就是该点磁场的方向6．火车站并列停着两列客车，突然，坐在甲车上的小明看到乙车正在后退．则下列判断中一定错误的是A．甲车静止不动，乙车正在后退B．甲乙两车都在前进，且乙车运动的快C．甲车正在前进，乙车静止不动D．甲车正在前进，乙车正在后退7．如图所示，用不同的机械匀速提升同一物体时，最费力的是（不计机械自重和摩擦）（）A．B．C．D．二、填空题（本大题7小题，共21分）8．工人用如图所示装置在10s内将质量为45kg的货物匀速提升2m，此过程中拉力F的功率为120W．不计绳重和轮与轴的摩擦，工人的拉力F为_____N，该滑轮组的机械效率为_____。9．篮球运动员用力将篮球投出，表明力可以改变物体的_____；篮球在空中运动时惯性_____（选填“变大”、“不变”或“变小”）；以地面为参照物，篮球是_____的（选填“运动”或“静止”）。10．如图，电源电压保持不变,电阻R1=R2=R3=10Ω．要使R2、R3并联,应闭合开关________，此时电流表的示数为I1；若把开关S1、S2都断开，此时电流表的示数为I2，则I1:I2=________11．俗话说“瓜浮李沉”，意思是西瓜投入水中可以漂浮，李子投入水中会下沉．漂浮的西瓜受到的浮力_______李子受到的浮力，西瓜的密度_______李子的密度（选填“大于”、“小于”或“等于”）．12．搓手是通过_____方式改变内能的；运动员打乒乓球，球弹出，这主要是表明力可以改变物体的_____；山顶的气压比山脚的气压_____（填高或低）。13．甲、乙两汽车在水平地面上做匀速直线运动，其s-t图像如图所示，甲的运动速度为________米/秒；若以乙作为参照物，甲是______的(选填“运动”或“静止”)．刹车过程中，甲汽车由于受到摩擦力速度变小，说明力可以改变物体的________．14．在生产生活中，人们常用的简单机械除了杠杆、滑轮，还有轮轴和斜面．如图所示，螺丝刀就是一个轮轴的实例，手柄_____（选填“粗”或“细”）一些的螺丝刀用起来更省力；螺丝钉是一种类似斜面的机械，螺丝钉上螺纹的展开长度相当于斜面的长度，螺纹_____（选填“密”或“稀”）一些的螺丝钉拧起来更省力．三、作图题（共7分）15．如图，作出射向平面镜的入射光线，再作出射向凹透镜后的折射光线．16．如图为一物体在水平传送带上匀速向右运动，画出物体的受力示意图.（_______）17．在图中画出使杠杆在图示位置平衡时所施最小力的示意图．四、实验题（本大题共5小题，共20分）18．图甲是小明安装好的直流电动机模型（主要部件见文字说明）.（1...
