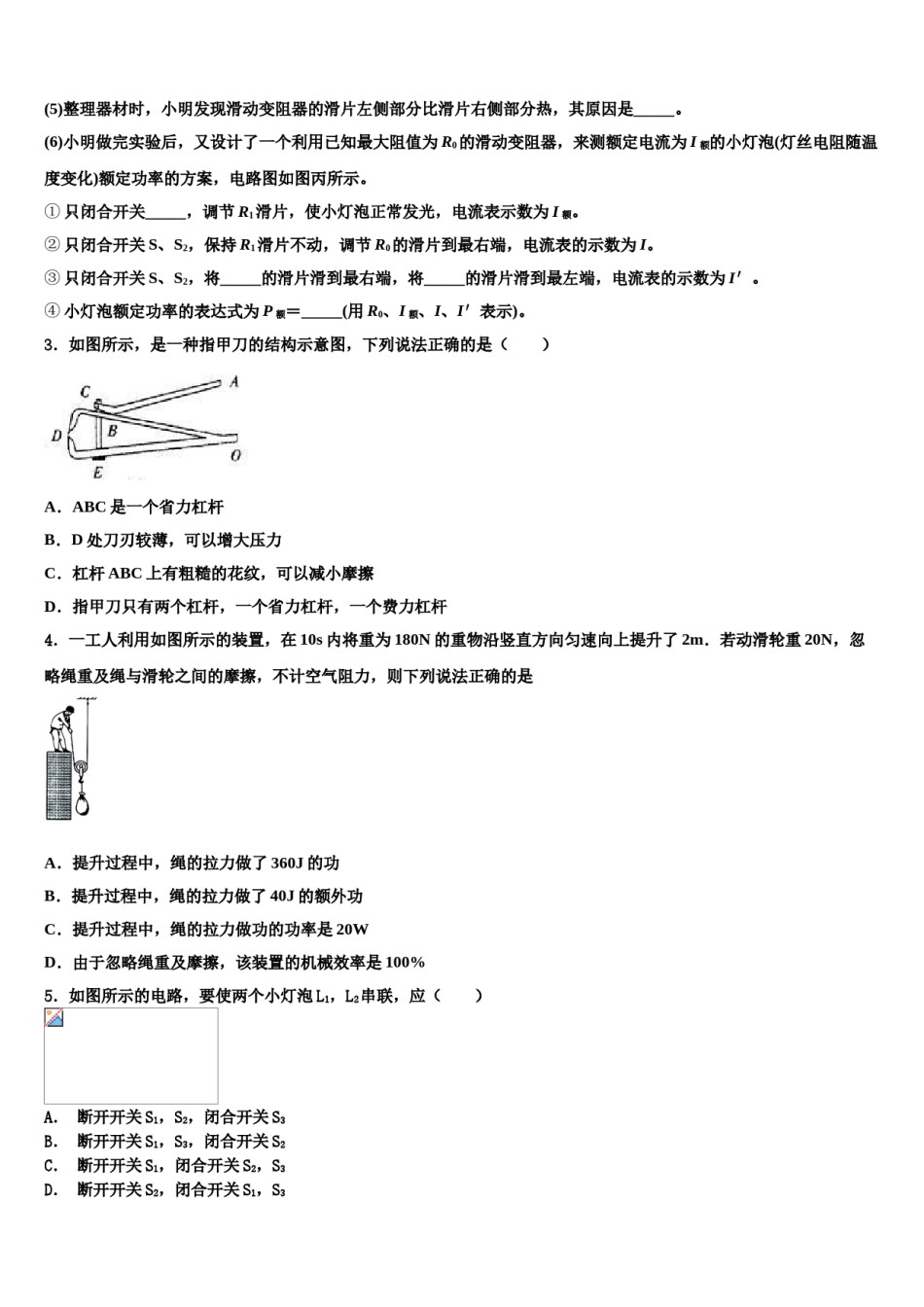

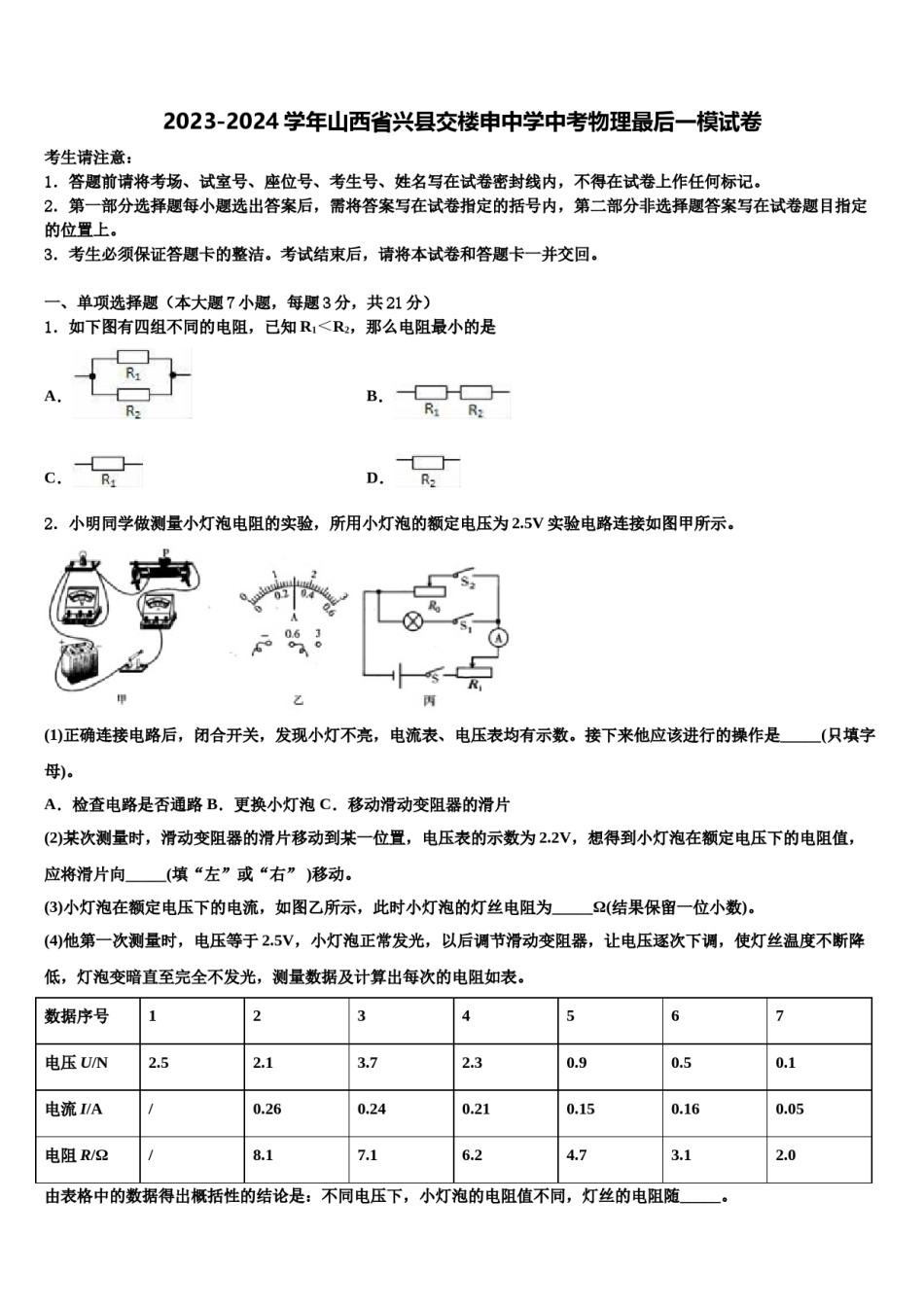

2023-2024学年山西省兴县交楼申中学中考物理最后一模试卷考生请注意：1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。一、单项选择题（本大题7小题，每题3分，共21分）1．如下图有四组不同的电阻，已知R1＜R2，那么电阻最小的是A．B．C．D．2．小明同学做测量小灯泡电阻的实验，所用小灯泡的额定电压为2.5V实验电路连接如图甲所示。(1)正确连接电路后，闭合开关，发现小灯不亮，电流表、电压表均有示数。接下来他应该进行的操作是_____(只填字母)。A．检查电路是否通路B．更换小灯泡C．移动滑动变阻器的滑片(2)某次测量时，滑动变阻器的滑片移动到某一位置，电压表的示数为2.2V，想得到小灯泡在额定电压下的电阻值，应将滑片向_____(填“左”或“右”)移动。(3)小灯泡在额定电压下的电流，如图乙所示，此时小灯泡的灯丝电阻为_____Ω(结果保留一位小数)。(4)他第一次测量时，电压等于2.5V，小灯泡正常发光，以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量数据及计算出每次的电阻如表。数据序号1234567电压U/N2.52.13.72.30.90.50.1电流I/A/0.260.240.210.150.160.05电阻R/Ω/8.17.16.24.73.12.0由表格中的数据得出概括性的结论是：不同电压下，小灯泡的电阻值不同，灯丝的电阻随_____。(5)整理器材时，小明发现滑动变阻器的滑片左侧部分比滑片右侧部分热，其原因是_____。(6)小明做完实验后，又设计了一个利用已知最大阻值为R0的滑动变阻器，来测额定电流为I额的小灯泡(灯丝电阻随温度变化)额定功率的方案，电路图如图丙所示。①只闭合开关_____，调节R1滑片，使小灯泡正常发光，电流表示数为I额。②只闭合开关S、S2，保持R1滑片不动，调节R0的滑片到最右端，电流表的示数为I。③只闭合开关S、S2，将_____的滑片滑到最右端，将_____的滑片滑到最左端，电流表的示数为I′。④小灯泡额定功率的表达式为P额＝_____(用R0、I额、I、I′表示)。3．如图所示，是一种指甲刀的结构示意图，下列说法正确的是（）A．ABC是一个省力杠杆B．D处刀刃较薄，可以增大压力C．杠杆ABC上有粗糙的花纹，可以减小摩擦D．指甲刀只有两个杠杆，一个省力杠杆，一个费力杠杆4．一工人利用如图所示的装置，在10s内将重为180N的重物沿竖直方向匀速向上提升了2m．若动滑轮重20N，忽略绳重及绳与滑轮之间的摩擦，不计空气阻力，则下列说法正确的是A．提升过程中，绳的拉力做了360J的功B．提升过程中，绳的拉力做了40J的额外功C．提升过程中，绳的拉力做功的功率是20WD．由于忽略绳重及摩擦，该装置的机械效率是100%5．如图所示的电路，要使两个小灯泡L1，L2串联，应（）A．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2，S3D．断开开关S2，闭合开关S1，S36．下列对光现象的解释，说法正确的是A．小孔成像是由于光的反射形成B．雨后的彩虹是光的色散现象C．漫反射不遵循光的反射定律D．近视眼镜是凹透镜因为凹透镜对光有会聚作用7．如图所示,是放在形磁铁中央的一段导体,且被两根细线悬挂着,两端连接着导线,在虚线框中接入元件甲可探究电磁感应现象,接入元件乙可探究磁场对电流的作用,则甲乙A．都是电流表B．分别为电源和电流表C．都是电源D．分别为电流表和电源二、填空题（本大题7小题，共21分）8．如图所示，正确使用试电笔的方法是图_____，若笔尖接触被测导线时氖管发光，则被测导线是_____线.甲乙9．2018年12月8日凌晨，嫦娥四号探测器在西昌卫星发射中心成功发射升空（如图所示）．地面控制中心通过_______波向它发出指令，这种波在真空中传播的速度为_______m/s．探测器穿过大气层时，包裹探测器的整流罩与大气层发生剧烈摩擦，温度升高，这是通过_______的方式增加了整流罩的内能．10．小华同学通过实验探究某种液体内部的压强p与深度h的关系，根据实验数据绘出了如图的图象由图象...
