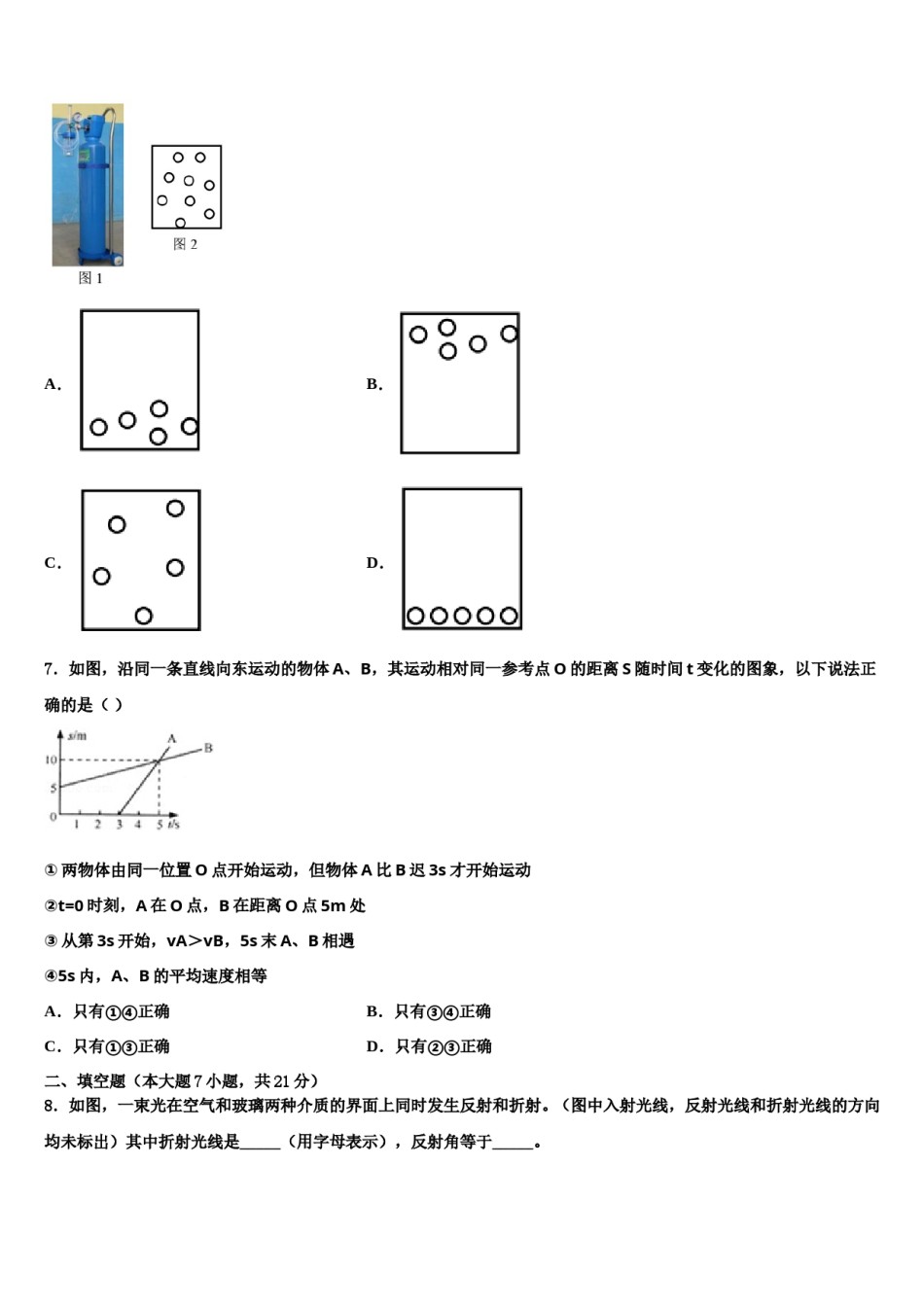

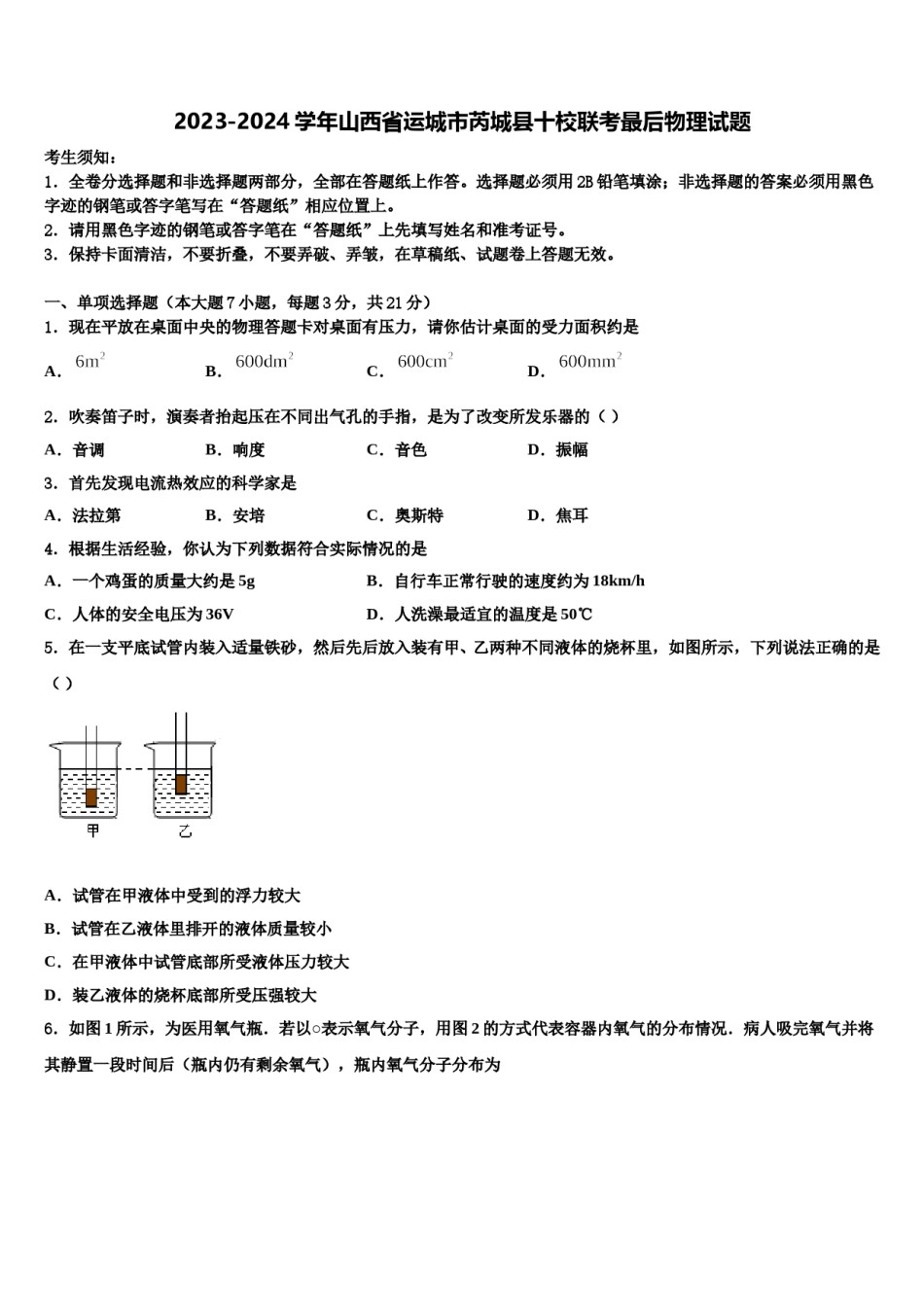

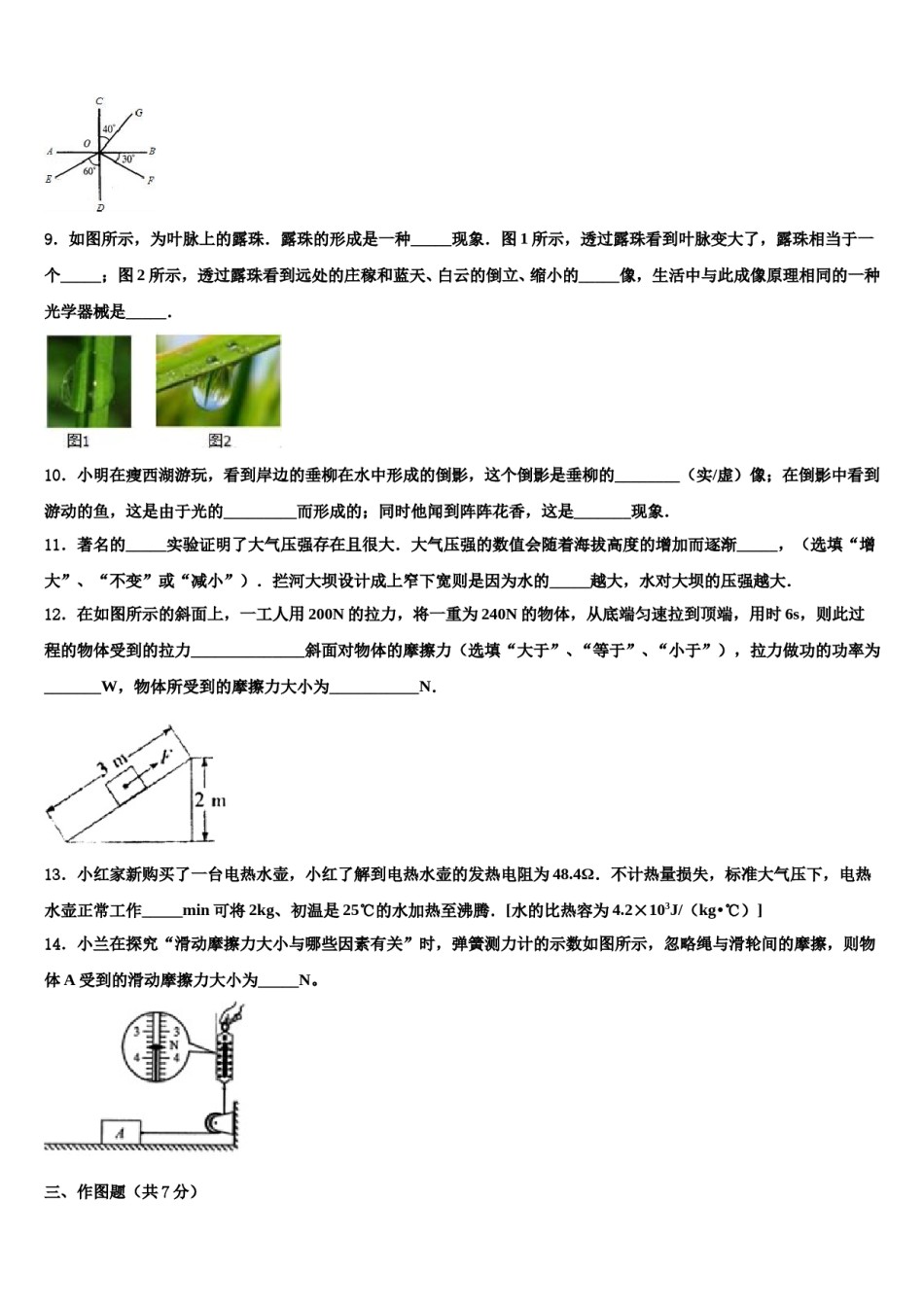

2023-2024学年山西省运城市芮城县十校联考最后物理试题考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。一、单项选择题（本大题7小题，每题3分，共21分）1．现在平放在桌面中央的物理答题卡对桌面有压力，请你估计桌面的受力面积约是A．B．C．D．2．吹奏笛子时，演奏者抬起压在不同出气孔的手指，是为了改变所发乐器的（）A．音调B．响度C．音色D．振幅3．首先发现电流热效应的科学家是A．法拉第B．安培C．奥斯特D．焦耳4．根据生活经验，你认为下列数据符合实际情况的是A．一个鸡蛋的质量大约是5gB．自行车正常行驶的速度约为18km/hC．人体的安全电压为36VD．人洗澡最适宜的温度是50℃5．在一支平底试管内装入适量铁砂，然后先后放入装有甲、乙两种不同液体的烧杯里，如图所示，下列说法正确的是（）A．试管在甲液体中受到的浮力较大B．试管在乙液体里排开的液体质量较小C．在甲液体中试管底部所受液体压力较大D．装乙液体的烧杯底部所受压强较大6．如图1所示，为医用氧气瓶．若以○表示氧气分子，用图2的方式代表容器内氧气的分布情况．病人吸完氧气并将其静置一段时间后（瓶内仍有剩余氧气），瓶内氧气分子分布为A．B．C．D．7．如图，沿同一条直线向东运动的物体A、B，其运动相对同一参考点O的距离S随时间t变化的图象，以下说法正确的是（）①两物体由同一位置O点开始运动，但物体A比B迟3s才开始运动②t=0时刻，A在O点，B在距离O点5m处③从第3s开始，vA＞vB，5s末A、B相遇④5s内，A、B的平均速度相等A．只有①④正确B．只有③④正确C．只有①③正确D．只有②③正确二、填空题（本大题7小题，共21分）8．如图，一束光在空气和玻璃两种介质的界面上同时发生反射和折射。（图中入射光线，反射光线和折射光线的方向均未标出）其中折射光线是_____（用字母表示），反射角等于_____。9．如图所示，为叶脉上的露珠．露珠的形成是一种_____现象．图1所示，透过露珠看到叶脉变大了，露珠相当于一个_____；图2所示，透过露珠看到远处的庄稼和蓝天、白云的倒立、缩小的_____像，生活中与此成像原理相同的一种光学器械是_____．10．小明在瘦西湖游玩，看到岸边的垂柳在水中形成的倒影，这个倒影是垂柳的________（实/虚）像；在倒影中看到游动的鱼，这是由于光的_________而形成的；同时他闻到阵阵花香，这是_______现象．11．著名的_____实验证明了大气压强存在且很大．大气压强的数值会随着海拔高度的增加而逐渐_____，（选填“增大”、“不变”或“减小”）．拦河大坝设计成上窄下宽则是因为水的_____越大，水对大坝的压强越大．12．在如图所示的斜面上，一工人用200N的拉力，将一重为240N的物体，从底端匀速拉到顶端，用时6s，则此过程的物体受到的拉力______________斜面对物体的摩擦力（选填“大于”、“等于”、“小于”），拉力做功的功率为_______W，物体所受到的摩擦力大小为___________N．13．小红家新购买了一台电热水壶，小红了解到电热水壶的发热电阻为48.4Ω．不计热量损失，标准大气压下，电热水壶正常工作_____min可将2kg、初温是25℃的水加热至沸腾．[水的比热容为4.2×103J/（kg•℃）]14．小兰在探究“滑动摩擦力大小与哪些因素有关”时，弹簧测力计的示数如图所示，忽略绳与滑轮间的摩擦，则物体A受到的滑动摩擦力大小为_____N。三、作图题（共7分）15．如图是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在示意图中画出阻力臂l2（图中阻力F2已标出），并画出施加在A点的最小动力F1．（_____）16．如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F浮的示意图。（_____）17．根据平面镜成像的特点，在如图中画出物体AB在平面镜MN中成的像A′B′。（______）四、实验题（本大题共5小题，共20分）18．“测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6V，小灯...
