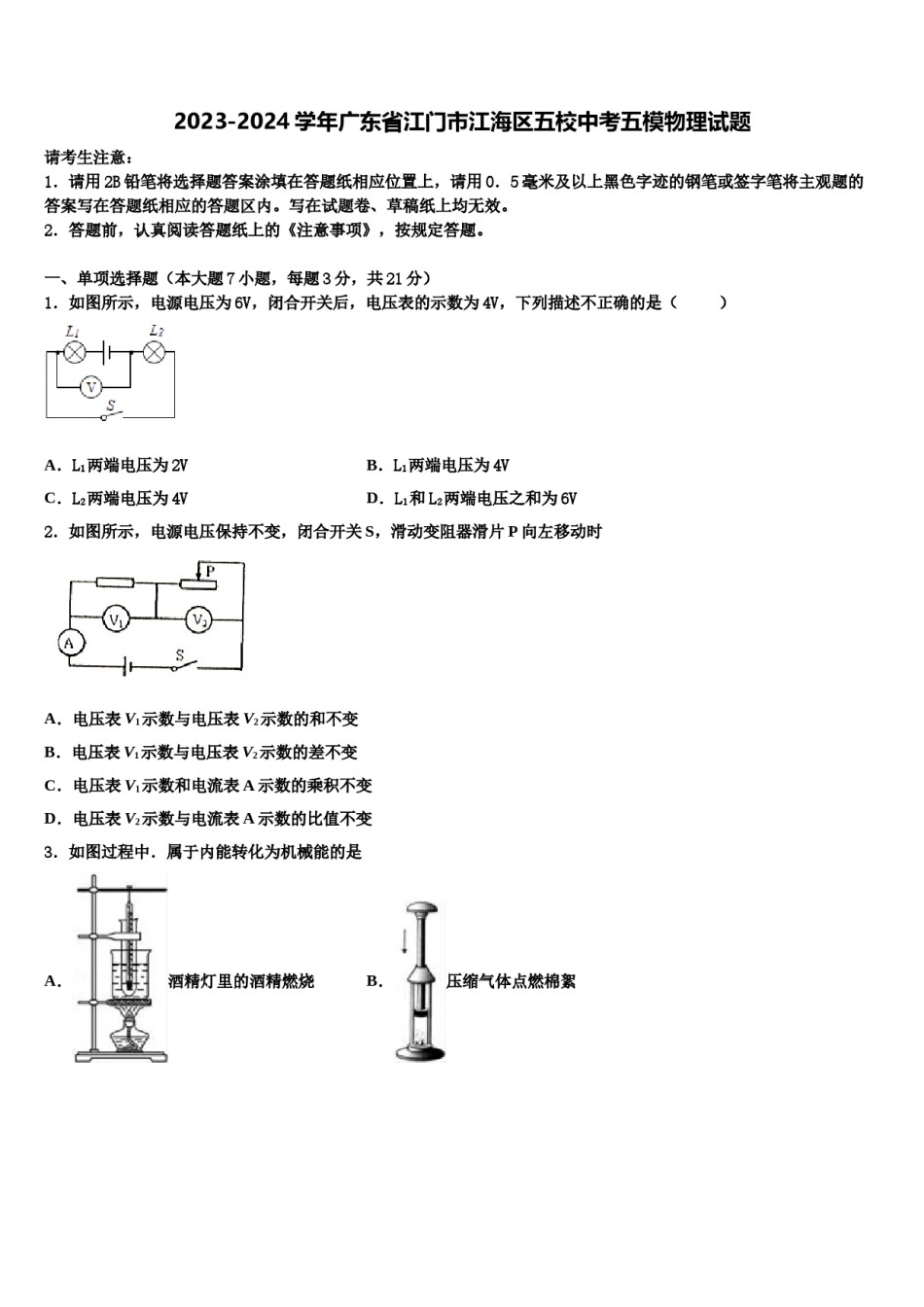

2023-2024学年广东省江门市江海区五校中考五模物理试题请考生注意：1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。一、单项选择题（本大题7小题，每题3分，共21分）1．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2VB．L1两端电压为4VC．L2两端电压为4VD．L1和L2两端电压之和为6V2．如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向左移动时A．电压表V1示数与电压表V2示数的和不变B．电压表V1示数与电压表V2示数的差不变C．电压表V1示数和电流表A示数的乘积不变D．电压表V2示数与电流表A示数的比值不变3．如图过程中．属于内能转化为机械能的是A．酒精灯里的酒精燃烧B．压缩气体点燃棉絮C．内燃机的压缩冲程D．水蒸气将软木塞冲出4．图甲所示，规格相同的容器装了相同质量的纯净水．用不同加热器加热、忽略散热，得到图乙所示的水温与加热时间的图线，则A．甲烧杯中的水温度升的比较快，说明比热容比乙杯中的水比热容小；B．加热相同时间，两杯水吸收的热量相同；C．吸收相同的热量，甲杯的水升温比乙杯的多；D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同；5．小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是（）A．B．C．D．6．如图所示，不计质量的硬杆处于水平静止状态，以下说法错误的是A．由图得，FA<GB．硬杆始终保持水平静止状态，改变FA的方向，FA的大小也会改变C．硬杆始终保持水平静止状态，无论怎样改变FA的方向，FA始终小于GD．撤去FA在B点施加一个力FA，若FA=FB，则二力的力臂也满足lA=lB7．下列说法正确的是（）A．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥B．摩擦起电的实质是正电荷发生了转移C．金属导体中自由电子定向移动的方向就是电流的方向D．家庭中使用的电热水器的发热体用的是超导材料二、填空题（本大题7小题，共21分）8．如图所示，化学老师在做“稀释浓硫酸”的演示实验时，发现用于搅拌的玻璃棒“折断”了。从物理学角度来看，这一现象是由于光的___________而形成的；同学们可以看到水中玻璃棒___________(选填“放大”“缩小”或“等大”)的虚像。9．在斜面上拉一个重4.5N的物体到高处，沿斜面向上的拉力为1.8N，斜面长1.2m、高0.3m。把重物直接提升h所做的功作为有用功，这个斜面的机械效率是_______；因物体在斜面上受到的摩擦力是一个“不可直接测量”量，但是能通过“可测量”量求出摩擦力f的大小。对于倾斜程度不同的斜面，如图，斜面的长s和斜面的高h均为“可测量”量，在拉力F作用下（拉力方向沿斜面向上）使重为G的滑块沿斜面匀速移动时，物体受到的摩擦力f的大小可能是_________________。10．学生电学实验时用的一节新干电池电压为______伏，教室里日光灯与投影仪之间是______连接的（选填“串联”或“并联”），学校每月耗电量用_____表测量。11．冬季，为避免高压线结冰而导致输电线路损坏，电业局频频出招：利用无人机装配喷火器喷火，通过_____方式改变内能，使冰熔化；利用电流的热效应，通过_____（选填“增大”或“减小”）电流，使电线温度升高。12．在电学实验中，电流表应____接入待测电路，电压表应____接入待测电路，连接电路过程中电键应处于_________状态。13．一只燕子在平静的湖面上飞过，当燕子距水面6m时，它的“倒影”距水面_____m，当它竖直向上远离湖面的过程中，其“倒影”_____（选填“变大”、“变小”或“不变”）．14．如图是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管_____（发光/不发光）。为了防止漏电，避免对人体造成伤害，应该将______孔接地。三、作图题（共7分）15．要求同时满足电磁铁磁性有无可以控制；能改变电磁铁磁性的强弱；电路接通后使小磁针静止时在如图所示的位置．请在虚线框将电路补充完全．16．如图所示，一个凸透镜的主光轴与平...
