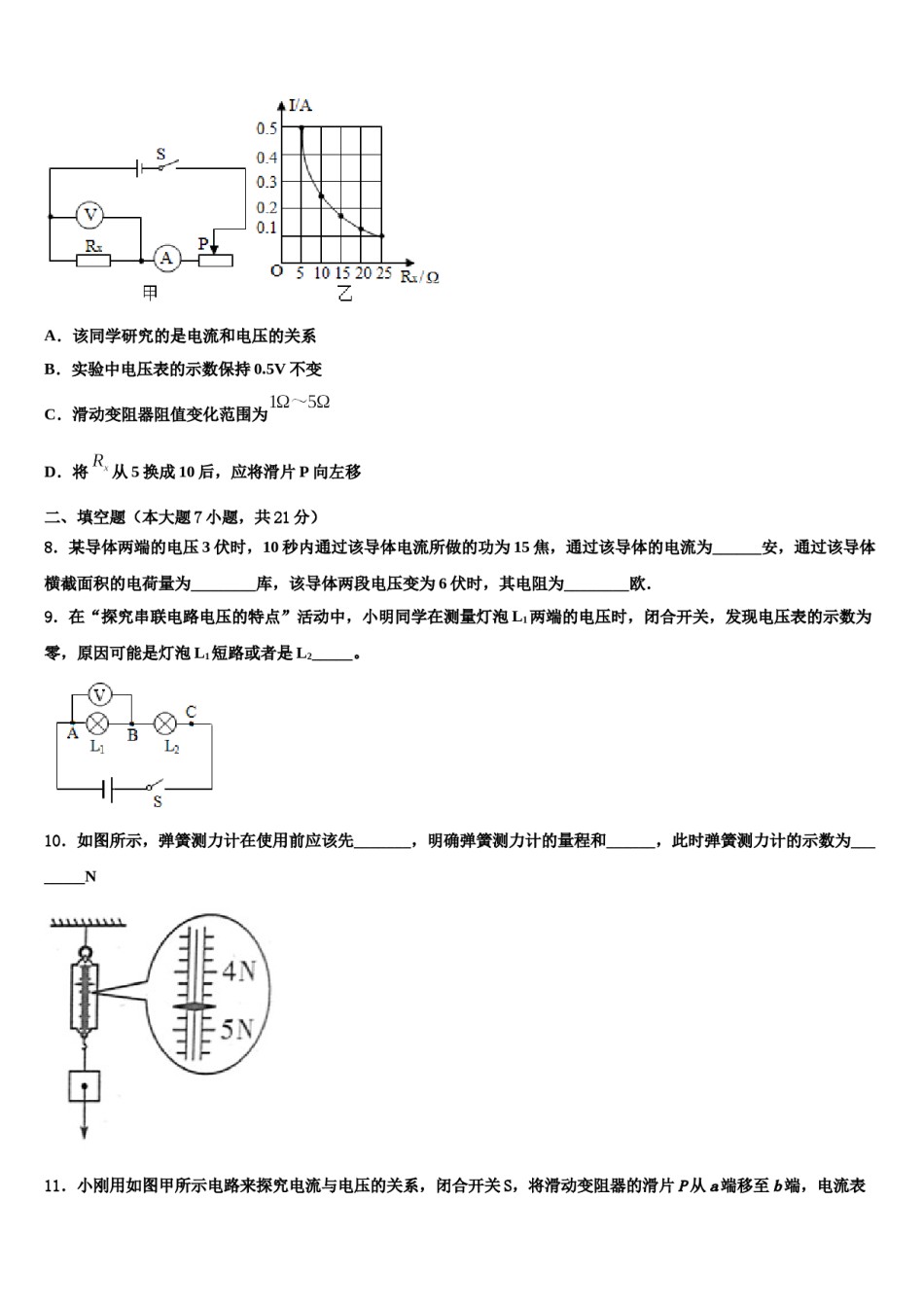

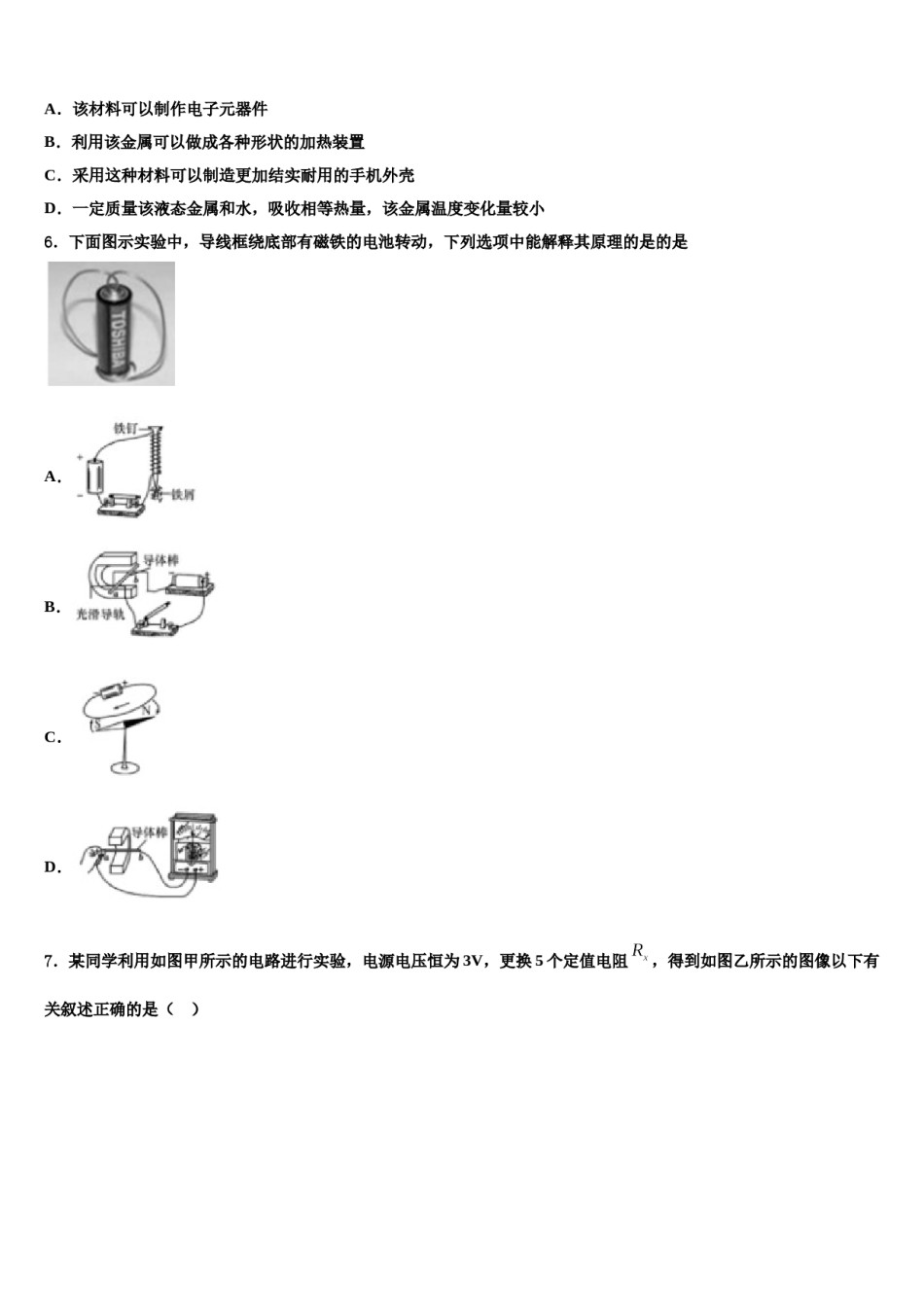

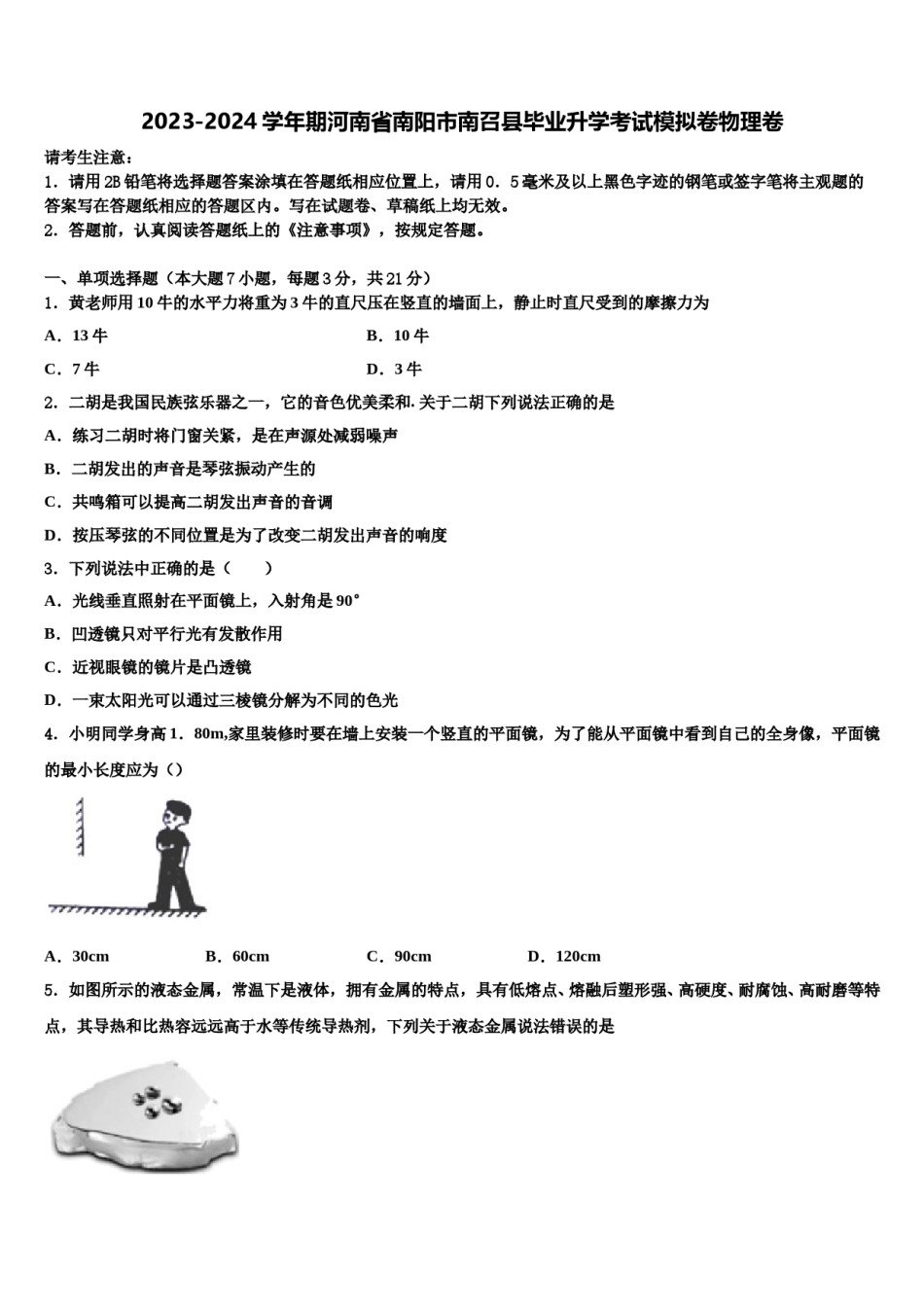

2023-2024学年期河南省南阳市南召县毕业升学考试模拟卷物理卷请考生注意：1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。一、单项选择题（本大题7小题，每题3分，共21分）1．黄老师用10牛的水平力将重为3牛的直尺压在竖直的墙面上，静止时直尺受到的摩擦力为A．13牛B．10牛C．7牛D．3牛2．二胡是我国民族弦乐器之一，它的音色优美柔和.关于二胡下列说法正确的是A．练习二胡时将门窗关紧，是在声源处减弱噪声B．二胡发出的声音是琴弦振动产生的C．共鸣箱可以提高二胡发出声音的音调D．按压琴弦的不同位置是为了改变二胡发出声音的响度3．下列说法中正确的是（）A．光线垂直照射在平面镜上，入射角是90°B．凹透镜只对平行光有发散作用C．近视眼镜的镜片是凸透镜D．一束太阳光可以通过三棱镜分解为不同的色光4．小明同学身高1．80m,家里装修时要在墙上安装一个竖直的平面镜，为了能从平面镜中看到自己的全身像，平面镜的最小长度应为（）A．30cmB．60cmC．90cmD．120cm5．如图所示的液态金属，常温下是液体，拥有金属的特点，具有低熔点、熔融后塑形强、高硬度、耐腐蚀、高耐磨等特点，其导热和比热容远远高于水等传统导热剂，下列关于液态金属说法错误的是A．该材料可以制作电子元器件B．利用该金属可以做成各种形状的加热装置C．采用这种材料可以制造更加结实耐用的手机外壳D．一定质量该液态金属和水，吸收相等热量，该金属温度变化量较小6．下面图示实验中，导线框绕底部有磁铁的电池转动，下列选项中能解释其原理的是的是A．B．C．D．7．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻，得到如图乙所示的图像以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5V不变C．滑动变阻器阻值变化范围为D．将从5换成10后，应将滑片P向左移二、填空题（本大题7小题，共21分）8．某导体两端的电压3伏时，10秒内通过该导体电流所做的功为15焦，通过该导体的电流为______安，通过该导体横截面积的电荷量为________库，该导体两段电压变为6伏时，其电阻为________欧．9．在“探究串联电路电压的特点”活动中，小明同学在测量灯泡L1两端的电压时，闭合开关，发现电压表的示数为零，原因可能是灯泡L1短路或者是L2_____。10．如图所示，弹簧测力计在使用前应该先_______，明确弹簧测力计的量程和______，此时弹簧测力计的示数为________N11．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R1的阻值是____Ω．实验时，电源电压保持5V不变，当滑片P位于a端时，由图象可得滑动变阻器消耗的电功率是_____W．此时，电阻R1在10min内产生的热量为_____J．12．如图所示，松手后装有磁铁的两辆小车彼此分开，这说明_____。13．某家庭电能表如图所示，现在的示数是__________kW•h．若该家庭单独让空调工作1min，空调消耗的电能为8.64×104J时，则电能表转盘转了__________转，空调的电功率是__________W．14．如图所示，用动滑轮将重为10N的物体竖直向上匀速提升20cm，拉力为6N．此过程中拉力做的功为_______J，动滑轮的机械效率为_______.物体在上升过程中，机械能将_______（选填“增大”、”减小”或“不变”）.三、作图题（共7分）15．请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极．（________）16．如图所示，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）.请在图中标出电源的“＋”、“—”极，并画出螺线管的绕法（至少三圈）.（_____）17．在图中虚线框A和B内分别接入开关和电灯（元件符号：开关，电灯），并完成三孔插座的连接，使电路符合安全用电的要求．四、实验题（本大题共5小题，共20分）18．为了探究平面镜成像特点，小萍将一块厚度为0.5cm的玻璃板（如图甲所示，P和Q两个平面都可以作为平面镜使用）竖...
