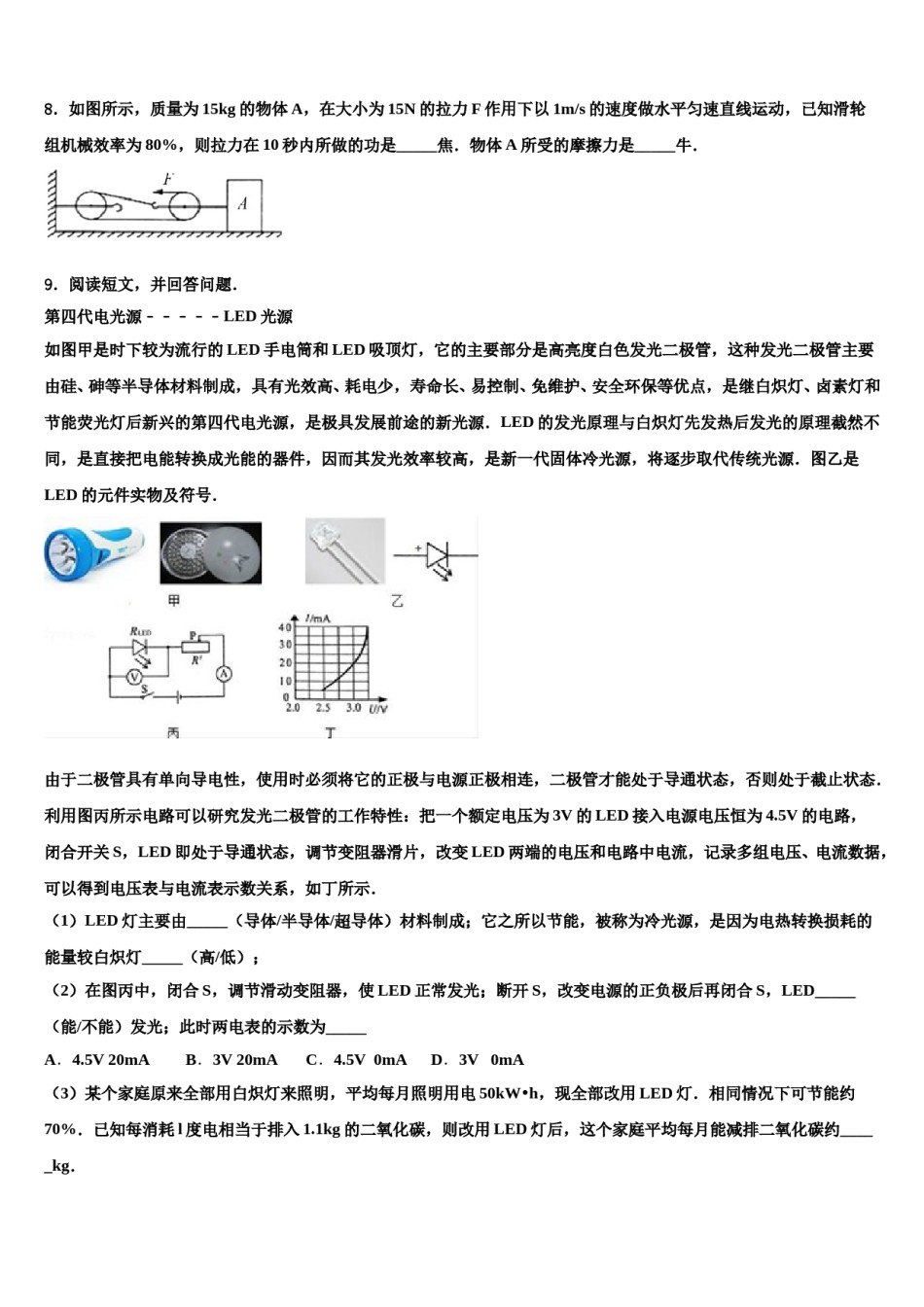

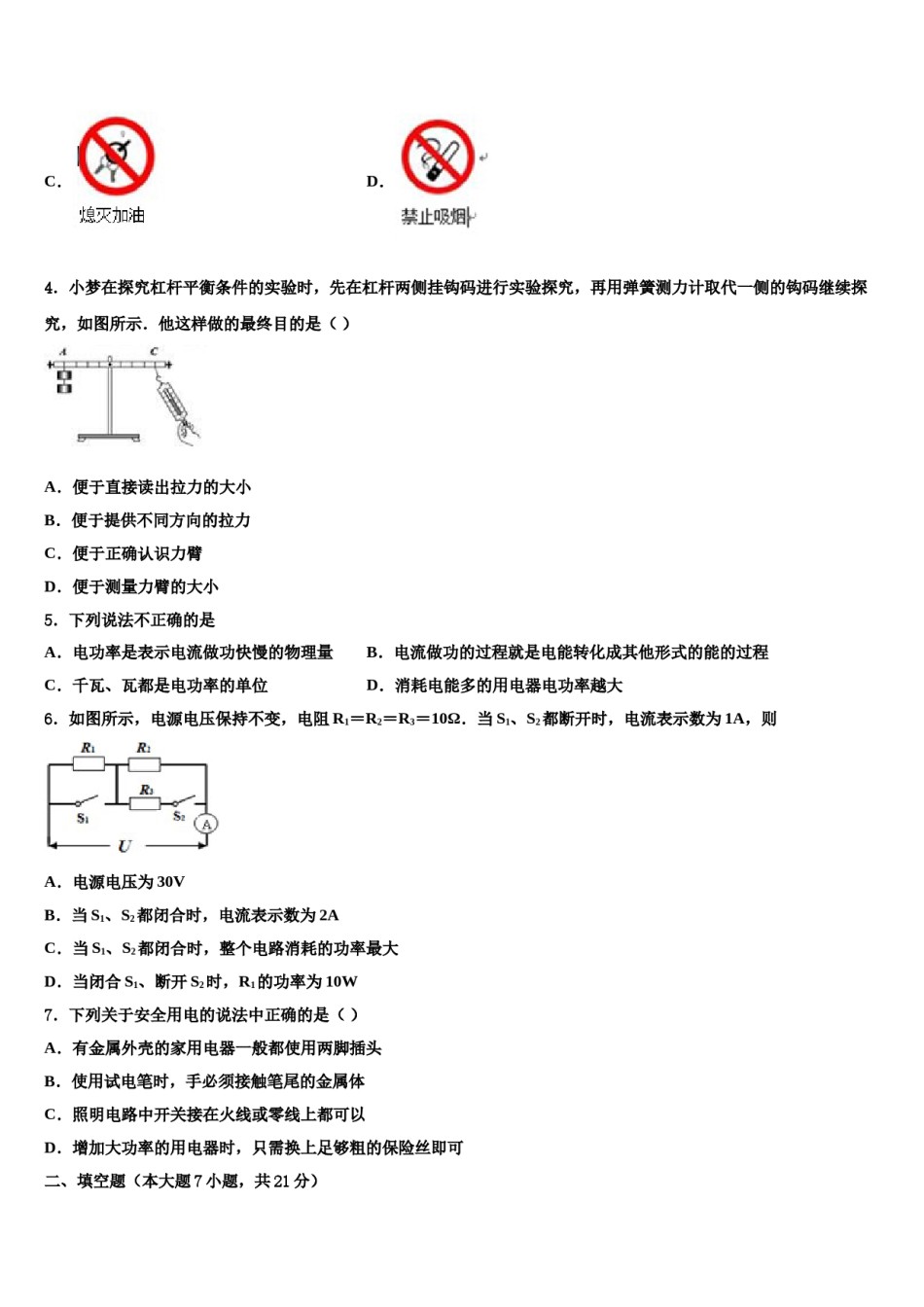

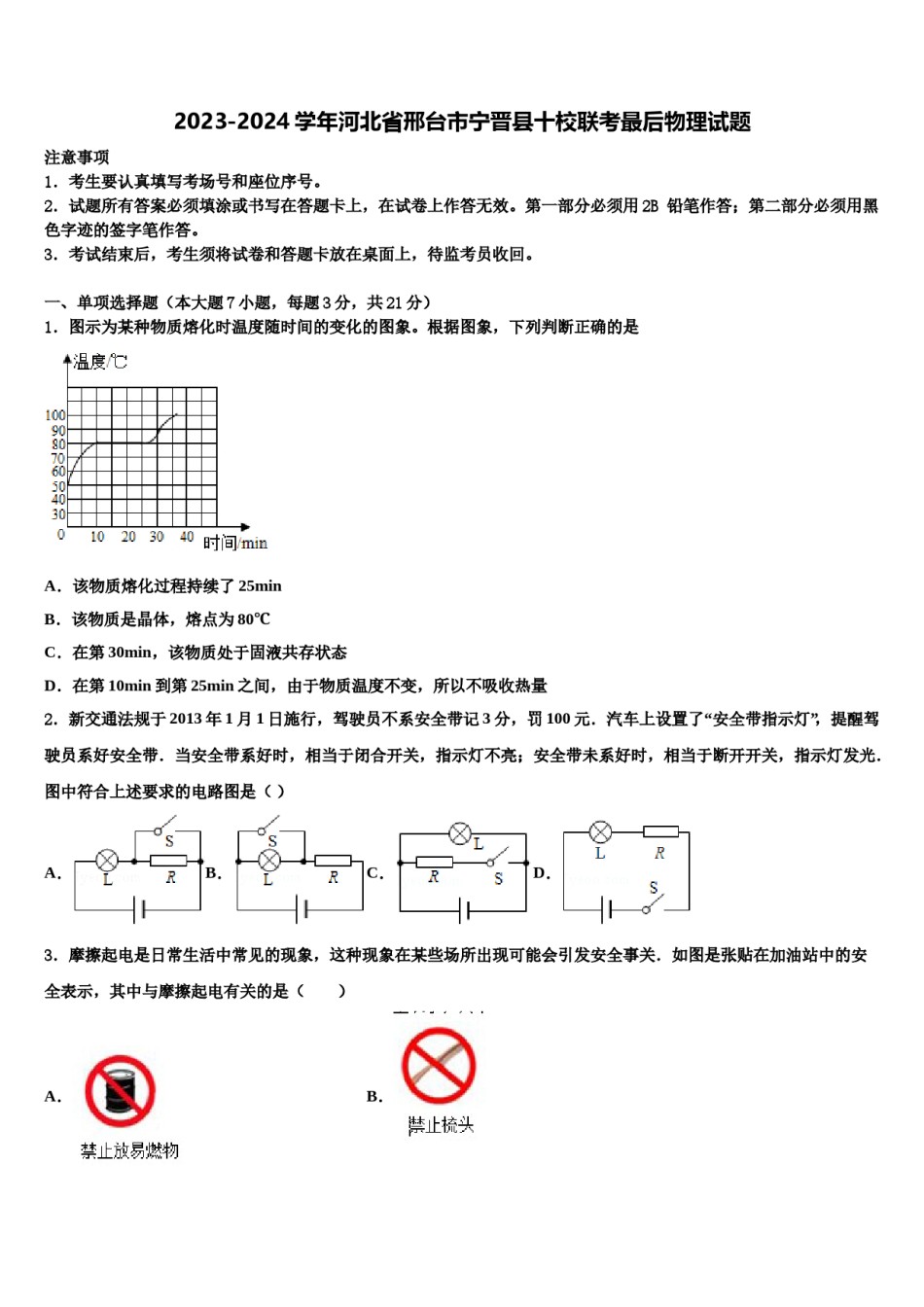

2023-2024学年河北省邢台市宁晋县十校联考最后物理试题注意事项铅笔作答；第二部分必须用黑1．考生要认真填写考场号和座位序号。2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B色字迹的签字笔作答。3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。一、单项选择题（本大题7小题，每题3分，共21分）1．图示为某种物质熔化时温度随时间的变化的图象。根据图象，下列判断正确的是A．该物质熔化过程持续了25minB．该物质是晶体，熔点为80℃C．在第30min，该物质处于固液共存状态D．在第10min到第25min之间，由于物质温度不变，所以不吸收热量2．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A．B．C．D．3．摩擦起电是日常生活中常见的现象，这种现象在某些场所出现可能会引发安全事关．如图是张贴在加油站中的安全表示，其中与摩擦起电有关的是（）A．B．C．D．4．小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示．他这样做的最终目的是（）A．便于直接读出拉力的大小B．便于提供不同方向的拉力C．便于正确认识力臂D．便于测量力臂的大小5．下列说法不正确的是A．电功率是表示电流做功快慢的物理量B．电流做功的过程就是电能转化成其他形式的能的过程C．千瓦、瓦都是电功率的单位D．消耗电能多的用电器电功率越大6．如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω．当S1、S2都断开时，电流表示数为1A，则A．电源电压为30VB．当S1、S2都闭合时，电流表示数为2AC．当S1、S2都闭合时，整个电路消耗的功率最大D．当闭合S1、断开S2时，R1的功率为10W7．下列关于安全用电的说法中正确的是（）A．有金属外壳的家用电器一般都使用两脚插头B．使用试电笔时，手必须接触笔尾的金属体C．照明电路中开关接在火线或零线上都可以D．增加大功率的用电器时，只需换上足够粗的保险丝即可二、填空题（本大题7小题，共21分）8．如图所示，质量为15kg的物体A，在大小为15N的拉力F作用下以1m/s的速度做水平匀速直线运动，已知滑轮组机械效率为80%，则拉力在10秒内所做的功是_____焦．物体A所受的摩擦力是_____牛．9．阅读短文，并回答问题．第四代电光源﹣﹣﹣﹣﹣LED光源如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示．（1）LED灯主要由_____（导体/半导体/超导体）材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯_____（高/低）；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED_____（能/不能）发光；此时两电表的示数为_____D．3V0mAA．4.5V20mAB．3V20mAC．4.5V0mA（3）某个家庭原来全部用白炽灯来照明，平均每月照明用电50kW•h，现全部改用LED灯．相同情况下可节能约70%．已知每消耗l度电相当于排入1.1kg的二氧化碳，则改用LED灯后，这个家庭平均每月能减排二氧化碳约_____kg．10．在学校的联欢会上，优美的琴声是由于...
