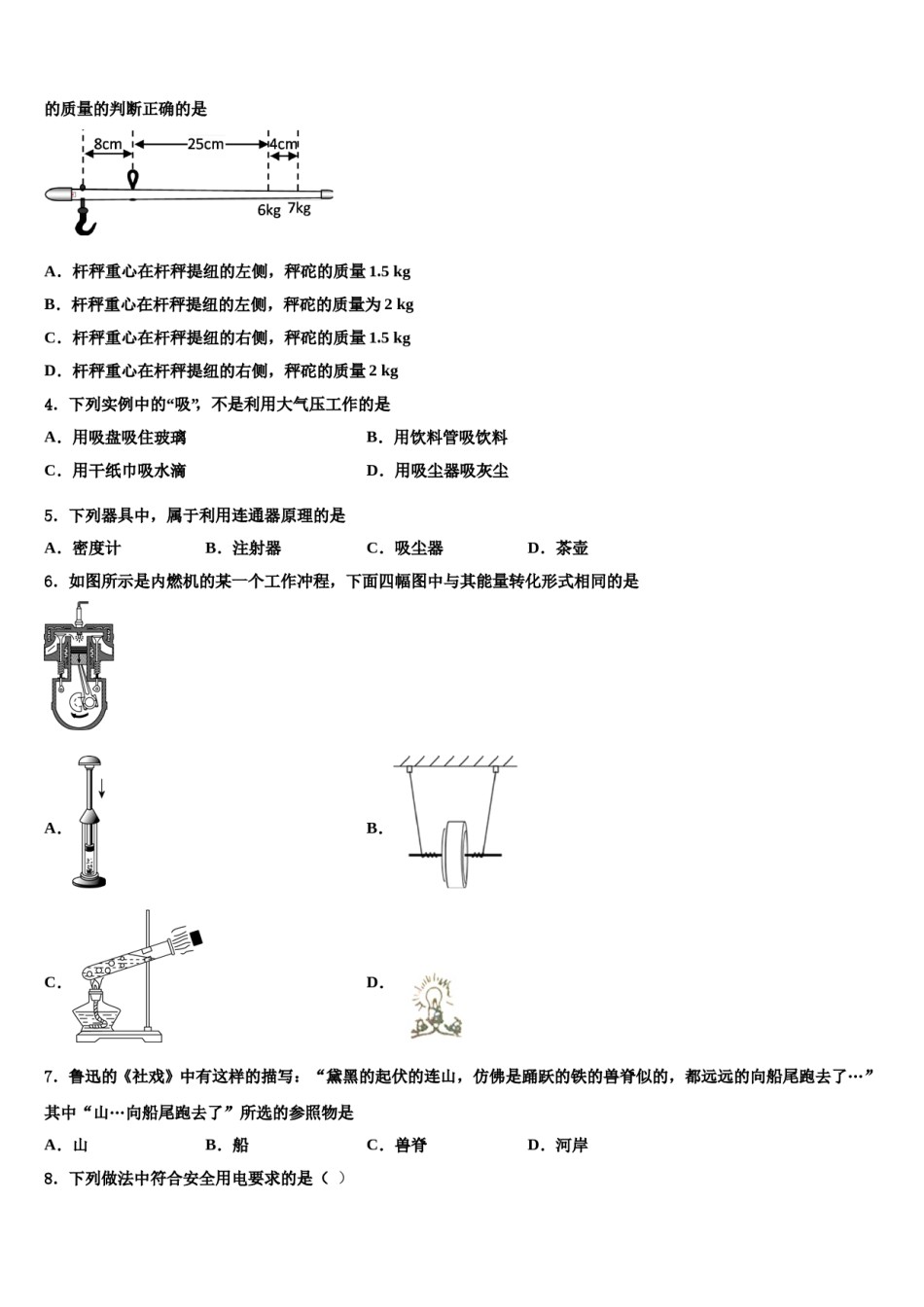

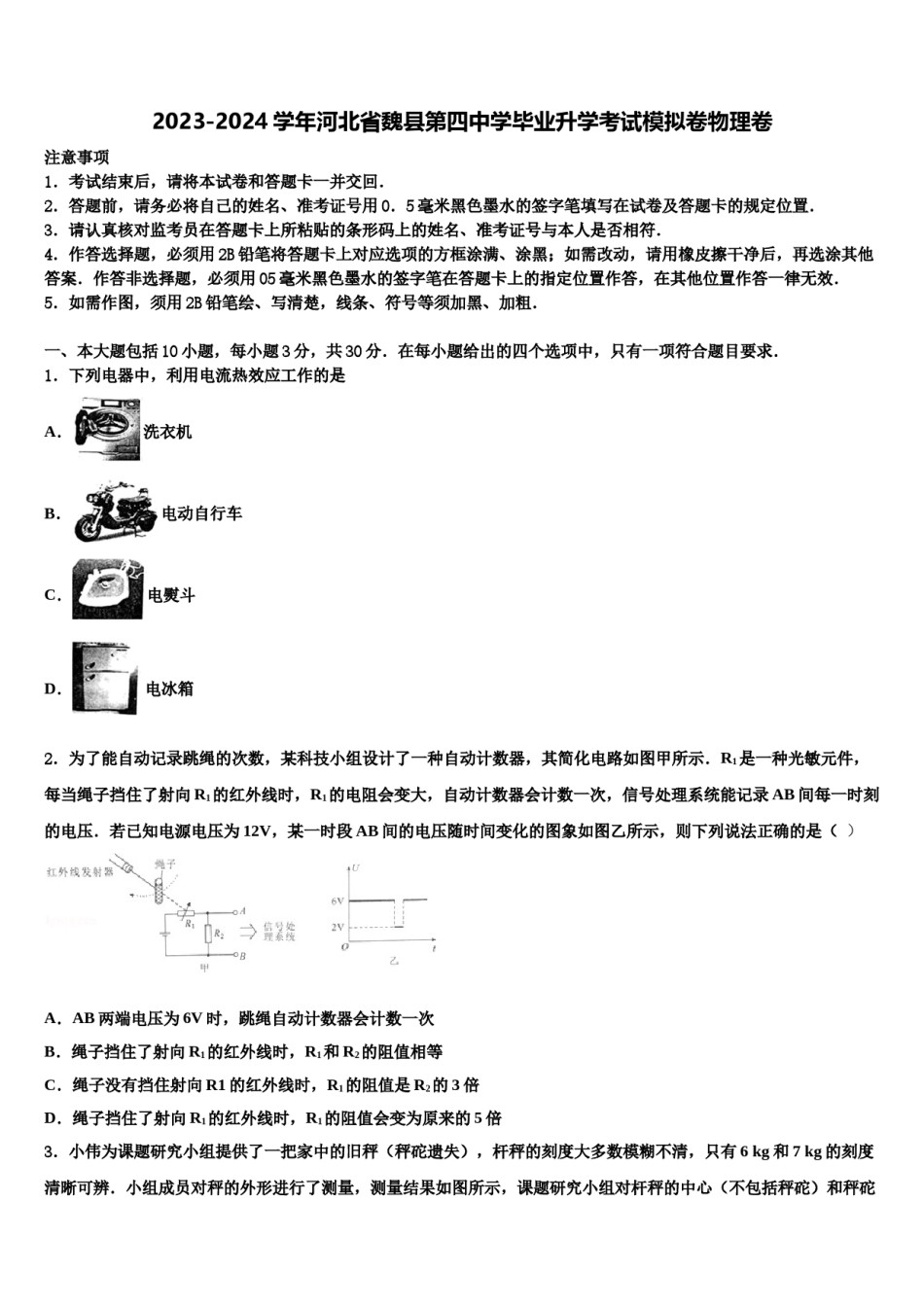

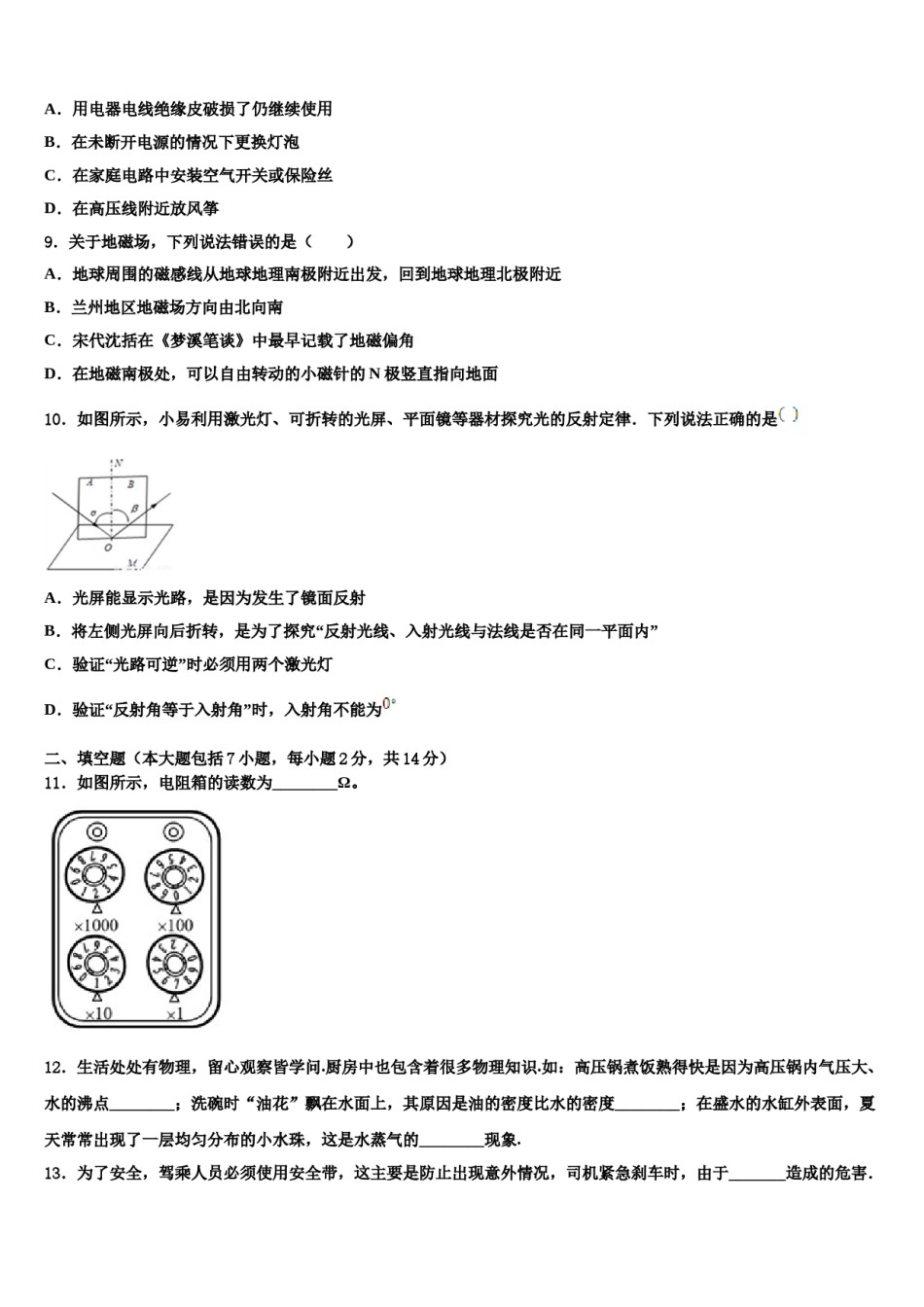

2023-2024学年河北省魏县第四中学毕业升学考试模拟卷物理卷注意事项1．考试结束后，请将本试卷和答题卡一并交回．2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1．下列电器中，利用电流热效应工作的是A．洗衣机B．电动自行车C．电熨斗D．电冰箱2．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示．R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压．若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（）A．AB两端电压为6V时，跳绳自动计数器会计数一次B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍3．小伟为课题研究小组提供了一把家中的旧秤（秤砣遗失），杆秤的刻度大多数模糊不清，只有6kg和7kg的刻度清晰可辨．小组成员对秤的外形进行了测量，测量结果如图所示，课题研究小组对杆秤的中心（不包括秤砣）和秤砣的质量的判断正确的是A．杆秤重心在杆秤提纽的左侧，秤砣的质量1.5kgB．杆秤重心在杆秤提纽的左侧，秤砣的质量为2kgC．杆秤重心在杆秤提纽的右侧，秤砣的质量1.5kgD．杆秤重心在杆秤提纽的右侧，秤砣的质量2kg4．下列实例中的“吸”，不是利用大气压工作的是A．用吸盘吸住玻璃B．用饮料管吸饮料C．用干纸巾吸水滴D．用吸尘器吸灰尘5．下列器具中，属于利用连通器原理的是A．密度计B．注射器C．吸尘器D．茶壶6．如图所示是内燃机的某一个工作冲程，下面四幅图中与其能量转化形式相同的是A．B．C．D．7．鲁迅的《社戏》中有这样的描写：“黛黑的起伏的连山，仿佛是踊跃的铁的兽脊似的，都远远的向船尾跑去了…”其中“山…向船尾跑去了”所选的参照物是A．山B．船C．兽脊D．河岸8．下列做法中符合安全用电要求的是（）A．用电器电线绝缘皮破损了仍继续使用B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．在高压线附近放风筝9．关于地磁场，下列说法错误的是（）A．地球周围的磁感线从地球地理南极附近出发，回到地球地理北极附近B．兰州地区地磁场方向由北向南C．宋代沈括在《梦溪笔谈》中最早记载了地磁偏角D．在地磁南极处，可以自由转动的小磁针的N极竖直指向地面10．如图所示，小易利用激光灯、可折转的光屏、平面镜等器材探究光的反射定律．下列说法正确的是A．光屏能显示光路，是因为发生了镜面反射B．将左侧光屏向后折转，是为了探究“反射光线、入射光线与法线是否在同一平面内”C．验证“光路可逆”时必须用两个激光灯D．验证“反射角等于入射角”时，入射角不能为二、填空题（本大题包括7小题，每小题2分，共14分）11．如图所示，电阻箱的读数为________Ω。12．生活处处有物理，留心观察皆学问.厨房中也包含着很多物理知识.如：高压锅煮饭熟得快是因为高压锅内气压大、水的沸点________；洗碗时“油花”飘在水面上，其原因是油的密度比水的密度________；在盛水的水缸外表面，夏天常常出现了一层均匀分布的小水珠，这是水蒸气的________现象.13．为了安全，驾乘人员必须使用安全带，这主要是防止出现意外情况，司机紧急刹车时，由于_______造成的危害．安全带做得扁而宽大是为了减小安全带对人的________．14．海洋中有一种会放电的鱼叫电鳐，它放电时最高电压可高达200V，即为__________kV，游近电鳐的鱼会被电死或电晕，因为海水是________...
