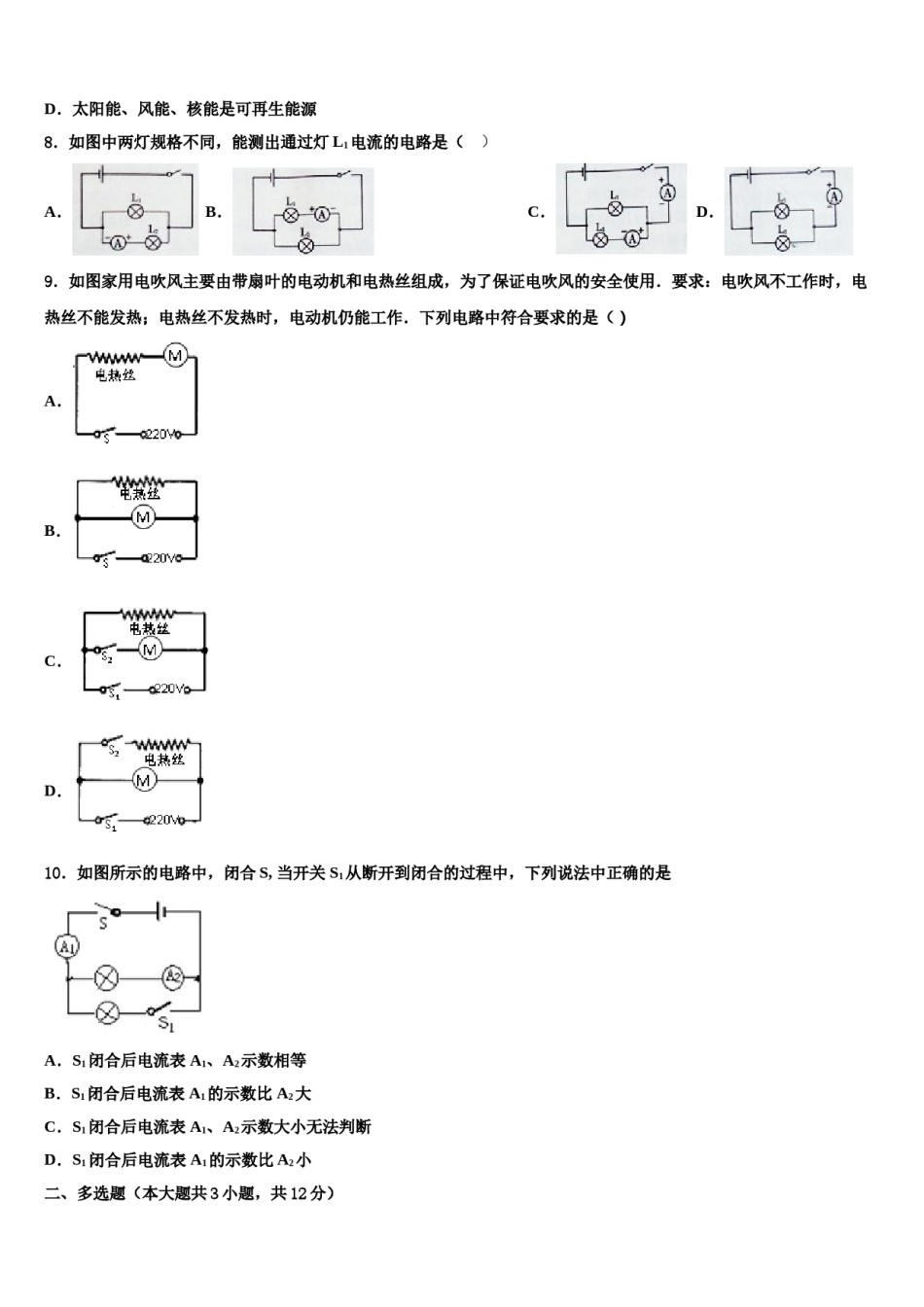

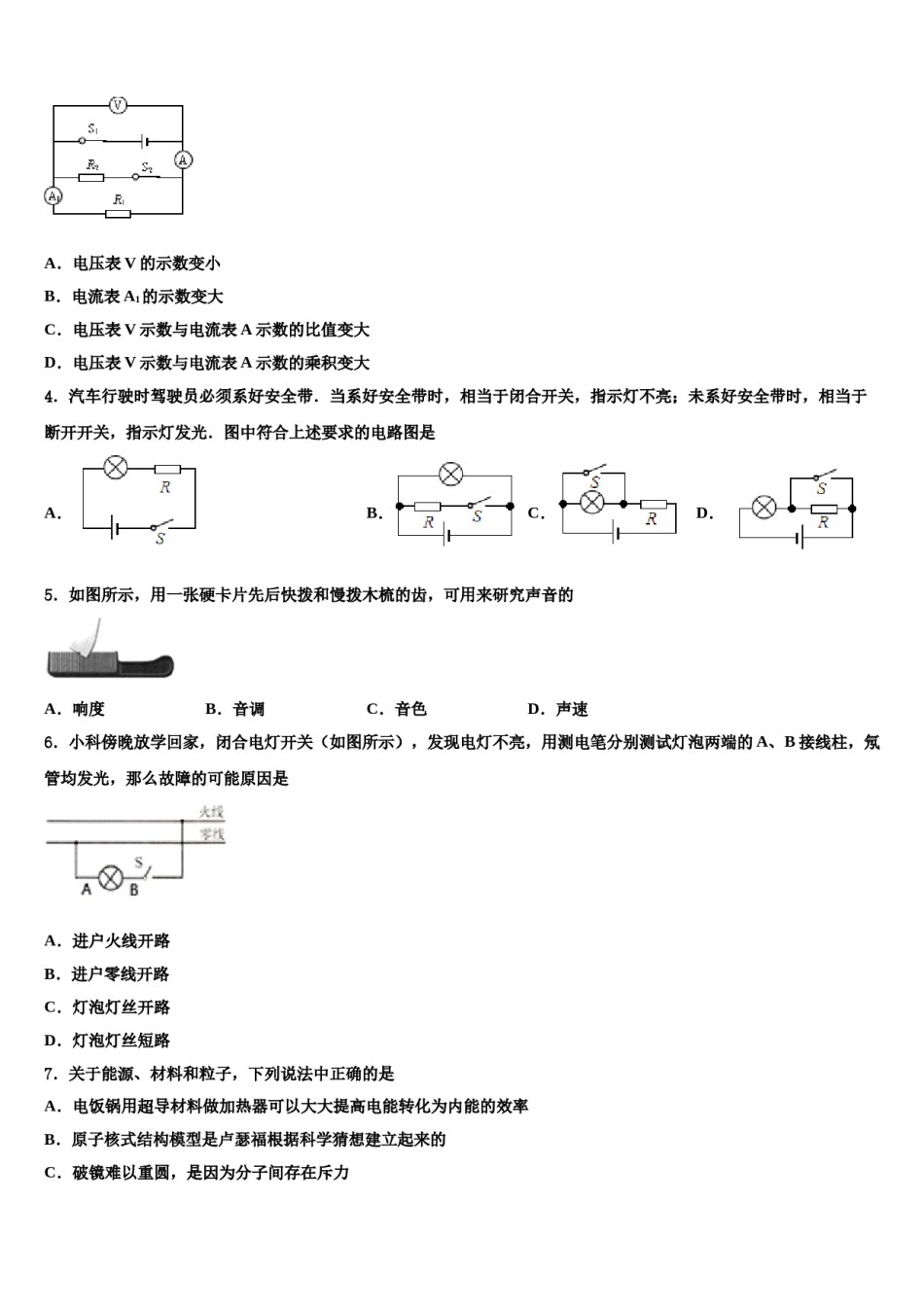

2023-2024学年辽宁省盘锦市名校中考物理四模试卷注意事项铅笔作答；第二部分必须用黑1．考生要认真填写考场号和座位序号。2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B色字迹的签字笔作答。3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。一、单选题（本大题共10小题，共30分）1．装有不同液体的甲、乙两烧杯，放入两个完全相同的物体，当物体静止后两烧杯中液面恰好相平，如图所示．液体对甲、乙两烧杯底部的压强分别是、，液体对两物体的浮力分别是、，下列判断正确的是A．，B．，C．，D．，2．如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，同时闭合开关S1和S，发现台灯L1不亮，但L正常发光，电路中开关及导线良好，用试电笔测M点，氖管不发光，再测N点，试电笔发光，下列说法正确的是A．进户零线断路B．台灯L1断路C．试电笔氖管发光人不会触电是因为没有电流通过人体D．人站在地面上手接触台灯接点N时不会触电3．在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中A．电压表V的示数变小B．电流表A1的示数变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大4．汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是A．B．C．D．5．如图所示，用一张硬卡片先后快拨和慢拨木梳的齿，可用来研究声音的A．响度B．音调C．音色D．声速6．小科傍晚放学回家，闭合电灯开关（如图所示），发现电灯不亮，用测电笔分别测试灯泡两端的A、B接线柱，氖管均发光，那么故障的可能原因是A．进户火线开路B．进户零线开路C．灯泡灯丝开路D．灯泡灯丝短路7．关于能源、材料和粒子，下列说法中正确的是A．电饭锅用超导材料做加热器可以大大提高电能转化为内能的效率B．原子核式结构模型是卢瑟福根据科学猜想建立起来的C．破镜难以重圆，是因为分子间存在斥力D．太阳能、风能、核能是可再生能源8．如图中两灯规格不同，能测出通过灯L1电流的电路是（）A．B．C．D．9．如图家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用．要求：电吹风不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（）A．B．C．D．10．如图所示的电路中，闭合S,当开关S1从断开到闭合的过程中，下列说法中正确的是A．S1闭合后电流表A1、A2示数相等B．S1闭合后电流表A1的示数比A2大C．S1闭合后电流表A1、A2示数大小无法判断D．S1闭合后电流表A1的示数比A2小二、多选题（本大题共3小题，共12分）11．天然气已走进千家万户，为百姓提供生活便利，但天然气使用不当造成的泄漏会严重威胁生命财产安全。小华同学针对这一问题设计了天然气泄露检测器，其原理如图甲所示。R1为“气敏传感器”，它的阻值R1与天然气浓度β的关系如图乙所示。R2为定值电阻，其阻值为15Ω，电源电压恒为6V．已知天然气浓度不高于1%时为安全浓度，超过1%时为危险浓度。闭合开关后，以下说法正确的是A．天然气浓度越高，电流表示数越大，电压表的示数越小B．电流表的示数为0.2A时，天然气浓度处于危险浓度C．当电压表的示数小于2.4V，天然气浓度超过1%D．电压表示数为3V时，R2消耗的电功率为1.2W12．下列光路图画法正确的是（）A．B．C．D．13．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是A．R1的阻值为10ΩB．R2的最大阻值为100ΩC．电源电压为6VD．该电路消耗的最大电功率为1.8W三、填空题（本大题共5小题，共10分）14．教室里的日光灯、家里的各个家用电器都是____联连接的，家庭电路触电事故都是人体直接或间接接触____线造成的．带有金属外壳的家用电器，都要使用三孔插座，这样做的目的是为了让金属外壳与____相连，家庭电路中“超负荷”是指电路中的电流过大，出现上...
