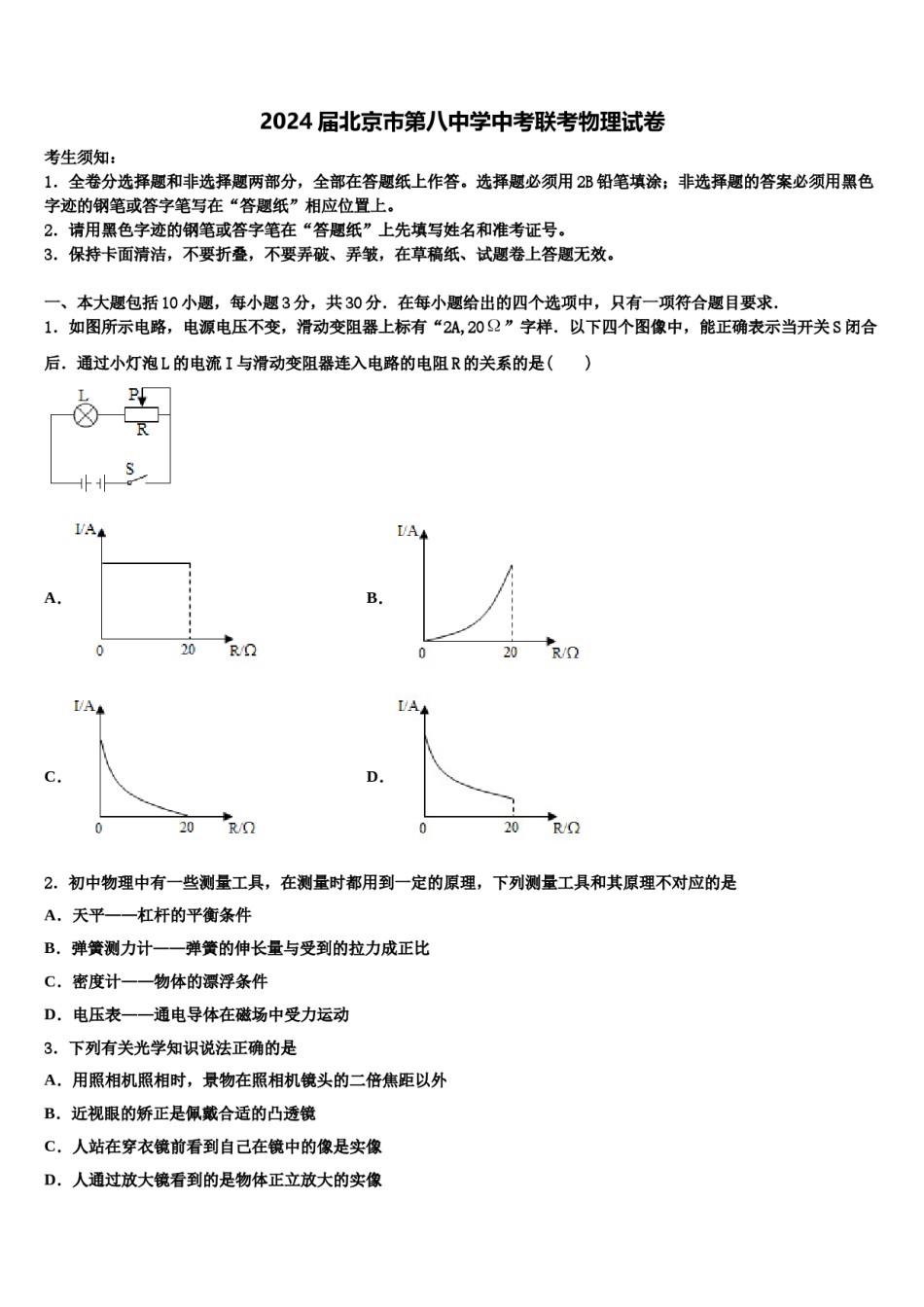

2024届北京市第八中学中考联考物理试卷考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1．如图所示电路，电源电压不变，滑动变阻器上标有“2A,20”字样．以下四个图像中，能正确表示当开关S闭合后．通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是()A．B．C．D．2．初中物理中有一些测量工具，在测量时都用到一定的原理，下列测量工具和其原理不对应的是A．天平——杠杆的平衡条件B．弹簧测力计——弹簧的伸长量与受到的拉力成正比C．密度计——物体的漂浮条件D．电压表——通电导体在磁场中受力运动3．下列有关光学知识说法正确的是A．用照相机照相时，景物在照相机镜头的二倍焦距以外B．近视眼的矫正是佩戴合适的凸透镜C．人站在穿衣镜前看到自己在镜中的像是实像D．人通过放大镜看到的是物体正立放大的实像4．小明同学静立在磅秤上，下列属于平衡力的是A．人的重力与磅秤对人的支持力B．人对磅秤的压力与磅秤对人的支持力C．磅秤的重力与磅秤对人的支持力D．磅秤的重力与人的重力5．下列关于压强的说法正确的是（）A．飞机升力是由于机翼上下表面的空气流速不同造成压强差所引起的B．拦河坝设计成下宽上窄，原因是液体压强大小随深度增加而减小C．菜刀的刀刃薄，是通过减小受力面积来减小压强D．马德堡半球实验首次测出大气压强值6．如图所示，用抽气机从玻璃罩里向外抽气的过程中，铃声逐渐减小，此现象A．可推理得出真空不能传声B．可说明声音是由物体振动产生C．可说明抽气机能减弱物体的振动D．可说明空气变少，铃声的音调变低7．现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U—I图象如图所示．将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大．下列结论正确的是A．电源的电压为5VB．小灯泡的最大功率为0.3WC．整个电路的最小功率是1.8WD．滑动变阻器的最大阻值为20Ω8．下列说法中，正确的是A．机械能为零的物体，内能一定不为零B．的冰变成的水，温度不变，内能不变C．铁丝被快速弯折的过程中，温度升高是因为内能转化成机械能D．汽油机压缩冲程中，是用热传递的方式增加了气缸内物质的内能9．关于家庭电路和安全用电的说法正确的是A．检查和维修电路时，必须首先切断电源B．使用测电笔时，手不能接触笔上任何金属体C．只有大功率用电器才需使用三孔插座D．家庭电路中，电能表是用来测量电功率的仪表10．“瓦特”是下列哪个物理量的单位A．压强B．功率C．电压D．电流二、填空题（本大题包括7小题，每小题2分，共14分）11．如图甲所示，电源电压恒为6V，滑动变阻器的最大阻值为50Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示为使电子元件处于正常工作状态，滑动变阻器接入电路的最大阻值为_____Ω；在电子元件处于正常工作状态下，电路消耗的最大功率为_____；在电子元件处于正常工作状态下且电路消耗的功率最大时，滑动变阻器每分钟发热_____J．12．如图所示，物体A放在斜面CD上静止，CE为水平面，O表示物体A的重心．图中OB1∥CD、OB2⊥CE、OB3⊥CD、OB4∥CE，能正确表示物体A所受重力方向的是_____A．OB1B．OB2C．OB3D．OB413．如图甲、乙所示，使用测电笔的方法中正确的是__________（选填“甲”或“乙”）；如图丙所示，验电器的金属箔张开，是因为___________种电荷相互排斥．14．春节期间《流浪地球》影片开创了我国科幻片的新纪元，影片讲的是太阳的生命即将终结，人类带着地球流浪的故事，在太阳内部，发生_____（选填“核裂变”或“核聚变”）产生光和热；太阳在毁灭膨胀过程中，它的密度会_____（选填“变大”、...
