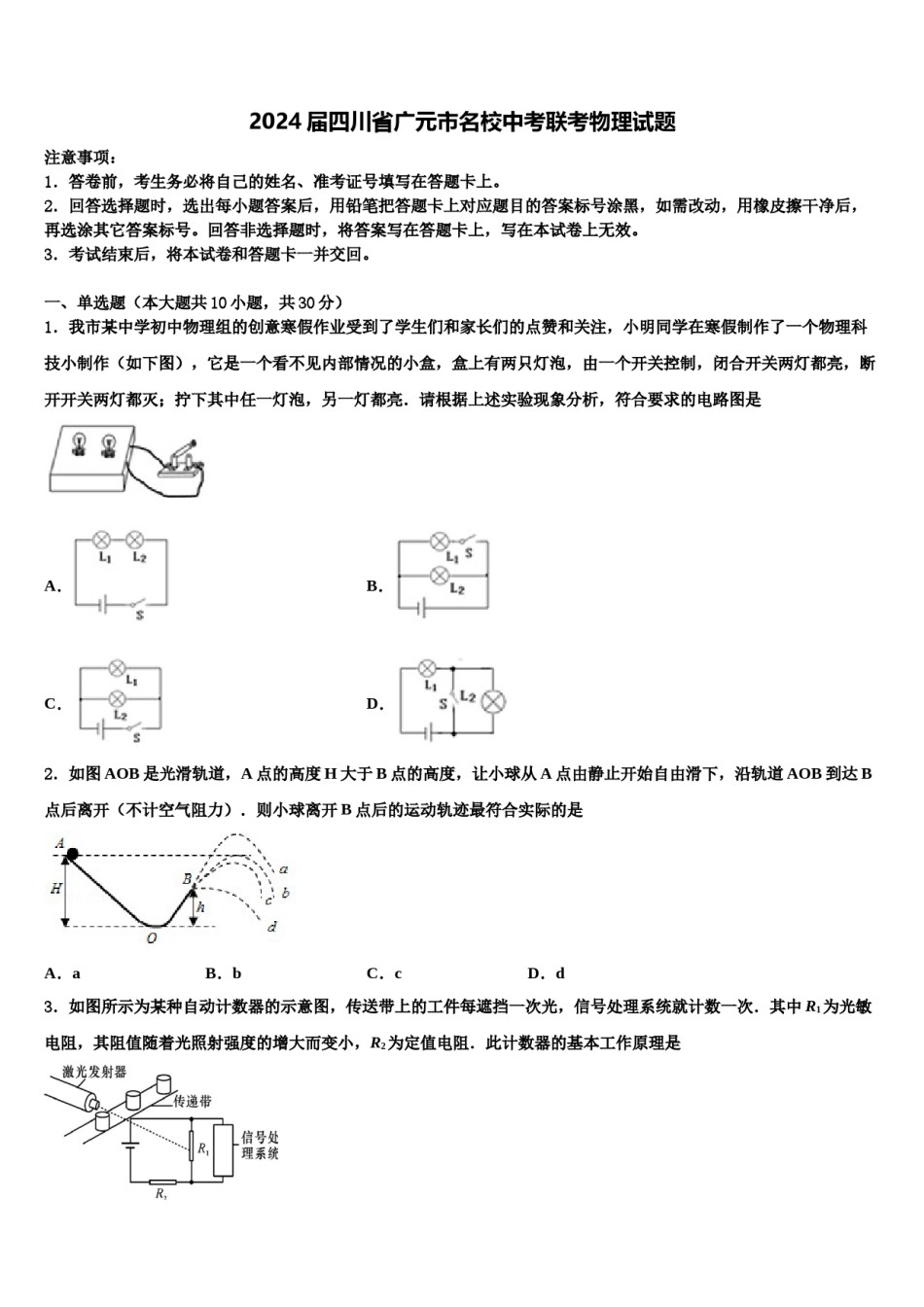

2024届四川省广元市名校中考联考物理试题注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。3．考试结束后，将本试卷和答题卡一并交回。一、单选题（本大题共10小题，共30分）1．我市某中学初中物理组的创意寒假作业受到了学生们和家长们的点赞和关注，小明同学在寒假制作了一个物理科技小制作（如下图），它是一个看不见内部情况的小盒，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．请根据上述实验现象分析，符合要求的电路图是A．B．C．D．2．如图AOB是光滑轨道，A点的高度H大于B点的高度，让小球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）．则小球离开B点后的运动轨迹最符合实际的是A．aB．bC．cD．d3．如图所示为某种自动计数器的示意图，传送带上的工件每遮挡一次光，信号处理系统就计数一次．其中R1为光敏电阻，其阻值随着光照射强度的增大而变小，R2为定值电阻．此计数器的基本工作原理是A．当有光照射R1时，定值电阻R2两端电压减小B．当有光照射R1时，信号处理系统获得高电压C．信号处理系统每获得一次低电压就计数一次D．信号处理系统每获得一次高电压就计数一次4．晚上，在桌面上铺一张白纸，把一小块平面镜放在纸上，让手电筒的光正对着平面镜照射，则从侧面看（）A．镜子比较亮，它发生了镜面反射B．镜子比较暗，它发生了镜面反射C．白纸比较亮，它发生了镜面反射D．白纸比较暗，它发生了漫反射5．小明在做测量滑轮组的机械效率的实验中，用同一滑轮组进行了3次实验，如图所示，实验数据记录如表。次数钩码重/N购码上升距离/cm弹簧测力计示数/N弹簧测力计上升距机械效率离/cm12100.83083.8%24101.530？3610？3090.9%(1)第2次实验中滑轮组的机械效率为_____(结果保留一位小数)。(2)如图丙所示，第3次实验中弹簧测力计的示数为_____N。(3)分析表格中的数据得出结论:同一滑轮组，_____。(4)在第2次实验时，如果拉力方向与竖直方向有一定夹角，那么所测得的滑轮组的机械效率将会_____(填“变大”、“变小”或“不变”)。6．如图甲所示，电源电压为9V不变，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是A．电子元件工作时，电阻保持不变B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6WC．当P在中点时，电子元件与滑动变阻器的电压之比为1:1D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω～70Ω7．以下情景，说法正确的是A．冰箱内部电路没有漏电时，冰箱外壳可以不用接地B．图中水银气压计测出当地的大气压相当于78mm高的水银柱所产生的压强C．以恒定不变的力F将物体从斜面底端匀速拉至斜面顶端，物体与斜面间的摩檫力为f，F与f不是一对平衡力根据压强与流速的关系可知，物体上表面的压力小于下表面所受压力，使物体受到向上的D．支持力8．将蜡烛、光屏放在如图所示的位置．假设光屏上下足够长，根据光路，下列说法正确的是A．透镜的焦距大于20cmB．此时光屏上能看见一个缩小、倒立的像C．移动光屏至凸透镜的左侧并左右移动，可以在光屏上找到蜡烛的像D．将蜡烛移到刻度尺左侧30cm处，为了在光屏上找到清晰的像，需将图中的光屏向右移动9．如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向左移动时A．电压表V1示数与电压表V2示数的和不变B．电压表V1示数与电压表V2示数的差不变C．电压表V1示数和电流表A示数的乘积不变D．电压表V2示数与电流表A示数的比值不变10．关于家庭电路，下列说法中正确的是（）A．用电器电线绝缘皮破损了仍继续使用B．在家庭电路中可以不安装空气开关或保险丝C．家电维修时，要先断开开关D．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的二、多选题（本大题共3小题，共12分）11．在粗...
