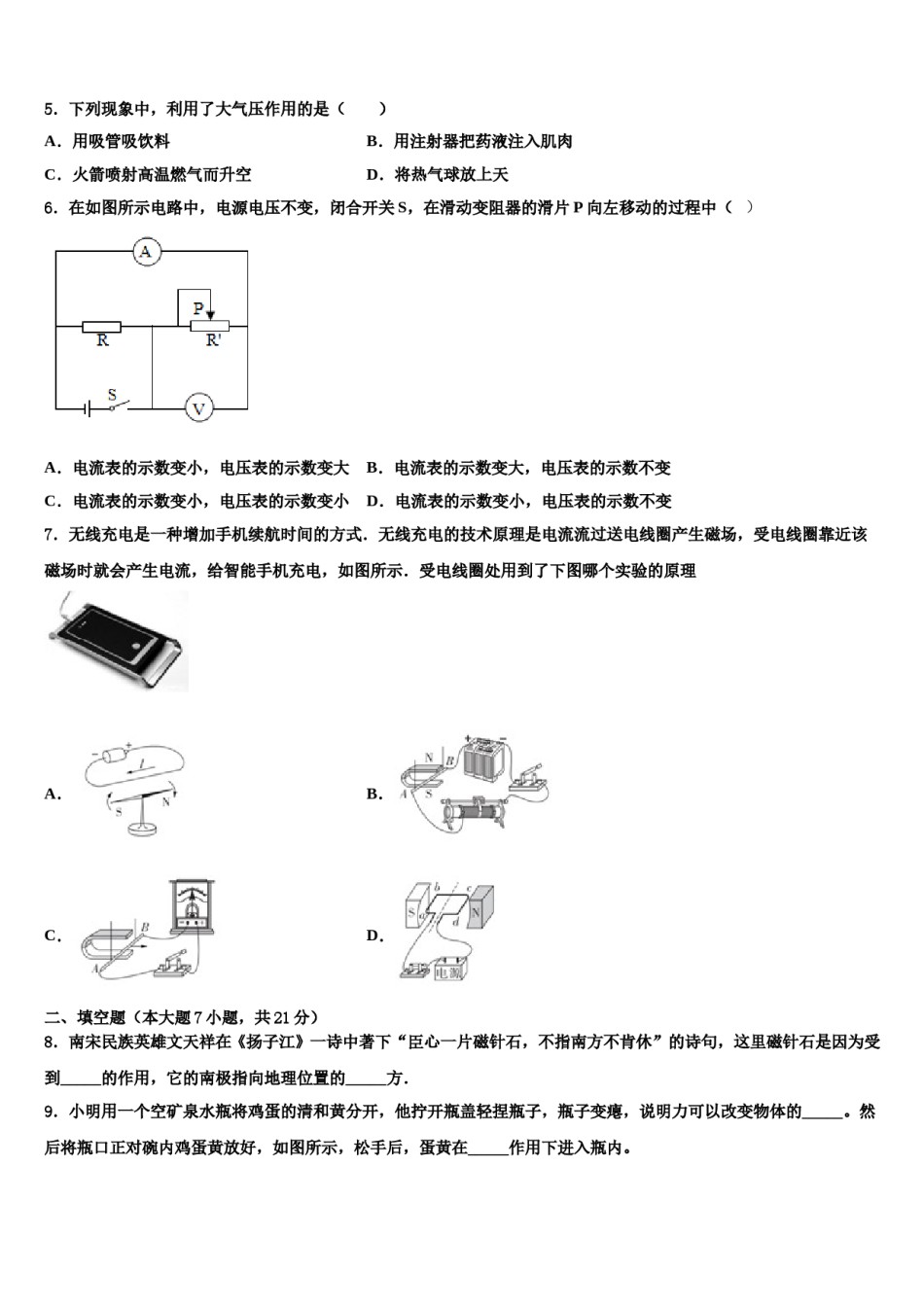

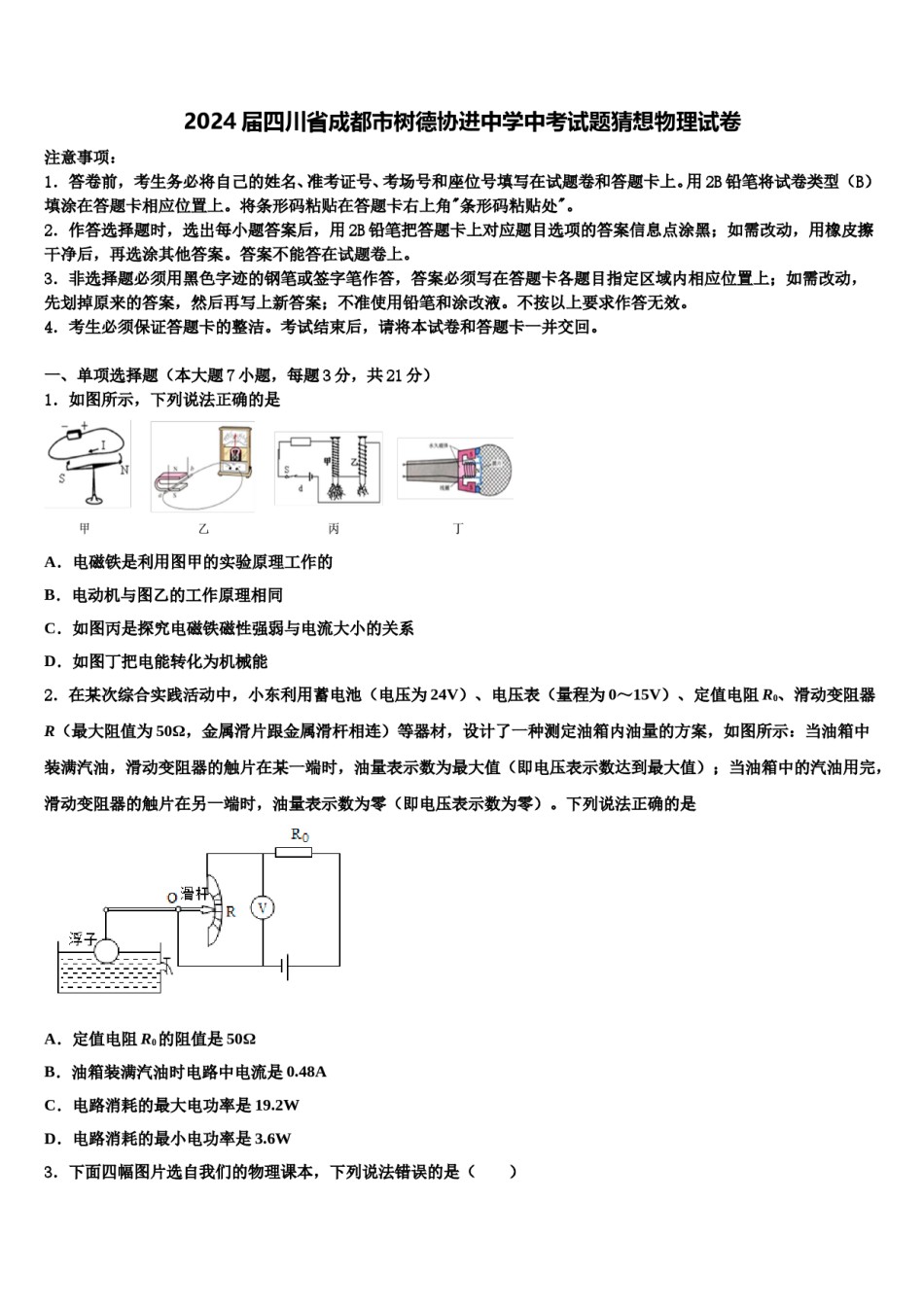

2024届四川省成都市树德协进中学中考试题猜想物理试卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。一、单项选择题（本大题7小题，每题3分，共21分）1．如图所示，下列说法正确的是A．电磁铁是利用图甲的实验原理工作的B．电动机与图乙的工作原理相同C．如图丙是探究电磁铁磁性强弱与电流大小的关系D．如图丁把电能转化为机械能2．在某次综合实践活动中，小东利用蓄电池（电压为24V）、电压表（量程为0～15V）、定值电阻R0、滑动变阻器R（最大阻值为50Ω，金属滑片跟金属滑杆相连）等器材，设计了一种测定油箱内油量的方案，如图所示：当油箱中装满汽油，滑动变阻器的触片在某一端时，油量表示数为最大值（即电压表示数达到最大值）；当油箱中的汽油用完，滑动变阻器的触片在另一端时，油量表示数为零（即电压表示数为零）。下列说法正确的是A．定值电阻R0的阻值是50ΩB．油箱装满汽油时电路中电流是0.48AC．电路消耗的最大电功率是19.2WD．电路消耗的最小电功率是3.6W3．下面四幅图片选自我们的物理课本，下列说法错误的是（）A．甲图是一束光在密度不均匀糖水中的径迹，说明光在不均匀的介质中沿直线传播B．乙图是潜望镜的光路图，潜望镜利用平面镜改变光的传播方向C．丙图是平面镜成虚像的光路图，平面镜成的虚像是反射光线的反向延长线相交而成D．丁图是小猫叉鱼的图片，小猫看到的鱼比实际位置浅一些4．POS刷卡机的广泛应用给人们的生活带来了便利，POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，图中能反映POS刷卡机读出信息原理的是A．B．C．D．5．下列现象中，利用了大气压作用的是（）A．用吸管吸饮料B．用注射器把药液注入肌肉C．火箭喷射高温燃气而升空D．将热气球放上天6．在如图所示电路中，电源电压不变，闭合开关S，在滑动变阻器的滑片P向左移动的过程中（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数不变C．电流表的示数变小，电压表的示数变小D．电流表的示数变小，电压表的示数不变7．无线充电是一种增加手机续航时间的方式．无线充电的技术原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，给智能手机充电，如图所示．受电线圈处用到了下图哪个实验的原理A．B．C．D．二、填空题（本大题7小题，共21分）8．南宋民族英雄文天祥在《扬子江》一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句，这里磁针石是因为受到_____的作用，它的南极指向地理位置的_____方．9．小明用一个空矿泉水瓶将鸡蛋的清和黄分开，他拧开瓶盖轻捏瓶子，瓶子变瘪，说明力可以改变物体的_____。然后将瓶口正对碗内鸡蛋黄放好，如图所示，松手后，蛋黄在_____作用下进入瓶内。10．如图所示，松开封气球口的夹子，气球向右运动。以吸管为参照物，铁架台是______的；松开夹子向左撒气，而气球却向右运动，这说明物体间___________。11．如图所示为一种保温电热水壶的电路示意图,烧水时,开关S2处于________状态,若电热水壶烧水时消耗的功率为1000W,则电阻R1为_____Ω．如果保温状态下电热水壶消耗的功率是烧水时的,则电阻R2消耗的功率为____W．12．如图所示的滑轮是_____滑轮（选填“定”或“动”），它的实质是_____杠杆（选填“省力”或“等臂”），若重为10牛的物体A在力F作用下上升2米，此过程中拉力F做的功为_____焦...
