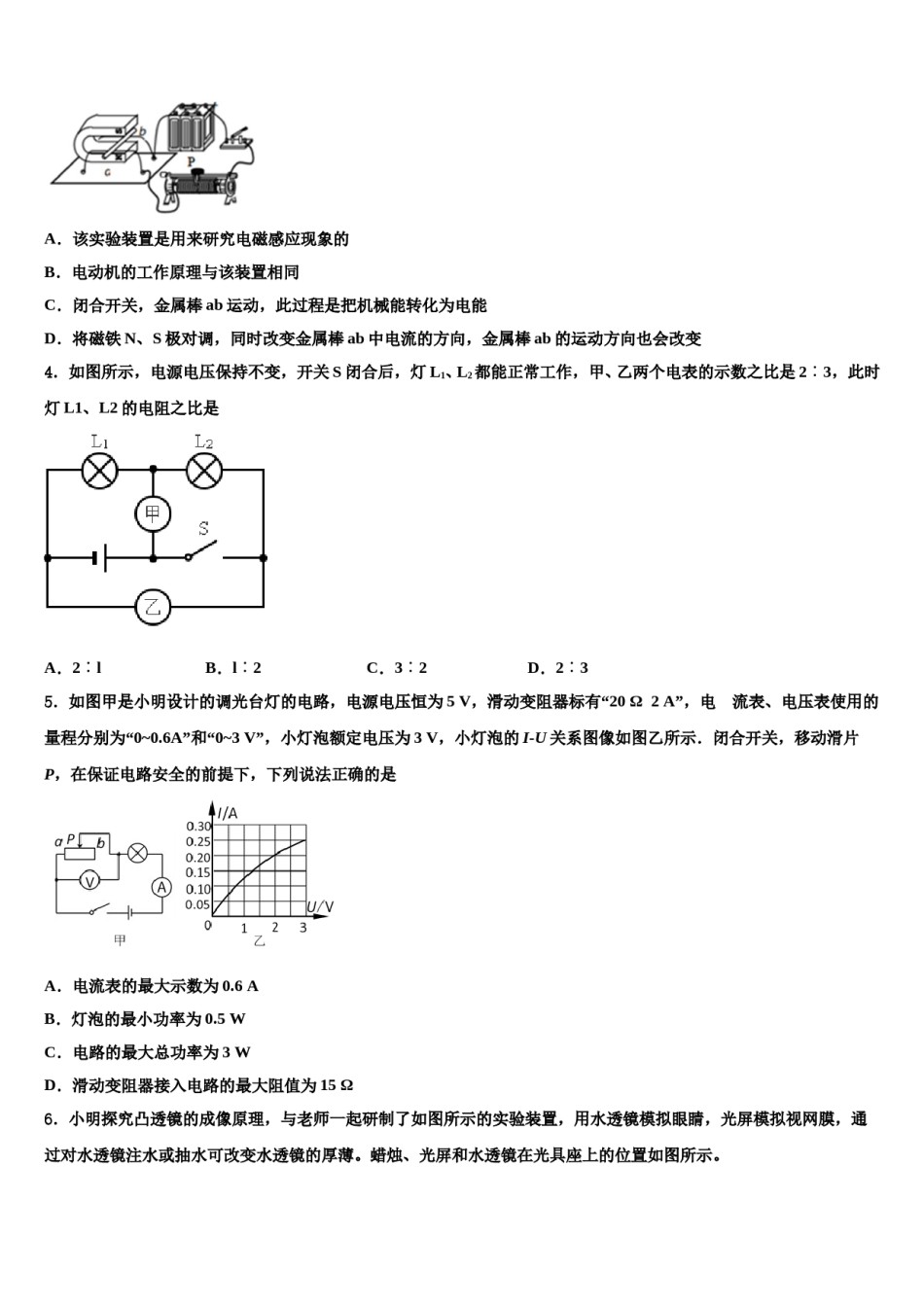

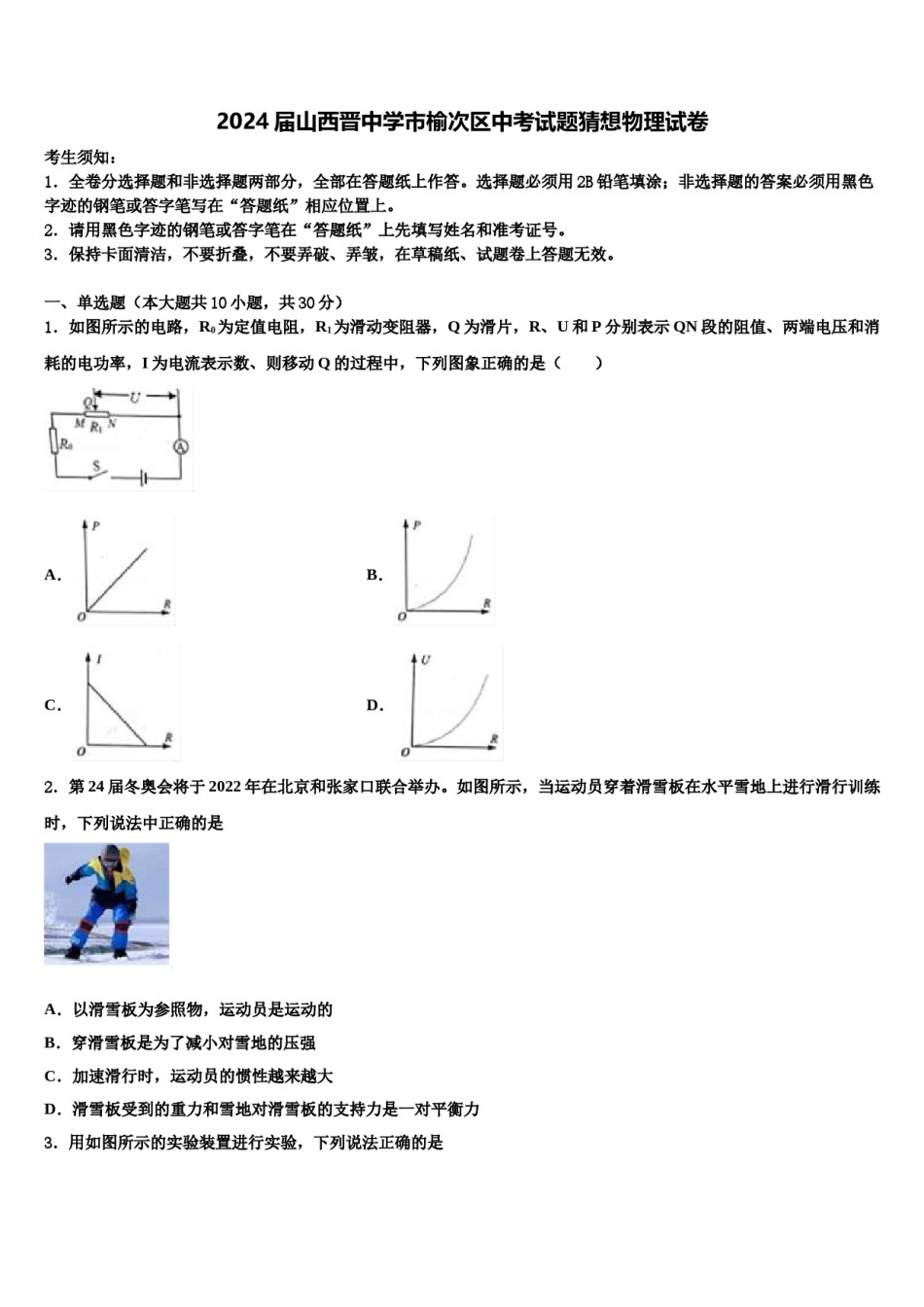

2024届山西晋中学市榆次区中考试题猜想物理试卷考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。一、单选题（本大题共10小题，共30分）1．如图所示的电路，R0为定值电阻，R1为滑动变阻器，Q为滑片，R、U和P分别表示QN段的阻值、两端电压和消耗的电功率，I为电流表示数、则移动Q的过程中，下列图象正确的是（）A．B．C．D．2．第24届冬奥会将于2022年在北京和张家口联合举办。如图所示，当运动员穿着滑雪板在水平雪地上进行滑行训练时，下列说法中正确的是A．以滑雪板为参照物，运动员是运动的B．穿滑雪板是为了减小对雪地的压强C．加速滑行时，运动员的惯性越来越大D．滑雪板受到的重力和雪地对滑雪板的支持力是一对平衡力3．用如图所示的实验装置进行实验，下列说法正确的是A．该实验装置是用来研究电磁感应现象的B．电动机的工作原理与该装置相同C．闭合开关，金属棒ab运动，此过程是把机械能转化为电能D．将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向也会改变4．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L1、L2的电阻之比是A．2∶lB．l∶2C．3∶2D．2∶35．如图甲是小明设计的调光台灯的电路，电源电压恒为5V，滑动变阻器标有“20Ω2A”，电流表、电压表使用的量程分别为“0~0.6A”和“0~3V”，小灯泡额定电压为3V，小灯泡的I-U关系图像如图乙所示．闭合开关，移动滑片P，在保证电路安全的前提下，下列说法正确的是A．电流表的最大示数为0.6AB．灯泡的最小功率为0.5WC．电路的最大总功率为3WD．滑动变阻器接入电路的最大阻值为15Ω6．小明探究凸透镜的成像原理，与老师一起研制了如图所示的实验装置，用水透镜模拟眼睛，光屏模拟视网膜，通过对水透镜注水或抽水可改变水透镜的厚薄。蜡烛、光屏和水透镜在光具座上的位置如图所示。(1)实验时，首先要使烛焰、水透镜、光屏三者的中心在_____上，目的是使像成在光屏中心。(2)三者摆放位置如图甲所示，在光屏上成了一个清晰的像(像未画出)，该像为倒立、_____的实像。此时水透镜的焦距f的范围为_____。(3)用水透镜模拟正常眼睛，将图甲中的烛移动到光具座上40cm处，光屏不动，此时应对水透镜_____(填“注水”或“抽水”)，使其焦距变_____(填“长”或“短”)，才能在光屏上重新得到一个清晰的像。(4)用水透镜模拟爷爷的老花眼，如图乙所示，若爷爷不戴老花镜时恰好能够看到图中位置上的蜡烛，在图中的虚线框内安装上适当度数的老花镜的镜片，则爷爷将能看清蜡烛位置_____(填“左侧”或“右侧”)的物体。小明因为长期不注意用眼卫生，变成了近视眼，应该配戴_____(填“凸“或“凹”)透镜矫正。7．如图所示，马蹄形磁体水平放置，导线ab与灵敏电流计组成闭合电路、下列操作能使电流计发生偏转的是（）A．导线ab静止不动B．导线ab水平向左运动C．导线ab在竖直方向运动D．马蹄形磁体竖直向上运动8．下列关于压强的说法正确的是（）A．飞机升力是由于机翼上下表面的空气流速不同造成压强差所引起的B．拦河坝设计成下宽上窄，原因是液体压强大小随深度增加而减小C．菜刀的刀刃薄，是通过减小受力面积来减小压强D．马德堡半球实验首次测出大气压强值9．如图所示，是小明家的部分电路。开始时各部分工作正常，将电热水壶的插头插入电源的插座后，发光的小彩灯突然全部不亮了，但照明灯泡仍正常发光，拔出电热水壶的插头，小彩灯仍不能亮，把测电笔分别插入插座的左、右孔，氖管均能发光。则下列说法正确的是A．可能是零线的BD间断路了B．电热水壶功率过大，导致保险丝熔断了C．测电笔接触B点时能使氖管发光D．每个小彩灯之间是并联的10．随着经济的发展，我国的国防事业得到了相应的发展．如图所示为我国空军战机空中加油时的情景A．以地面为参照物，加油机是静止的B．以加油机为参照物...
