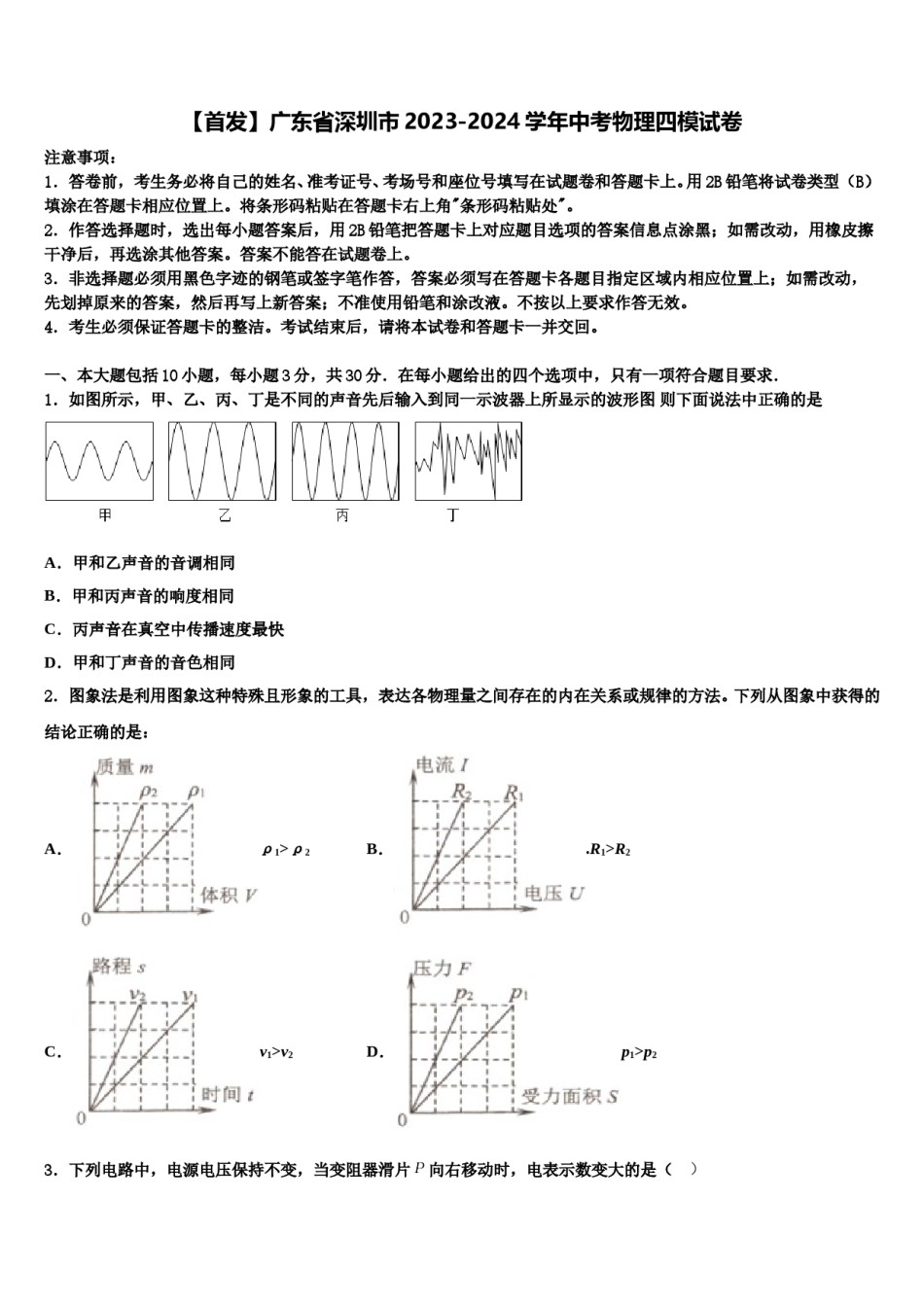

【首发】广东省深圳市2023-2024学年中考物理四模试卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1．如图所示，甲、乙、丙、丁是不同的声音先后输入到同一示波器上所显示的波形图则下面说法中正确的是A．甲和乙声音的音调相同B．甲和丙声音的响度相同C．丙声音在真空中传播速度最快D．甲和丁声音的音色相同2．图象法是利用图象这种特殊且形象的工具，表达各物理量之间存在的内在关系或规律的方法。下列从图象中获得的结论正确的是：A．ρ1>ρ2B．.R1>R2C．v1>v2D．p1>p23．下列电路中，电源电压保持不变，当变阻器滑片向右移动时，电表示数变大的是（）A．B．C．D．4．如图所示的四个实例中，目的是为了减小压强的是A．安全锤的锤头很尖B．压路机的碾子很重C．载重汽车的车轮宽且多D．注射器的针头很尖5．为探究动滑轮和定滑轮的特点，设计如下两种方式拉升重物，下面关于探究的做法和认识正确的是（）A．用动滑轮提升重物上升h高度，测力计也上升h高度B．若拉升同一物体上升相同高度，用动滑轮拉力更小，且做功更少C．减小动滑轮质量可以提高动滑轮的机械效率D．若用定滑轮拉重物，当拉力竖直向下最省力6．（2017•镇江卷）图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A．M的电阻RM变大B．电路消耗的总功率变大C．电压表与电流表的示数乘积不变D．电压表与电流表的示数之比变大7．我国正在大力开发核能发电，核电站利用核反应堆中核_____(填“聚变”或“裂变”)来加热水，将核能转化为水蒸气的_____能，再通过蒸汽轮机转化为机械能，带动发电机转动，转化为电能。8．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（）A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路9．取一根长为、内部横截面积为的直筒塑料管，在底部扎上橡皮膜后，称得它们的总质量为。向管内倒入酒精，将它放入水中静置后，如图所示，观察到橡皮膜恰好变平。下列结论正确的是A．装有酒精的塑料管受到的浮力大小为B．水对塑料管底部橡皮膜产生的压强大小为C．管内液面比管外水面高D．将放入水中的塑料管继续向下压时，橡皮膜会向外凸10．下面四幅图片选自我们的物理课本，下列说法错误的是（）A．甲图是一束光在密度不均匀糖水中的径迹，说明光在不均匀的介质中沿直线传播B．乙图是潜望镜的光路图，潜望镜利用平面镜改变光的传播方向C．丙图是平面镜成虚像的光路图，平面镜成的虚像是反射光线的反向延长线相交而成D．丁图是小猫叉鱼的图片，小猫看到的鱼比实际位置浅一些二、填空题（本大题包括7小题，每小题2分，共14分）11．如图所示，重160N的实心物体A，在拉力F的作用下，在水平面上做匀速直线运动，若弹簧测力计的示数为16N，忽略滑轮与绳子的摩擦力以及滑轮、弹簧测力计和绳子所受的重力，则拉力F大小为_____N；物体A的密度为2×103kg/m3，其体积大小为__________m3.（g取10N/kg）12．一个由“倒L形支架和与支架垂直的底板组成的装置,在O点用棉线悬挂一个小球。现将一个装有水的杯子放在装置底板上如图所示,不断改变底...
