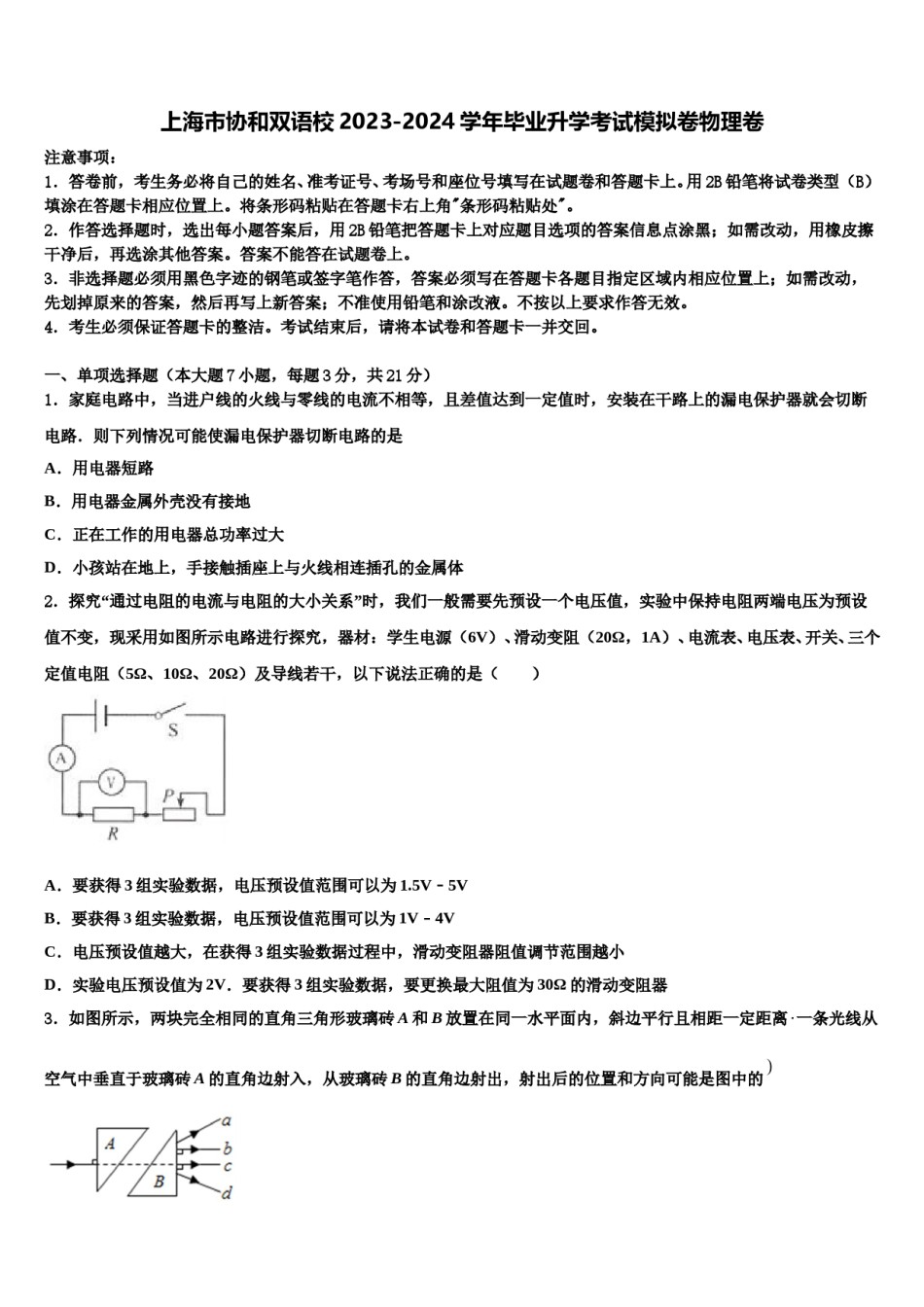

上海市协和双语校2023-2024学年毕业升学考试模拟卷物理卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。一、单项选择题（本大题7小题，每题3分，共21分）1．家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路．则下列情况可能使漏电保护器切断电路的是A．用电器短路B．用电器金属外壳没有接地C．正在工作的用电器总功率过大D．小孩站在地上，手接触插座上与火线相连插孔的金属体2．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5VB．要获得3组实验数据，电压预设值范围可以为1V﹣4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器3．如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的A．光线aB．光线bC．光线cD．光线d4．关于地磁场，下列说法错误的是（）A．地球周围的磁感线从地球地理南极附近出发，回到地球地理北极附近B．兰州地区地磁场方向由北向南C．宋代沈括在《梦溪笔谈》中最早记载了地磁偏角D．在地磁南极处，可以自由转动的小磁针的N极竖直指向地面5．在装修房屋时，工人师傅常用一根灌有水（水中无气泡）且足够长的透明塑料软管的两端靠在墙面的不同地方并做出标记，如图所示。工人师傅这样做的目的是A．把水管当刻度尺用B．把水管当气压计用C．为了找到两个相同高度的点D．为了测量两个点的水平距离6．小华在研究凸透镜成像规律时，将平行光正对凸透镜照射，另一侧的光屏移动到距凸透镜10厘米处时，得到一个最小最亮的光斑。接着把光源换成蜡烛，调整好相关器材的高度，将凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位置时，在光屏中央得到一个清晰的像。保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是（）A．若蜡烛放置在10厘米刻度线处，移动光屏，在光屏上都不能呈清晰的像B．若蜡烛放置在30厘米刻度线处，移动光屏，可在光屏上呈清晰缩小的像C．若蜡烛放置在35厘米刻度线处，移动光屏，可在光屏上呈清晰放大的像D．若蜡烛放置在45厘米刻度线处，移动光屏，可在光屏上呈清晰放大的像7．能量的转换是自然界普遍的现象．下列关于能量转换的分析不正确的是A．水果电池化学能→电能B．电磁感应电能→机械能C．光合作用光能→化学能D．钻木取火机械能→内能二、填空题（本大题7小题，共21分）8．气垫船是用_____的方法来减小摩擦的。滑雪时人站在滑雪板上压力并没有减小，是用_____的方法来减小压强而没有深陷雪地中去。9．一束光在空气与玻璃的界面处发生了反射和折射现象，其光路如图所示．则________是入射光线（填字母符号），空气在分界面的_________（填“左侧”或“右侧”）．10．用热水袋使身体变暖，是利用____的方法使人身体的内能增加；给自行车打气时，打气筒会发热，这是通过______的方法使打气筒的同...
