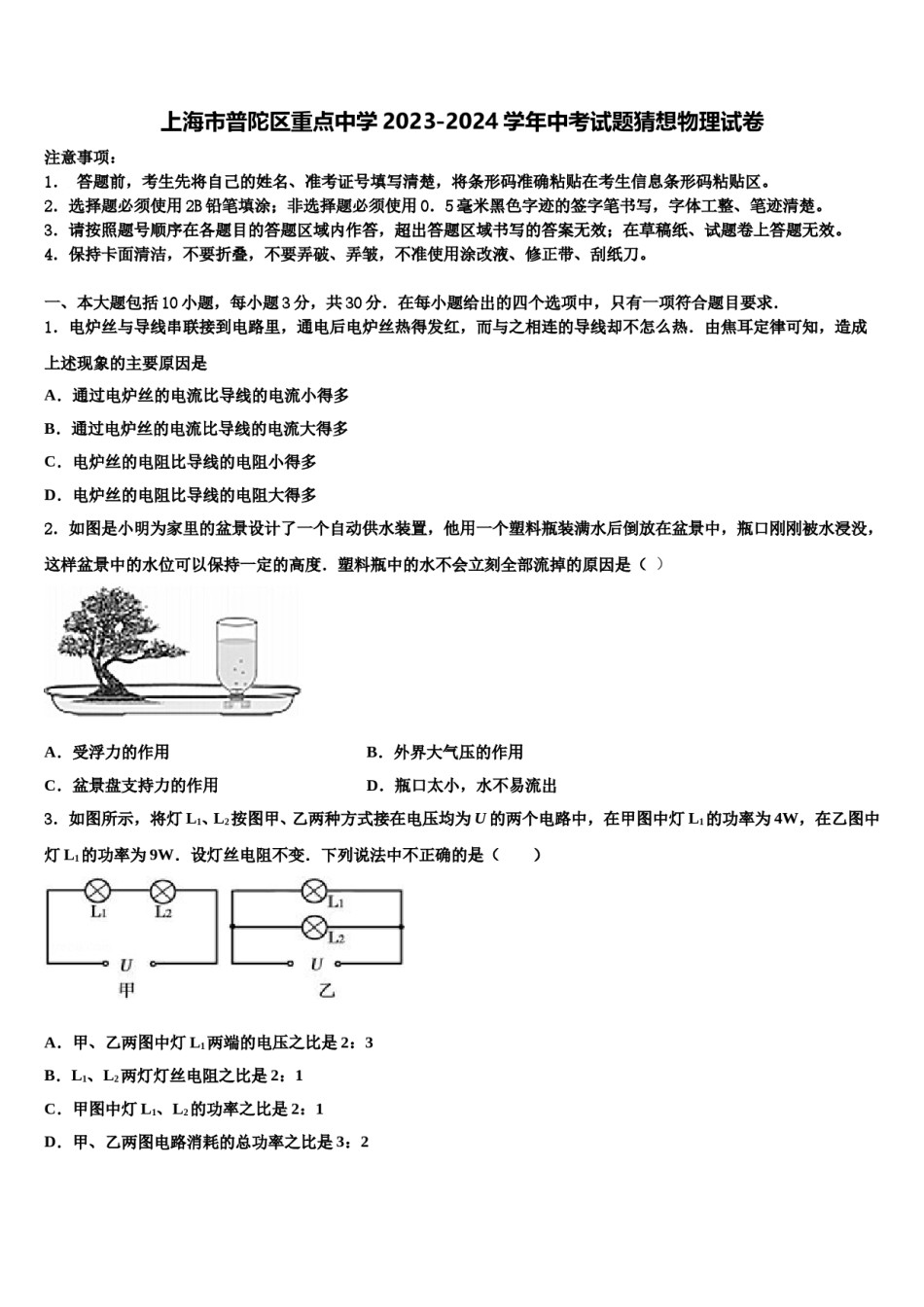

上海市普陀区重点中学2023-2024学年中考试题猜想物理试卷注意事项：1．答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1．电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热．由焦耳定律可知，造成上述现象的主要原因是A．通过电炉丝的电流比导线的电流小得多B．通过电炉丝的电流比导线的电流大得多C．电炉丝的电阻比导线的电阻小得多D．电炉丝的电阻比导线的电阻大得多2．如图是小明为家里的盆景设计了一个自动供水装置，他用一个塑料瓶装满水后倒放在盆景中，瓶口刚刚被水浸没，这样盆景中的水位可以保持一定的高度．塑料瓶中的水不会立刻全部流掉的原因是（）A．受浮力的作用B．外界大气压的作用C．盆景盘支持力的作用D．瓶口太小，水不易流出3．如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变．下列说法中不正确的是（）A．甲、乙两图中灯L1两端的电压之比是2：3B．L1、L2两灯灯丝电阻之比是2：1C．甲图中灯L1、L2的功率之比是2：1D．甲、乙两图电路消耗的总功率之比是3：24．如图所示，两木块自左向右运动，现用高速摄影机在同一底片上多次曝光，记录下木块每次曝光时的位置．已知连续两次曝光的时间间隔是相等的．两木块运动情况在v-t图像中描述正确的是（）A．B．C．D．5．如图所示是一种英语听力播放控制装置的原理图.“播放器”是有电流通过时会播放声音的装置;“定时开关”在电路刚接通时，处于“闭合”状态，达到设定时间后能自动断开.下列选项中正确的是A．闭合开关S，指示灯立刻发光，播放器立刻播放声音B．到达设定时间后，指示灯保持发光且亮度不变C．到达设定时间后，播放器立刻开始播放声音D．“定时开关”断开前后，“指示灯”和“播放器”分别处于并联和串联状态6．如图所示是科技小组的四位同学设计的安装在潜水器上的显示下潜深度的深度表的电路原理图，其中R为压敏电阻（用符号表示），R的阻值随其所受水的压强的增大（下潜深度的增加）而减小，R0为定值电阻，电源两端的电压保持不变。电路设计要求潜水器下潜深度增大时，电路中的电表示数增大，如图所示电路图中符合设计要求的是A．B．C．D．7．下列有关实验探究的说法中正确的是A．在探究“压力的作用效果与哪些因素有关”时，只运用了控制变量法B．在探究“滑动摩擦力与压力的关系”时，应保持受力面积不变，改变压力C．在探究“物体动能与速度的关系”时，要把质量不同的钢球放到斜面同一高度由静止滚下D．在探究“电流通过导体产生的热量与电阻的关系”时，要保持通电时间、电流相同，改变电阻的大小8．如图所示，电源电压保持不变．闭合电键S，当滑动变阻器滑片P向右移动时，不变的是：①电流表A的示数；②电压表V的示数；③电流表A与A1示数的差值；④电压表V与电流表A示数的比值A．只有①B．只有②C．②③D．②③④9．如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~6V，滑动变阻器R2的规格为“40Ω0.5A”。闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示。在保证电路安全的前提下，下列说法中正确的是（）A．R1的阻值为20ΩB．电压表的变化范围是3V~6VC．滑动变阻器的取值范围是6Ω~40ΩD．电路总功率的变化范围是1.28W~4W10．如图是足球运动员踢足球时的情景，足球在空中划过一条漂亮的弧线．下列说法正确的是A．球被脚踢出去，说明只有球才受到力的作用B．脚踢球使球飞出去，说明力是使物体运动的原因C．足球在空中飞行过程中，运动状态一定发生改变D．若足球运动至最高点时所受的力全部消失，它将保持静...
