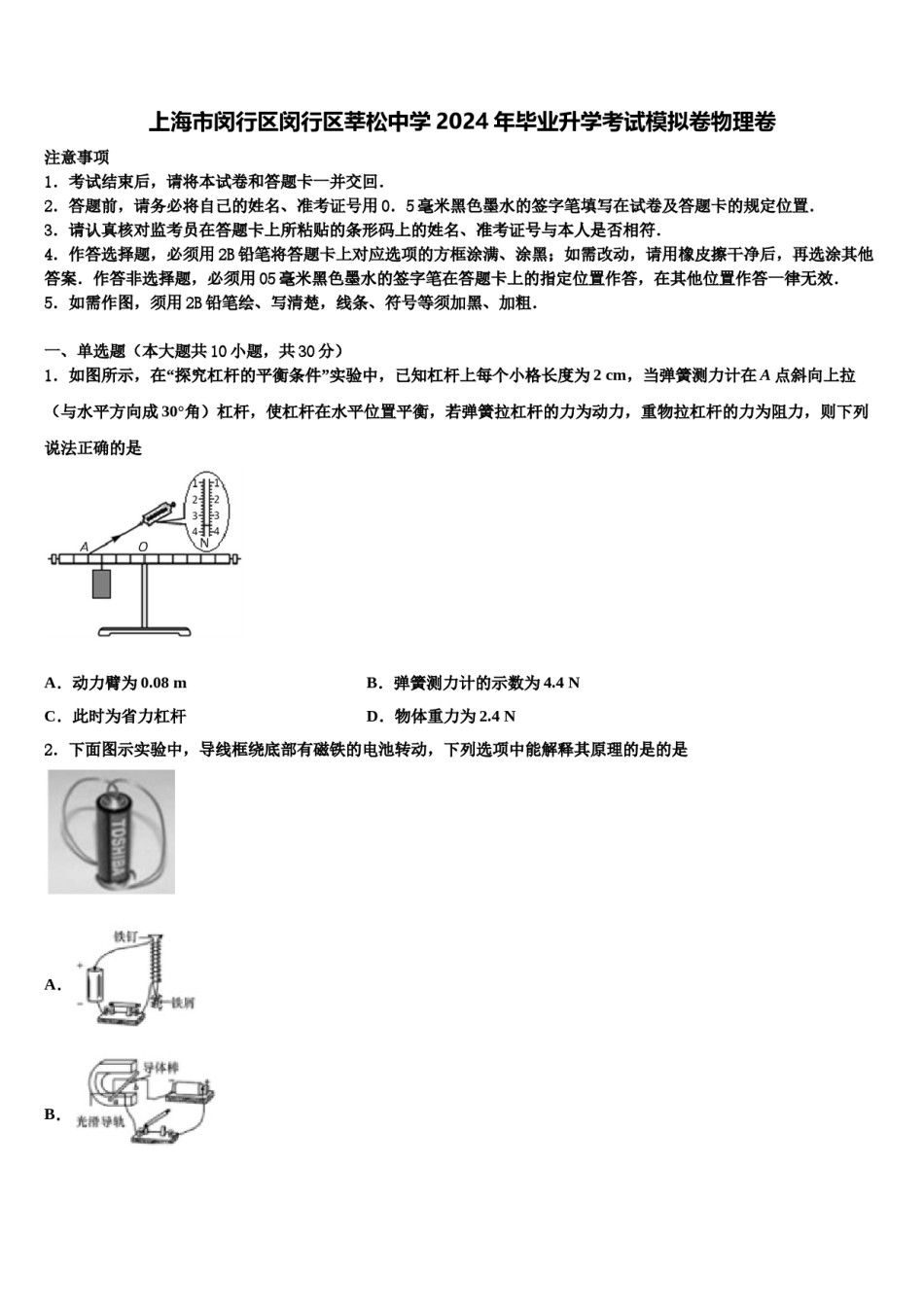

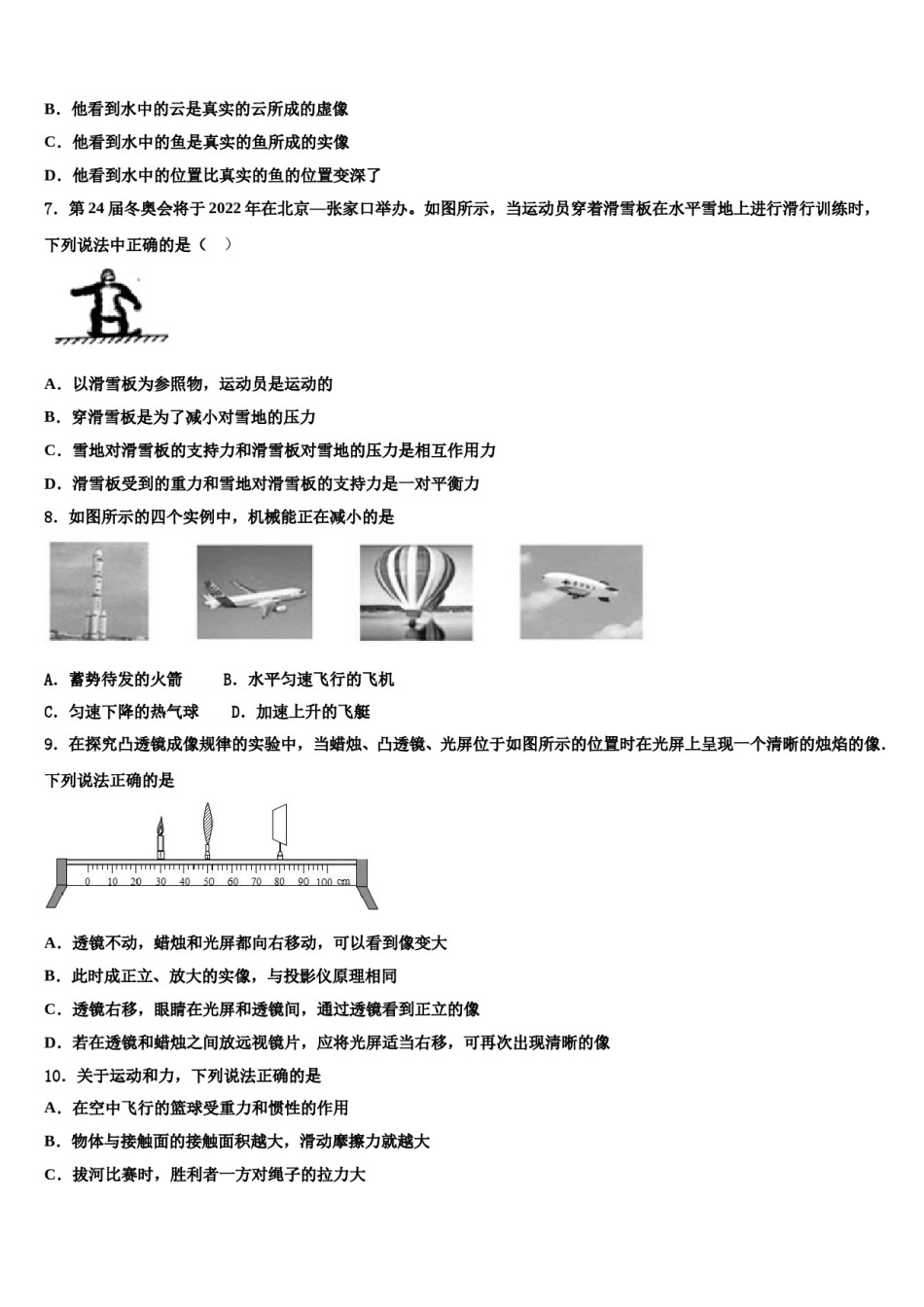

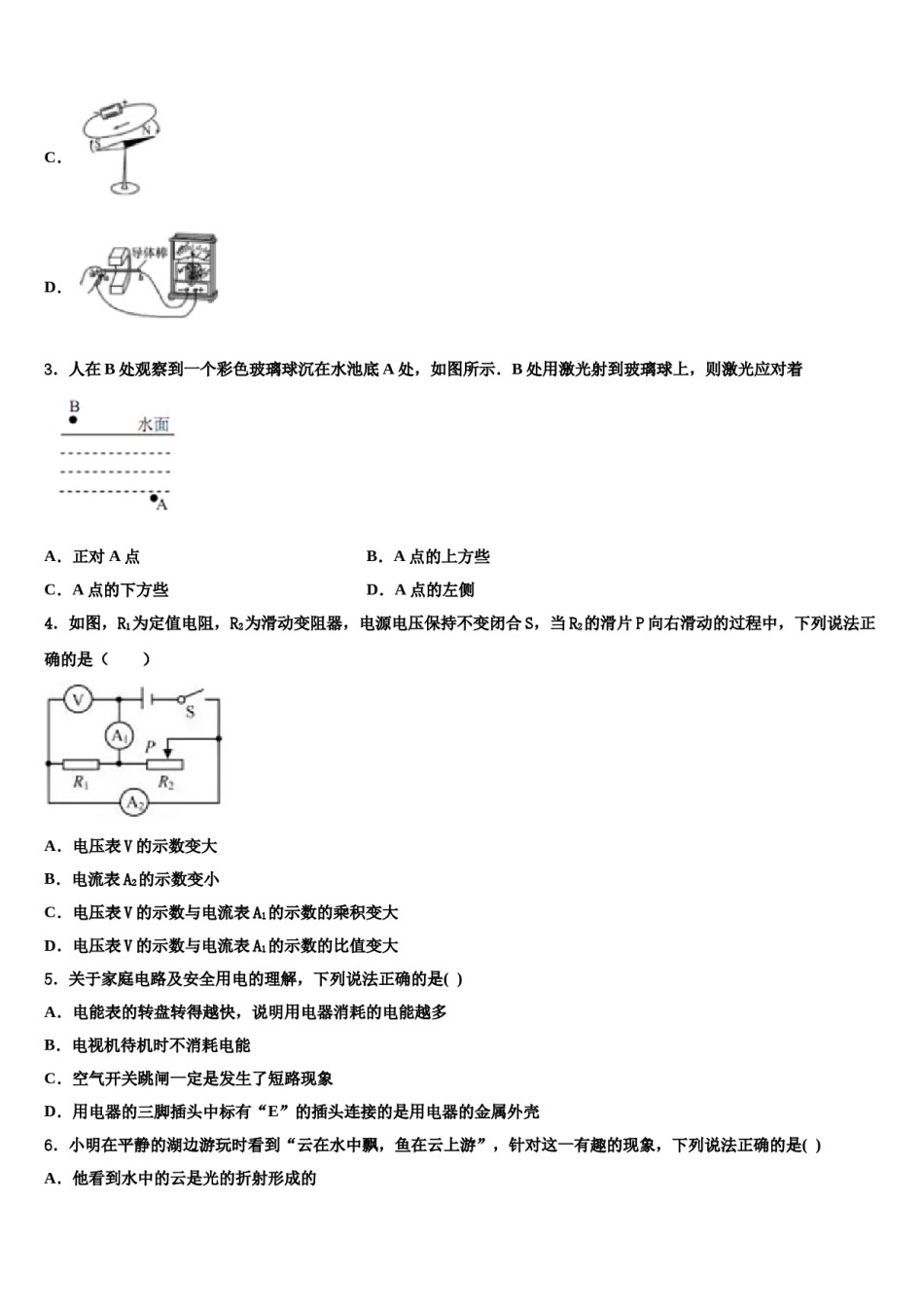

上海市闵行区闵行区莘松中学2024年毕业升学考试模拟卷物理卷注意事项1．考试结束后，请将本试卷和答题卡一并交回．2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．一、单选题（本大题共10小题，共30分）1．如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为2cm，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，若弹簧拉杠杆的力为动力，重物拉杠杆的力为阻力，则下列说法正确的是A．动力臂为0.08mB．弹簧测力计的示数为4.4NC．此时为省力杠杆D．物体重力为2.4N2．下面图示实验中，导线框绕底部有磁铁的电池转动，下列选项中能解释其原理的是的是A．B．C．D．3．人在B处观察到一个彩色玻璃球沉在水池底A处，如图所示．B处用激光射到玻璃球上，则激光应对着A．正对A点B．A点的上方些C．A点的下方些D．A点的左侧4．如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5．关于家庭电路及安全用电的理解，下列说法正确的是()A．电能表的转盘转得越快，说明用电器消耗的电能越多B．电视机待机时不消耗电能C．空气开关跳闸一定是发生了短路现象D．用电器的三脚插头中标有“E”的插头连接的是用电器的金属外壳6．小明在平静的湖边游玩时看到“云在水中飘，鱼在云上游”，针对这一有趣的现象，下列说法正确的是()A．他看到水中的云是光的折射形成的B．他看到水中的云是真实的云所成的虚像C．他看到水中的鱼是真实的鱼所成的实像D．他看到水中的位置比真实的鱼的位置变深了7．第24届冬奥会将于2022年在北京—张家口举办。如图所示，当运动员穿着滑雪板在水平雪地上进行滑行训练时，下列说法中正确的是（）A．以滑雪板为参照物，运动员是运动的B．穿滑雪板是为了减小对雪地的压力C．雪地对滑雪板的支持力和滑雪板对雪地的压力是相互作用力D．滑雪板受到的重力和雪地对滑雪板的支持力是一对平衡力8．如图所示的四个实例中，机械能正在减小的是A．蓄势待发的火箭B．水平匀速飞行的飞机C．匀速下降的热气球D．加速上升的飞艇9．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时在光屏上呈现一个清晰的烛焰的像．下列说法正确的是A．透镜不动，蜡烛和光屏都向右移动，可以看到像变大B．此时成正立、放大的实像，与投影仪原理相同C．透镜右移，眼睛在光屏和透镜间，通过透镜看到正立的像D．若在透镜和蜡烛之间放远视镜片，应将光屏适当右移，可再次出现清晰的像10．关于运动和力，下列说法正确的是A．在空中飞行的篮球受重力和惯性的作用B．物体与接触面的接触面积越大，滑动摩擦力就越大C．拔河比赛时，胜利者一方对绳子的拉力大D．漂浮在水面上的木块，它受到的重力和浮力是一对平衡力二、多选题（本大题共3小题，共12分）11．如图所示，是小明探究甲凸透镜（）成像情况的实验装置图，此时光屏上呈现烛焰清晰的像．他现用乙凸透镜（）替换甲凸透镜，在不改变蜡烛和凸透镜位置的情况下继续实验．关于乙凸透镜成像情况，下列说法正确的是A．要在光屏上成清晰的像，光屏应向左移动B．要在光屏上成清晰的像，光屏应向右移动C．移动光屏，在光屏上可以得到一个清晰缩小的像D．移动光屏，在光屏上可以得到一个清晰放大的像12．如图所示，最大阻值为50的滑动变阻器R和一个标有“6V3.6W”字样的小灯泡L串联后接在电源电压恒为6V的电路中，不考虑灯丝电阻变化，则下列判断不正确的是A．滑片由b端向a端移动的过程中...
