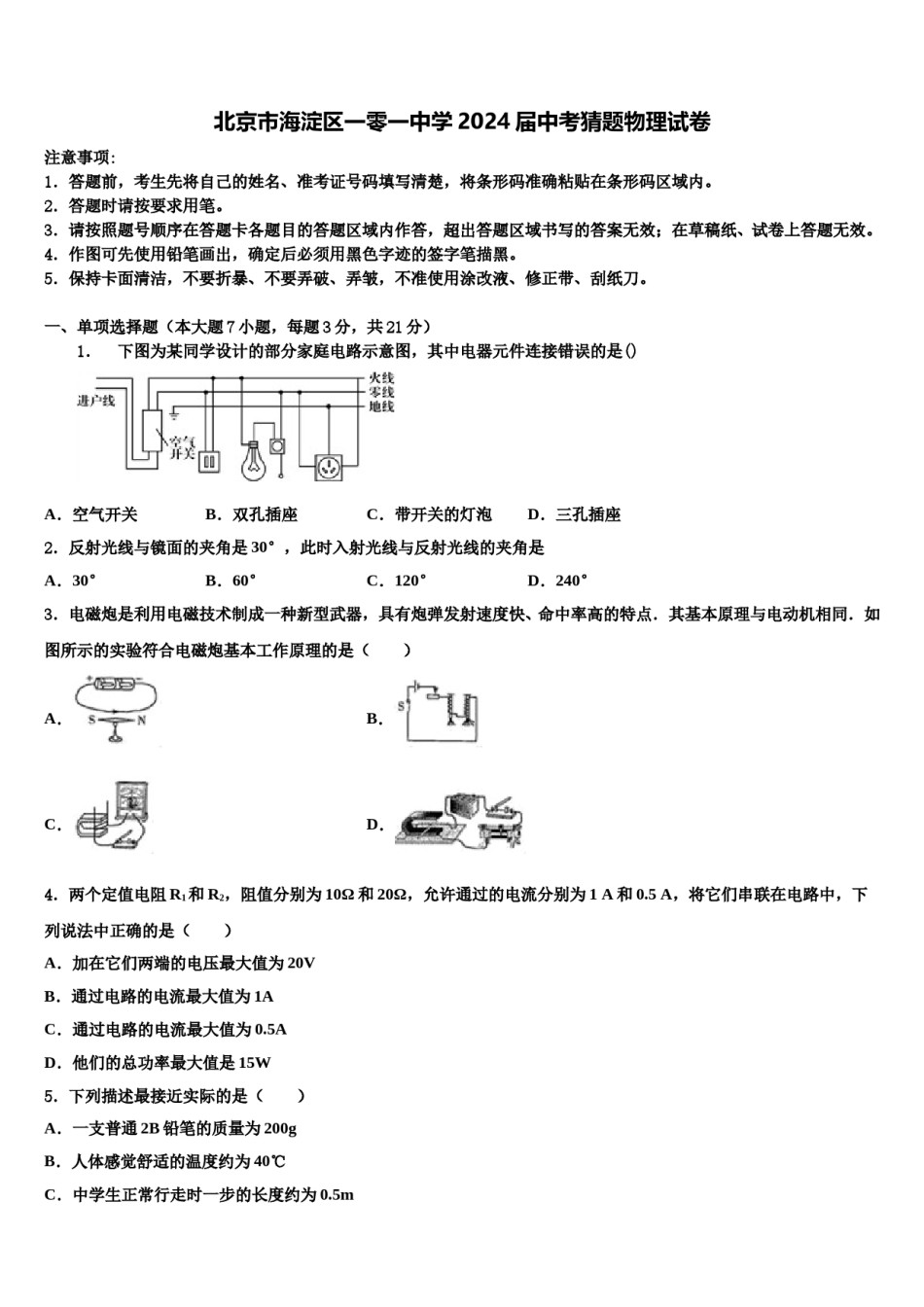

北京市海淀区一零一中学2024届中考猜题物理试卷注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。2．答题时请按要求用笔。3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。一、单项选择题（本大题7小题，每题3分，共21分）1．下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()A．空气开关B．双孔插座C．带开关的灯泡D．三孔插座2．反射光线与镜面的夹角是30°，此时入射光线与反射光线的夹角是A．30°B．60°C．120°D．240°3．电磁炮是利用电磁技术制成一种新型武器，具有炮弹发射速度快、命中率高的特点．其基本原理与电动机相同．如图所示的实验符合电磁炮基本工作原理的是（）A．B．C．D．4．两个定值电阻R1和R2，阻值分别为10Ω和20Ω，允许通过的电流分别为1A和0.5A，将它们串联在电路中，下列说法中正确的是（）A．加在它们两端的电压最大值为20VB．通过电路的电流最大值为1AC．通过电路的电流最大值为0.5AD．他们的总功率最大值是15W5．下列描述最接近实际的是（）A．一支普通2B铅笔的质量为200gB．人体感觉舒适的温度约为40℃C．中学生正常行走时一步的长度约为0.5mD．智能手机工作时的功率约为500W6．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（）A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路7．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是A．灯丝断了B．灯泡短路C．开关接触不良D．入户零线断路二、填空题（本大题7小题，共21分）8．小明家的电能表如图所示，如果家中只开一台标有“220V1000W”的电饭煲时发现2min内电能表的表盘转过81r，则他家的实际电压为_____V。9．LED节能灯可以节约大量的照明电能和费用，己被广泛使用．1度电可供5W的LED节能灯正常工作________________h．10．小明用如图所示的装置判断重力的方向，球A所受重力的施力物体是_____________，缓慢改变木板M的倾角α，可观察到悬线OA的方向___________改变/不变）若要进一步验证重力方向向下的结论，还应进行的操作是__________．11．如图是四种家用电器各自消耗1度电可持续正常工作的时间柱状图，其中额定功率最大的电器是_____，节能灯正常工作5小时消耗的电能是________kW·h．12．如图所示，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。该实验装置是为了探究电流产生的热量与_____的关系（选填“电流”、“电阻”或“通电时间”）。若通过左侧容器中的电阻丝的电流为0.5A，则右侧容器中的电阻丝在1min内产生的总热量为_____J。13．测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是_____；当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小明分析其原因可能是电热水壶插头内部_____，也可能是家里电路中用电器总功率过大。14．小明坐在天津到北京的动车上，透过车窗看到路边的树木向后移动，他是以_____为参照物；该车仅用30min跑完120km的全程，其平均速度为_____km/h．三、作图题（共7分）15．在如图所示电路中的○内填上适当的电表符号，使电阻R1与R2并联．（________）16．如图所示，B为隧道中的一堵墙，墙的左侧有一激光器S，发出一束激光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出符合要求的入射光线和反射光线．17．如图，商场的电梯匀速斜向上运动，画出站在电梯上相对电梯静止的人受力示意图．四、实验题（本大题共5小题，共20分）18．小明用压岁钱为妈妈买了一只银手镯作为生日礼物（如题图甲所示），他想通过测量密度实验判断手镯是不是纯银制...
