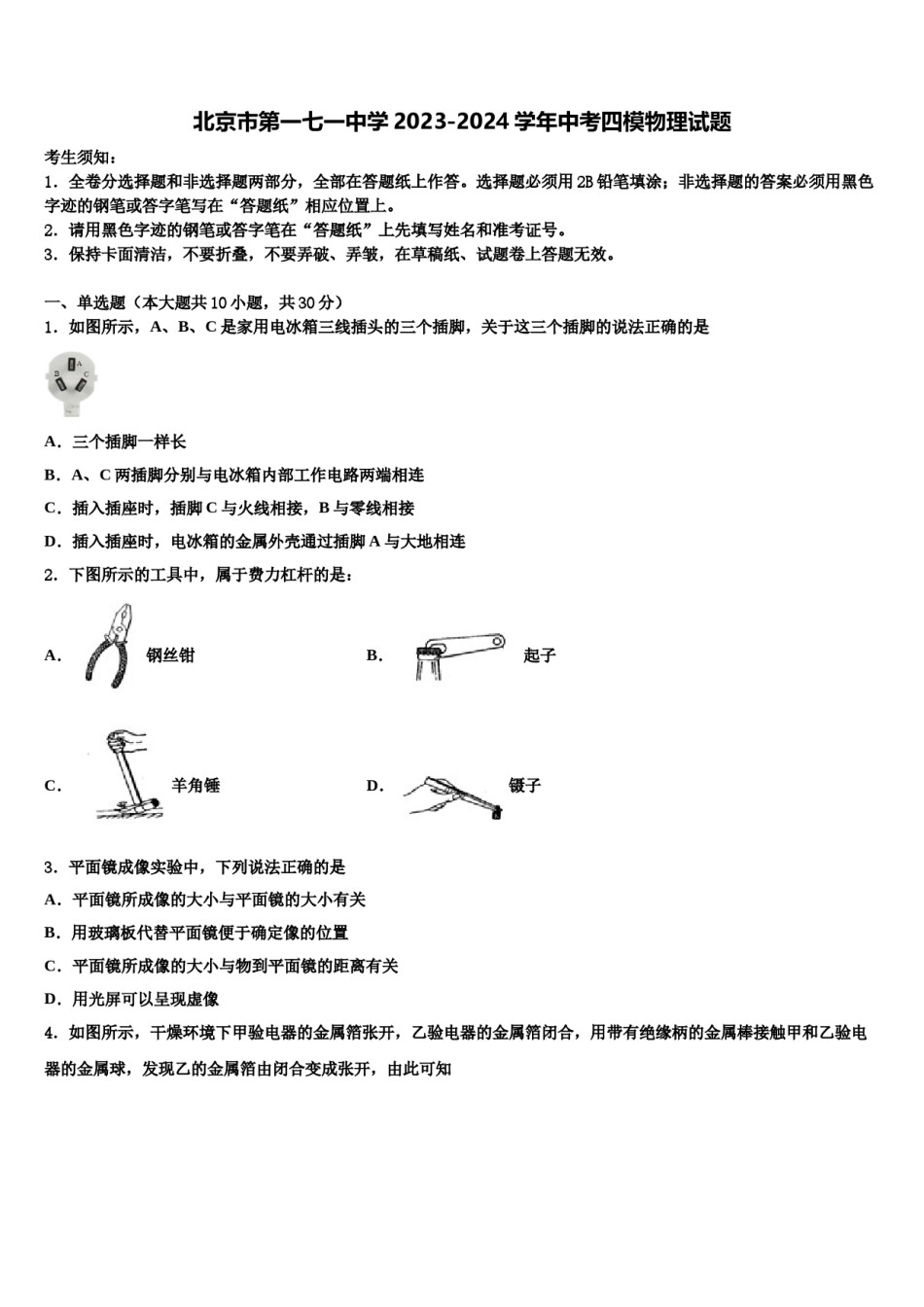

北京市第一七一中学2023-2024学年中考四模物理试题考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。一、单选题（本大题共10小题，共30分）1．如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是A．三个插脚一样长B．A、C两插脚分别与电冰箱内部工作电路两端相连C．插入插座时，插脚C与火线相接，B与零线相接D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连2．下图所示的工具中，属于费力杠杆的是：A．钢丝钳B．起子C．羊角锤D．镊子3．平面镜成像实验中，下列说法正确的是A．平面镜所成像的大小与平面镜的大小有关B．用玻璃板代替平面镜便于确定像的位置C．平面镜所成像的大小与物到平面镜的距离有关D．用光屏可以呈现虚像4．如图所示，干燥环境下甲验电器的金属箔张开，乙验电器的金属箔闭合，用带有绝缘柄的金属棒接触甲和乙验电器的金属球，发现乙的金属箔由闭合变成张开，由此可知A．甲的金属箔同时会闭合B．乙金属箔得到电子C．乙金属箔带上正电D．有电子在金属棒上发生了定向移动5．下列物理学家中，以其名字命名电功单位的是A．安培B．伏特C．焦耳D．欧姆6．小宁想通过一个例子给学弟们讲解惯性，下列实例中最恰当的是A．水总往低处流B．磁铁可以把铁钉吸过来C．弹簧受到的拉力越大，伸长量就越大D．百米跑运动员抵达终点时无法停下来7．下列现象属于光的折射的是A．看到钞票上隐藏的标记B．手影C．玻璃幕墙造成的光污染D．用放大镜观察邮票8．下列各种微粒中，空间尺度由大到小排序正确的是A．分子原子夸克质子B．原子分子质子夸克C．分子原子质子夸克D．质子分子原子夸克9．小伟同学用一距离他的手高3m的定滑轮拉住重100N的物体，从滑轮正下方开始沿水平方向移动了4m，如图所示，若不计摩擦和绳重，他所做的功至少为（）A．200JB．300JC．400JD．500J10．如图所示，杠杆处于平衡状态且刻度均匀，各钩码质量相等，如果在杠杆两侧挂钩码处各增加一个质量相等的钩码，杠杆会（）A．右端下沉B．左端下沉C．杠杆仍然平衡D．无法判断二、多选题（本大题共3小题，共12分）11．如图所示是小青通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知（）A．凸透镜的焦距是20cmB．当v=15cm时，在光屏上能得到一个清晰的放大的像C．当物体从无穷远逐渐靠近凸透镜的焦点时，像离凸透镜的距离变大D．把物体从距凸透镜15cm处移动到24cm的过程中，像逐渐变小12．如图所示，是小明探究甲凸透镜（）成像情况的实验装置图，此时光屏上呈现烛焰清晰的像．他现用乙凸透镜（）替换甲凸透镜，在不改变蜡烛和凸透镜位置的情况下继续实验．关于乙凸透镜成像情况，下列说法正确的是A．要在光屏上成清晰的像，光屏应向左移动B．要在光屏上成清晰的像，光屏应向右移动C．移动光屏，在光屏上可以得到一个清晰缩小的像D．移动光屏，在光屏上可以得到一个清晰放大的像13．下列实验与“探究物质质量与体积的关系”实验所采用的主要科学方法相同的是A．测定物质的密度B．测定小灯泡的电功率C．探究电流与电压的关系D．探究并联电路中电阻的规律三、填空题（本大题共5小题，共10分）14．一只标有”8V0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应串联一个_____Ω的电阻；该电阻通电10s所产生的热量是_____J．15．在家庭电路中，电热水器正常工作的电压为_____V，它与家中的空调是_____连接的，下图是家庭中测量每月的耗电量的仪表，图中读数为_____。16．小刚将“220V100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图所示，他发现发光的灯丝来回振动，这一现象的产生原因跟_______（选填“电动机”或“发电机”）的工作原理一致，灯丝来回振动而不是偏向一侧的原因和_______一直在改变有关。17．如图所示，通电螺线管的A端为_____极（填：“N”或“S”）18...
