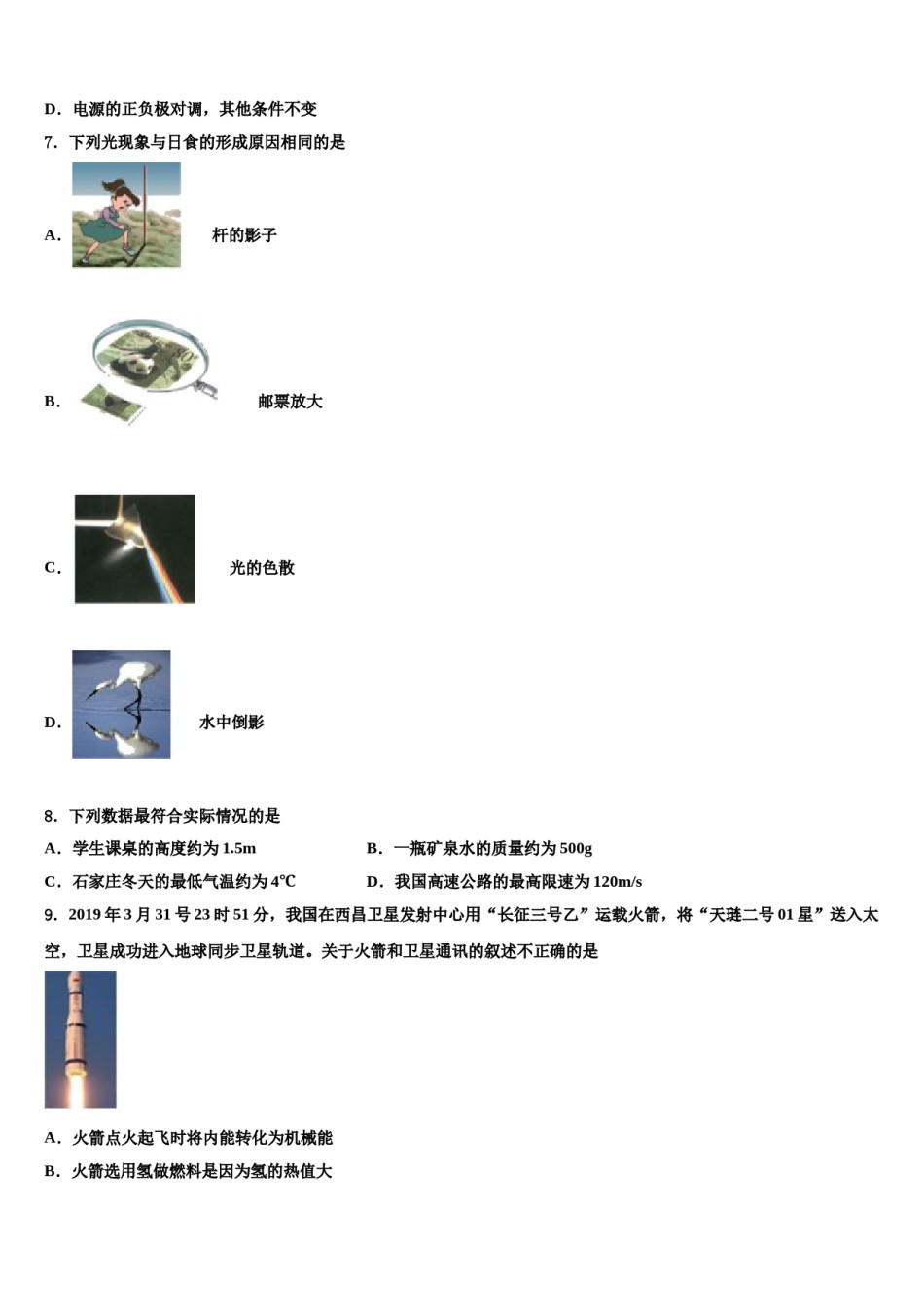

北京市第一七一中学2023-2024学年中考试题猜想物理试卷注意事项铅笔作答；第二部分必须用黑1．考生要认真填写考场号和座位序号。2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B色字迹的签字笔作答。3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。一、单选题（本大题共10小题，共30分）1．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为A．4.8V，1.2VB．6V，1.2VC．1.2V，4.8VD．1.2V，6V2．如图甲所示是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，由图象可知，A．电阻R0两端电压与通过R0的电流成正比B．R0的电阻值是0.2ΩC．该电路最小功率是0.05WD．电源电压为3V3．用如图所示的实验装置进行实验，下列说法正确的是（）A．该实验装置是用来研究电磁感应现象的B．电路元件及连接完好，将滑动变阻器的滑片P移至最右端，闭合开关，金属棒ab有可能不运动C．闭合开关，金属棒ab运动，此过程是把机械能转化为电能D．将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向也会改变4．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，下列说法正确的是A．左右钩码各向支点移一格杠杆将逆时针转动B．左右各减少一个钩码杠杆将顺时针转动C．左右各减少一半钩码杠杆仍然平衡D．左右各增加两个钩码杠杆仍然平衡5．如图所示，电源电压为4.5V，电压表量程为“0-3V”，电流表量程为“0-0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流及电路安全的情况下，移动滑动变阻器的滑片，下列说法正确的是①小灯泡的额定电流是0.5A②滑动变阻器连入电路的阻值变化范围是4Ω-10Ω③电压表示数变化范围是0-3V④电流表示数变化范围是0.2-0.5AA．只有②、④正确B．只有②、③正确C．只有①、②正确D．只有①、③正确6．如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置．下列措施中能使电磁铁磁性增强的是A．滑片P向右移动，其他条件不变B．滑片P向左移动，其他条件不变C．开关S由1扳到2，其他条件不变D．电源的正负极对调，其他条件不变7．下列光现象与日食的形成原因相同的是A．杆的影子B．邮票放大C．光的色散D．水中倒影8．下列数据最符合实际情况的是B．一瓶矿泉水的质量约为500gA．学生课桌的高度约为1.5mC．石家庄冬天的最低气温约为4℃D．我国高速公路的最高限速为120m/s9．2019年3月31号23时51分，我国在西昌卫星发射中心用“长征三号乙”运载火箭，将“天琏二号01星”送入太空，卫星成功进入地球同步卫星轨道。关于火箭和卫星通讯的叙述不正确的是A．火箭点火起飞时将内能转化为机械能B．火箭选用氢做燃料是因为氢的热值大C．火箭加速上升过程中，动能转化为重力势能D．卫星通信是利用电磁波来传递信息的10．2015年5月9日我国多地出现日晕奇观，图为日晕的景象．在5000m的高空，水蒸气遇冷形成小冰晶，太阳光照射小冰晶后，分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光，这样太阳周围就出现一个巨大的彩色光环，称为“晕”．下列说法正确的是A．水蒸气遇冷形成小冰晶是凝固现象B．水蒸气遇冷形成小冰晶需要吸热C．太阳光照射小冰晶后通过反射分解为七色光D．太阳光照射小冰晶后分解为七色光是光的色散现象二、多选题（本大题共3小题，共12分）11．将一实心物体先后投入足量的水和酒精中，物体静止时，所受浮力分别为9N和8N下列判定不正确的是（）（，）A．物体的质量为0.9kg的额定电压均为6V，两灯的电流随电压变化图像如图乙B．物体的质量为0.8kgC．物体的密度为D．物体的密度为12．如图甲所示电路，电源电压9V恒定不变，小灯泡所示。滑动变阻器标有“20Ω1A”字样，电流表的量程为0-0.6A，在保证电路安全的前提下，下列说法正确的是A．只闭合，当灯泡L1正常发光时，滑动变阻器接入电路的阻值为B．只闭合，无论怎样调节滑动变阻器，灯泡L2都不能正常发光C．只闭合，当滑动变阻器的滑片在最左端时，电路的...
