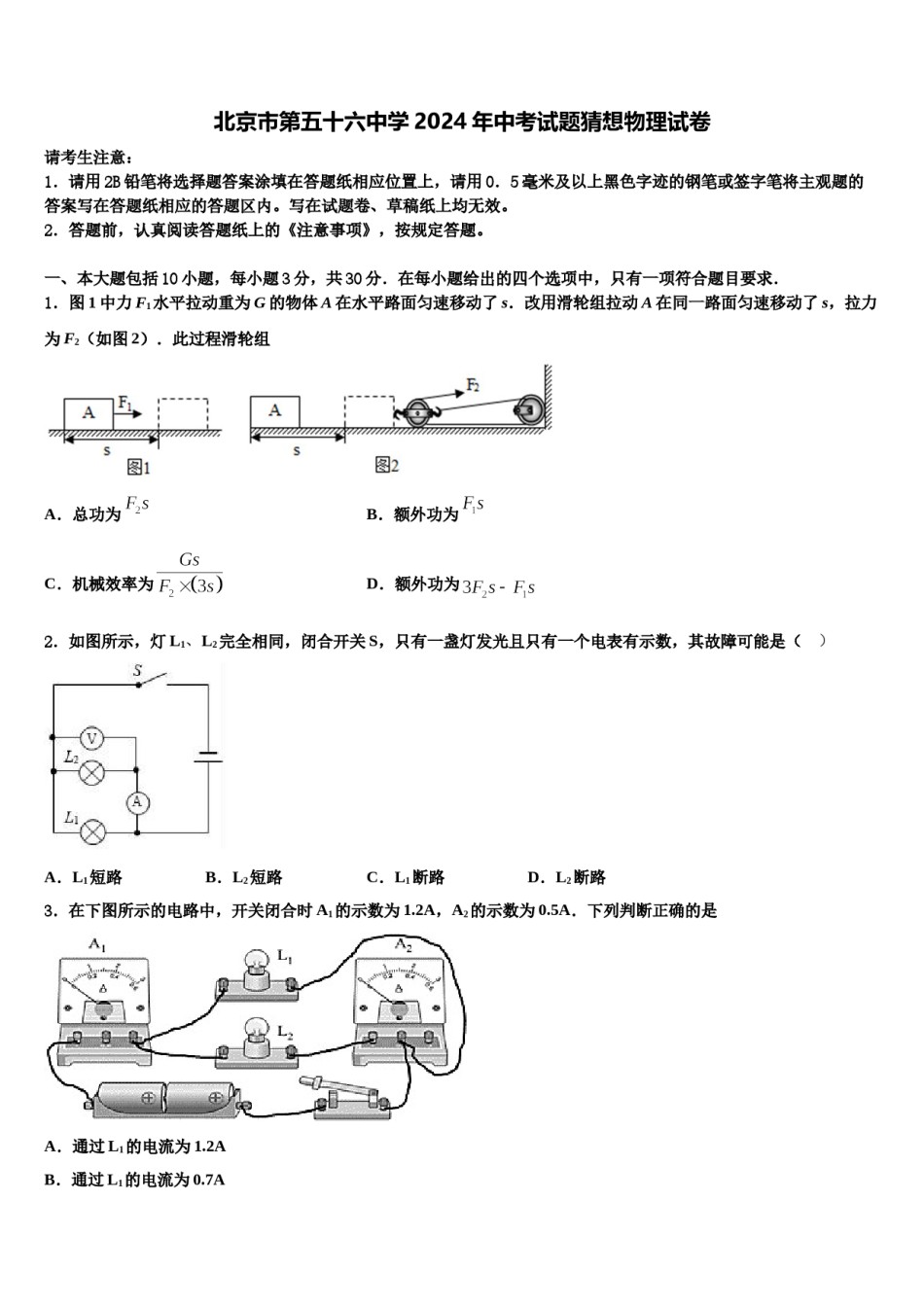

北京市第五十六中学2024年中考试题猜想物理试卷请考生注意：1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1．图1中力F1水平拉动重为G的物体A在水平路面匀速移动了s．改用滑轮组拉动A在同一路面匀速移动了s，拉力为F2（如图2）．此过程滑轮组A．总功为B．额外功为C．机械效率为D．额外功为2．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（）A．L1短路B．L2短路C．L1断路D．L2断路3．在下图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5A．下列判断正确的是A．通过L1的电流为1.2AB．通过L1的电流为0.7AC．通过L2的电流为0.7AD．通过L2的电流为1.2A4．据有关媒体报道，未来在我国航母上，将采用电磁弹射器装置．它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞．下列图示中与电磁弹射器的工作原理相同的是A．B．C．D．5．家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光．若电路中只有一处故障，则故障可能是A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线ad断路6．某大学两位研究生从蚂蚁身上得到启示，设计出如图所示的“都市蚂蚁”概念车．这款概念车小巧实用，有利于缓解城市交通拥堵．下列关于正在城市中心马路上行驶的此车说法正确的是（）A．以路面为参照物，车是静止的B．以路旁的树木为参照物，车是静止的C．以路旁的房屋为参照物，车是运动的D．以车内的驾驶员为参照物，车是运动的7．物体在水平拉力的作用下沿水平面向右做直线运动，物体运动的路（s）﹣时间（t）图象如图所示，根据图象，下列判断正确的是A．物体10s时的速度大于4s时的速度B．0﹣6s物体所受的拉力大于6﹣12s物体所受的拉力C．0﹣6s拉力对物体所做的功大于6﹣12s拉力对物体所做的功D．0﹣6s拉力对物体做功的功率小于6﹣12s拉力对物体做功的功率8．如图所示，物体A在B的牵引下沿水平桌面向右运动，从物体B触地开始到物体A刚好静止下来这段时间内，物体A受水平桌面的摩擦力大小f随时间t变化关系的图象是（）A．B．C．D．9．如图甲所示是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，则由此可知（）A．当滑动变阻器的滑片P从a端移至b端滑动时，电压表和电流表的示数都变小B．该电路的电源电压为3VC．该电路最小电功率为1.8WD．R的阻值变化范围是0～5Ω10．如图所示的四种现象中，由光的反射形成的是A．透过树丛的光束B．雨后的彩虹C．水中的倒影D．海市蜃楼二、填空题（本大题包括7小题，每小题2分，共14分）11．某品牌电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如下数据及如图甲所示的电路原理图。若把这台电热饮水机单独接入如图乙所示的电能表所在的电路工作，当温控开关S0断开时，饮水机处于________状态（选填“加热”或“保温”），R2的阻值为_______Ω；若同时闭合S和S0后工作6min，这段时间内电能表的转盘转过_______转。热水箱容量2L额定电压220V加热时的功率400W保温时的功率40W12．如图所示，平面镜竖直放置在水平面上，一支直立的铅笔从平面镜前50cm处，以2cm/s水平速度垂直向平面镜匀速靠近，则铅笔在平面镜中所成像的大小_____（选填“变大”“变小”或“不变”），经过2s，铅笔与它的像之间的距离为_____cm，若平面镜顺时针转图中虚线位置，铅笔的像将与铅笔_____（选填“垂直”或“不垂直”）：若平面镜沿竖直位置向上移动，则镜中的像_____（选填“向上”、“向下”或“不”）移动13．如左图所示，电源电压不变，为定值电阻，闭合开关后，滑动变阻器的滑片从一端滑到另一端的过程中...
