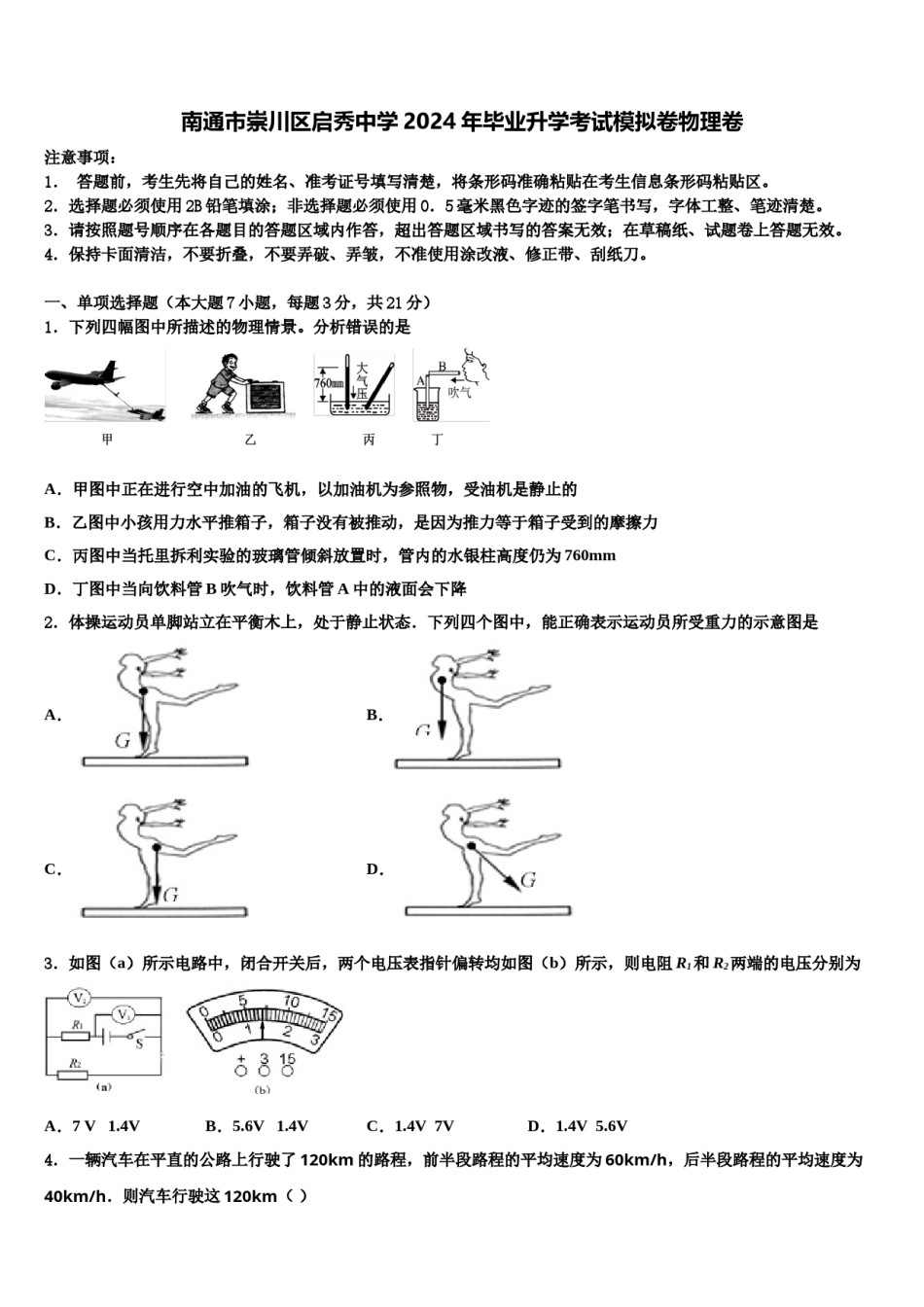

南通市崇川区启秀中学2024年毕业升学考试模拟卷物理卷注意事项：1．答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。一、单项选择题（本大题7小题，每题3分，共21分）1．下列四幅图中所描述的物理情景。分析错误的是A．甲图中正在进行空中加油的飞机，以加油机为参照物，受油机是静止的B．乙图中小孩用力水平推箱子，箱子没有被推动，是因为推力等于箱子受到的摩擦力C．丙图中当托里拆利实验的玻璃管倾斜放置时，管内的水银柱高度仍为760mmD．丁图中当向饮料管B吹气时，饮料管A中的液面会下降2．体操运动员单脚站立在平衡木上，处于静止状态．下列四个图中，能正确表示运动员所受重力的示意图是A．B．C．D．3．如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为A．7V1.4VB．5.6V1.4VC．1.4V7VD．1.4V5.6V4．一辆汽车在平直的公路上行驶了120km的路程，前半段路程的平均速度为60km/h，后半段路程的平均速度为40km/h．则汽车行驶这120km（）A．所用时间为2.4hB．所用时间为2.6hC．平均速度为48km/hD．平均速度为50km/h5．为了监督司机是否遵守限速规定，交管部门在公路上安装了固定测速仪。如图所示，汽车向放置在道路中间的测速仪匀速驶来，测速仪向汽车发出两次短促的超声波信号。第一次发出信号到测速仪接收到经汽车反射回来的信号用时0.5s，第二次发出信号到测速仪接收到经汽车反射回来的信号用时0.3s，若发出两次信号的时间间隔是l.ls，超声波的速度是340m/s，则（）A．汽车接收到第一次信号时，距测速仪170mB．汽车接收到第二次信号时，距测速仪102mC．汽车的速度是34m/sD．汽车的速度是30.9m/s6．如图所示，闭合开关S后灯L不亮，用测电笔测试c处，氖管发光，则发生的故障可能是（）A．火线与零线短路B．a、d之间某处断路C．b、c之间某处断路D．灯L的灯丝烧断7．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（）A．4：5B．5：4C．2：3D．1：3二、填空题（本大题7小题，共21分）8．你家中用电器的额定电压一般是____V，通常情况下它们以____的连接方式接入电路；用电饭煲煮饭是因为电流具有_____效应．9．每年的6月6日是“全国爱眼日”，有些人由于不注意用眼卫生而导致近视。如图所示，在近视眼模型的“晶状体”前加一焦距合适的凹透镜，就可以使物体成像在“视网膜”上。这里凹透镜对光线具有_____作用，景物在视网膜上成的是_____（选填“实”或“虚”）像。10．如图所示，杂技表演者向上跃起，其质量_____，重力势能_____，当她在空中达到最高点时速度为零，则其惯性__________.（均选填“变大”、“不变”或“变小”）11．如图所示的电路中，电源电压恒定不变，电阻R的阻值为20Ω．闭合开关S1和S2时，R和L是_____联；在对S2进行闭合或断开的操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U=_____V，灯泡电阻RL=_____Ω(灯泡电阻不随温度变化)．12．小明在平静的湖边看到“云在水中飘，鱼在云上游”的现象．“鱼在云上游”是鱼经过水面的________形成的虚像和云经过水面的_____形成的虚像同时出现的现象．（选填“反射”或“折射”）13．如图，两个完全相同的圆筒形容器，内装质量相等，密度分别为ρ1、ρ1的液体，将同一密度计分别放入两液体中，都浮在液面上，如甲所示，则密度计在两液体中受到的浮力F1_____F1；两液体的密度ρ1_____ρ1；两液体对容器底的压强p1_____p1．（选填“＞”“＝”“＜”）14．光在真空中的传播速度为______m/s；太阳发出的光，要经过大约480s到达地球，太阳到地球的距离约为______m。三、作图题（共7分）15．在图中画出...
