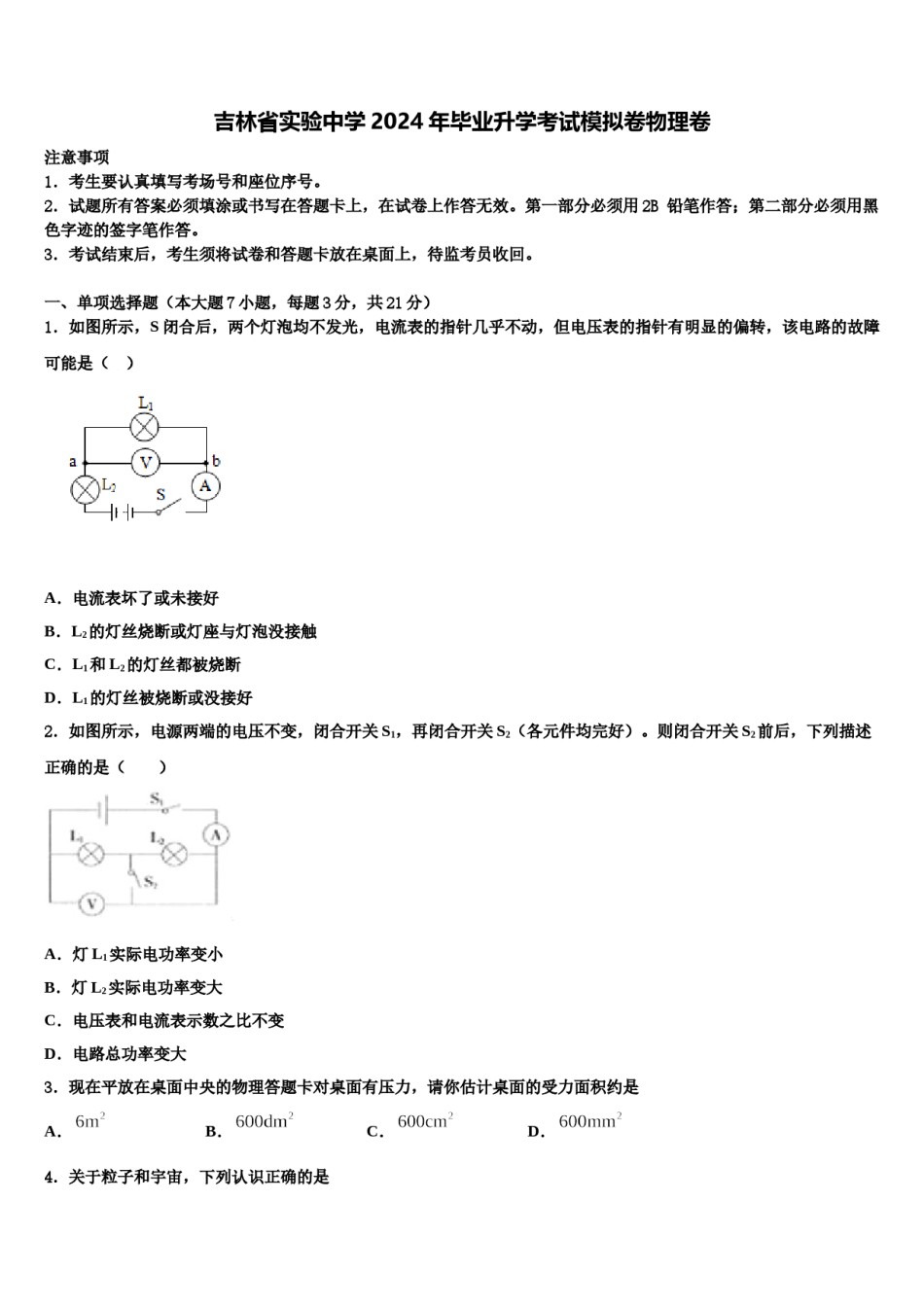

吉林省实验中学2024年毕业升学考试模拟卷物理卷注意事项铅笔作答；第二部分必须用黑1．考生要认真填写考场号和座位序号。2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B色字迹的签字笔作答。3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。一、单项选择题（本大题7小题，每题3分，共21分）1．如图所示，S闭合后，两个灯泡均不发光，电流表的指针几乎不动，但电压表的指针有明显的偏转，该电路的故障可能是（）A．电流表坏了或未接好B．L2的灯丝烧断或灯座与灯泡没接触C．L1和L2的灯丝都被烧断D．L1的灯丝被烧断或没接好2．如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2（各元件均完好）。则闭合开关S2前后，下列描述正确的是（）A．灯L1实际电功率变小B．灯L2实际电功率变大C．电压表和电流表示数之比不变D．电路总功率变大3．现在平放在桌面中央的物理答题卡对桌面有压力，请你估计桌面的受力面积约是A．B．C．D．4．关于粒子和宇宙，下列认识正确的是A．自然界的电荷有质子、中子和电子三种B．电子的发现说明原子核是可再分的C．“谱线红移”说明星系在离我们远去D．在电子、质子和原子中，尺度最小的是质子5．密度知识与生活联系非常紧密，下列关于密度的一些说法中正确的是A．1kg冰与1kg水的密度相等B．乒乓球不慎被挤瘪但无破损，球内气体密度变大C．为减轻质量，比赛用自行车采用强度高、密度大的材料制造D．冬季湖面结冰，湖水按温度不同分层排列，4℃水密度最小位于最上层6．下列各种常见的自然现象中，属于升华的是A．春天，清晨河面淡淡的白雾B．夏天，玻璃上的水很快变干C．秋天，瓦片上出现一层层霜D．冬天，室外冰冻的衣服变干7．为了纪念一些作出杰出贡献的物理学家，用他们的名字命名一些物理量单位．对下列物理量及单位的理解，正确的是A．质量为1kg的苹果，在月球表面所受重力大小约为10NB．教室里的日光灯发光1min电流做功1200J，电流做功的功率是20WC．重为1N的小苹果放在面积为1m2的水平桌面上，苹果对桌面的压强是1PaD．用手提起重为50N的水桶，沿水平方向前进10m，手的拉力对水桶做功500J二、填空题（本大题7小题，共21分）8．如右图所示，三个质量相等、形状不同、底面积相同的容器，它们都装有高度相同的同种液体，比较它们对容器底部的压强大小关系是_____，它们对容器底的压力大小关系是_____，它们对桌的压力大小关系是_____，它们对桌面压强的大小关系是_____。（四空分别用p、F、F′、p′加下标表示。）9．我国家庭照明电路电压为_____伏；家中各用电器之间是_____连接（选填“串联”或“并联”）；同时使用的电器越多，电路中总电阻越_____10．上海地区家庭电路中，电视机正常工作的电压为___伏，电视机与电灯是_____连接的；若额定功率为0.04千瓦的电灯正常工作5小时，则耗电_____度。11．如图，实心正方体A、B的材质与表面粗糙程度相同，且mA：mB＝1：8，A、B叠放于水平地面，在水平推力F的作用下一起向右匀速直线运动，甲、乙两种情况对地面的压强p甲：p乙＝_____，水平推力F甲：F乙＝_____。12．如图所示，地铁南京站站台上画有一条醒目的黄色标志线，当列车进站前，工作人员会督促旅客站在线的右侧．旅客站在线的左側，当列车进站时其附近的气体流速_____，压强_____，空气对人总的压力方向向_____（选填“左”、“右”），会发生危险13．小明用嘴紧贴着小空瓶子的瓶口，吸口气后，空瓶就能“挂”在嘴唇上．这是由于瓶内的气压，瓶外大气压，屏内外的空气形成压强差造成的（均选真“增大”、“减小”或“不变”）．14．每年3月22日是“世界水日”，宗旨是唤起公众的节水意识，加强水资源保护．节约用水，保护水资源是每个人义不容辞的责任，而更多了解有关水的知识也是中学生应该具备的意识．已知通常情况下水的密度为1.0×103kg/m3，表示的物理意义是____________．三、作图题（共7分）15．请作出图中，滑轮组最省力的绕线方法．16．在图中,画出由点光源S发出,经平面镜反射后过P的光线．（_______________）17．图中，虚线方框内为旋钮开关S的设计图，开关可控制台灯的通断和亮度...
