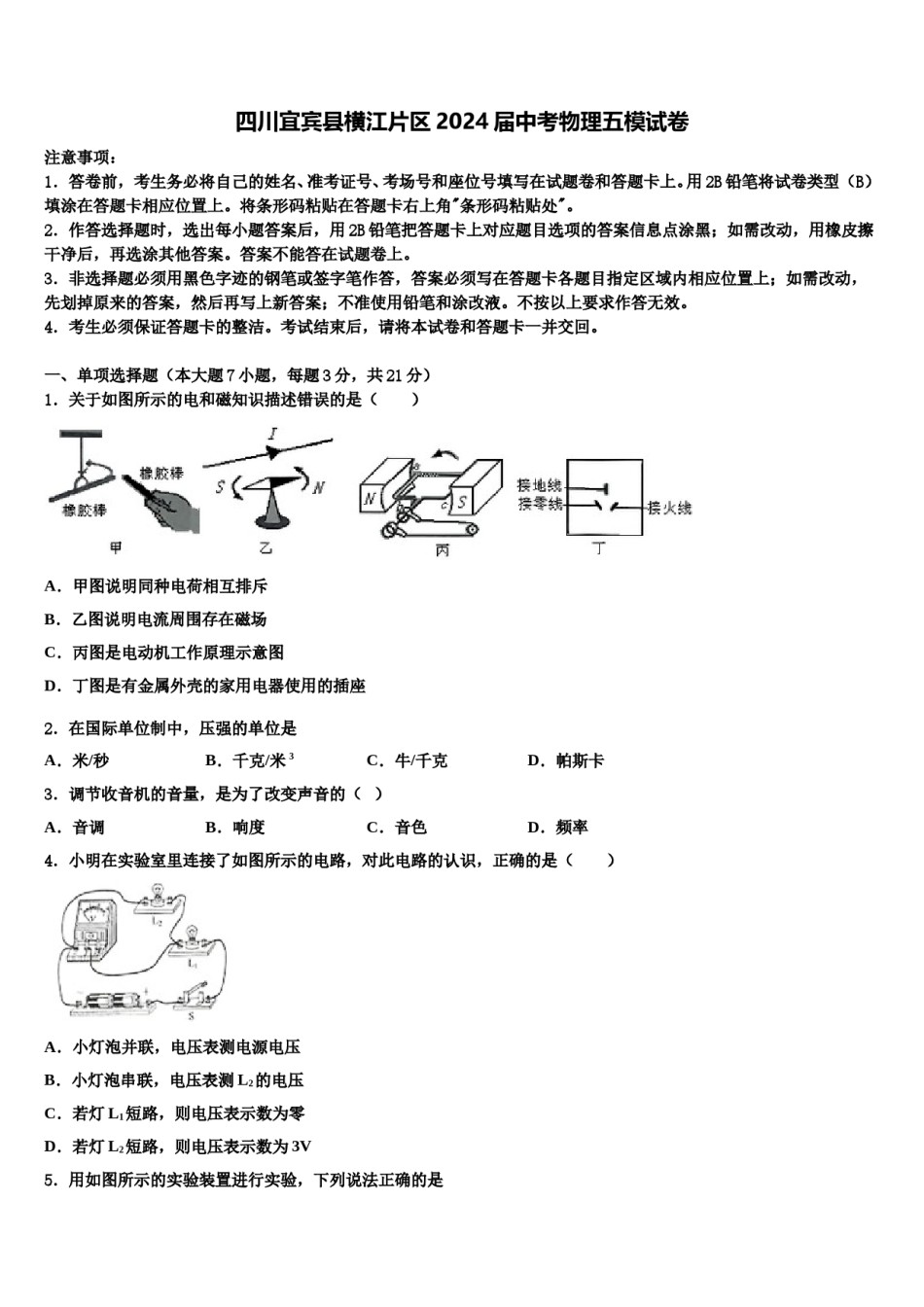

四川宜宾县横江片区2024届中考物理五模试卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。一、单项选择题（本大题7小题，每题3分，共21分）1．关于如图所示的电和磁知识描述错误的是（）A．甲图说明同种电荷相互排斥B．乙图说明电流周围存在磁场C．丙图是电动机工作原理示意图D．丁图是有金属外壳的家用电器使用的插座2．在国际单位制中，压强的单位是A．米/秒B．千克/米3C．牛/千克D．帕斯卡3．调节收音机的音量，是为了改变声音的（）A．音调B．响度C．音色D．频率4．小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（）A．小灯泡并联，电压表测电源电压B．小灯泡串联，电压表测L2的电压C．若灯L1短路，则电压表示数为零D．若灯L2短路，则电压表示数为3V5．用如图所示的实验装置进行实验，下列说法正确的是A．该实验装置是用来研究电磁感应现象的B．电动机的工作原理与该装置相同C．闭合开关，金属棒ab运动，此过程是把机械能转化为电能D．将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向也会改变6．在标准大气压下，根据下表所提供的资料数据，下列说法正确的是熔点℃沸点℃锡232液态氧-183铜1083液态氮-196固态酒精-177酒精78固态水银-39水100A．-190℃氧为液态B．可选用锡锅熔化铜块C．酒精温度计可以测量100℃的沸水温度D．水银温度计可以在-50℃下工作7．一个铜球在酒精灯上烧了一会，铜球的质量和密度将A．不变、变大B．不变、变小C．不变、不变D．变小、不变二、填空题（本大题7小题，共21分）8．小明同学在课外研究“弹簧的伸长量Δx与所受拉力F大小的关系”实验中，在弹性限度内，通过测量得到了如表所示的实验数据，根据表中实验数据可归纳出：在弹性限度内，弹簧的伸长量Δx与所受拉力F的大小关系为Δx=_____________；表中第6次实验受到的拉力F大小为_________N.实验次数1234567F/N00.511.523Δx/cm0246810129．中国的许多诗词中既蕴涵着深刻的哲理，又蕴涵着丰富的物理知识．北宋诗人王安石的《梅花》，“墙角数枝梅，凌寒独自开．遥知不是雪，为有暗香来．”，其中“雪”的形成是_________(填物态变化)，“为有暗香来”说明_____________．10．三峡水电站共安装有34台水轮发电机组，如果机组全部满负荷运行，每一秒钟可发电约190度。某火力发电厂采用无烟煤发电，火力发电的效率是40%，三峡水电站一小时可以节约______t无烟煤（无烟煤的热值是3.6×107J/kg）。11．如图所示，木块A长___________mm，停表读数为__________s．12．从冰箱冷冻室里拿出的冰糕包装纸表面很快形成一些“白粉”，即小冰晶，这是空气中的水蒸气_____形成的（选填物态变化名称），它与自然界中的_____（选填“雾”、“露水”、“霜”或“河面上的冰”）成因相同．13．如图甲所示，电源电压恒定不变．闭合开关，移动滑片，滑动变阻器消耗的功率P与其电阻R的变化关系如图乙所示，则当滑片P滑至最右端时，电流表的示数为______A；R1=______Ω，电源电压为______V．14．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为_____和_____．三、作图题（共7分）15．在图中,画出由点光源S发出,经平面镜反射后过P的光线．16．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．17．在图中画出力F1和F2的力臂。（支点为O）（_____）四、实验题（本大题共5小题，共20分）18．如图1所示为小刚探究“凸透镜成像规律”的实验装置...
