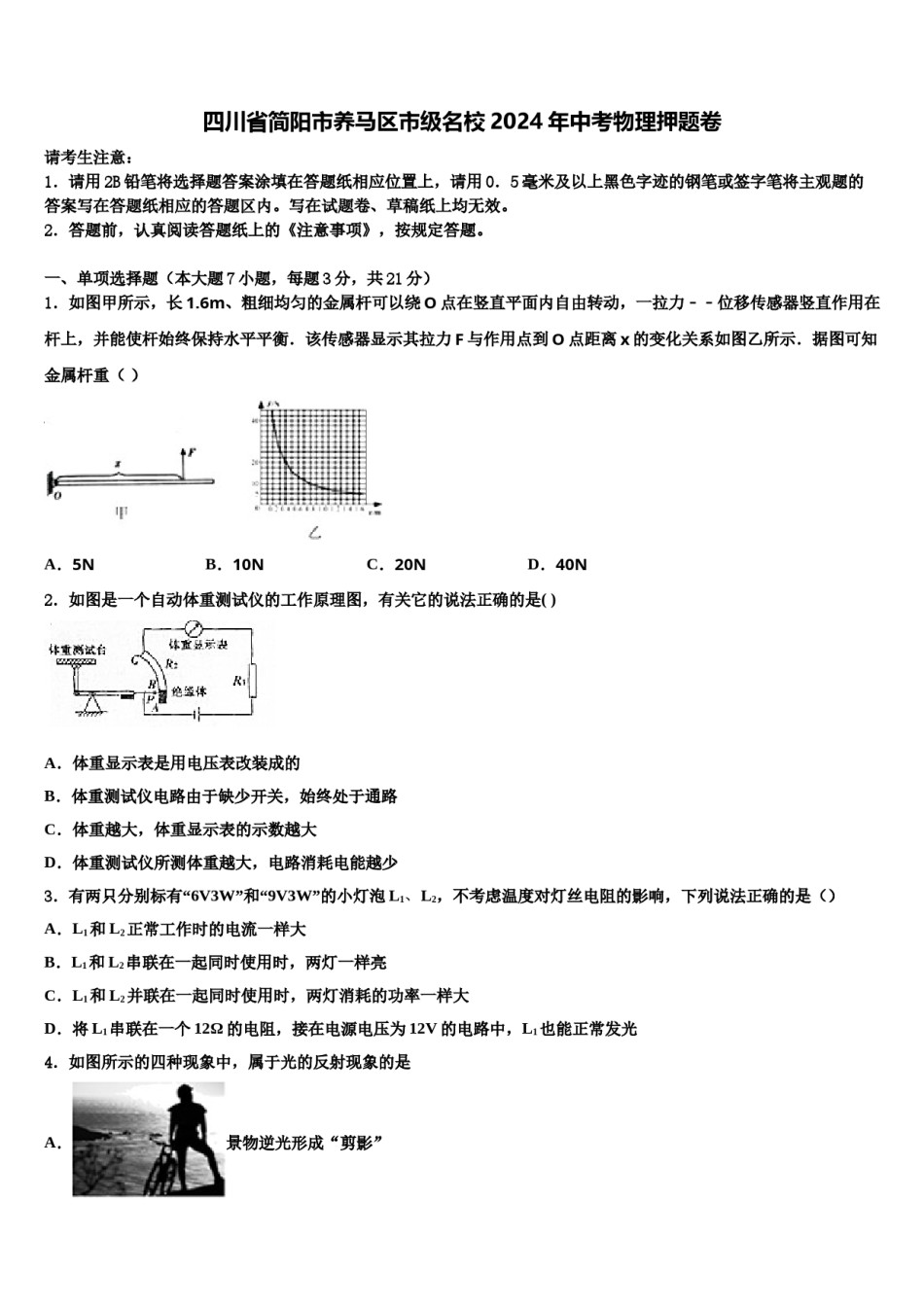

四川省简阳市养马区市级名校2024年中考物理押题卷请考生注意：1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。一、单项选择题（本大题7小题，每题3分，共21分）1．如图甲所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力﹣﹣位移传感器竖直作用在杆上，并能使杆始终保持水平平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图乙所示．据图可知金属杆重（）A．5NB．10NC．20ND．40N2．如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是()A．体重显示表是用电压表改装成的B．体重测试仪电路由于缺少开关，始终处于通路C．体重越大，体重显示表的示数越大D．体重测试仪所测体重越大，电路消耗电能越少3．有两只分别标有“6V3W”和“9V3W”的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．L1和L2正常工作时的电流一样大B．L1和L2串联在一起同时使用时，两灯一样亮C．L1和L2并联在一起同时使用时，两灯消耗的功率一样大D．将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光4．如图所示的四种现象中，属于光的反射现象的是A．景物逆光形成“剪影”B．汽车后视镜中成像C．铅笔在水面处“折断”D．透过放大镜看树叶5．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（）A．电压表V示数B．电压表V示数与电流表A1示数的乘积C．电流表A1示数D．电压表V示数与电流表A示数的乘积6．如图所示，实验室里的音叉有不同的规格。音叉上标注的字母“C”表示音叉每秒振动的次数，由此可判断A．音叉甲发出声音的响度最大B．音叉甲发出声音的响度最小C．音叉甲发出声音的音调最高D．音叉甲发出声音的音调最低7．标有“12V6W”与“12V3W”的灯泡以串联方式接入电路中，若只让其中一盏灯正常工作，则电源电压为A．24VB．18VC．16VD．12V二、填空题（本大题7小题，共21分）8．如图所示，探究通电螺线管外部磁场的方向，闭合开关，小磁针发生偏转，说明通电螺线管周围有_______，由小磁针静止时______极的指向确定磁场方向；调换电源正负极，小磁针偏转方向改变，说明磁场方向与_______有关．9．无线电波按波长分为长波、中波和短波，频率最低的是_____波。10．如图所示的电路中，电源电压U＝6V恒定不变，R1＝5Ω，R2＝10Ω，开关闭合后，电压表的示数为_____V若R1、R2并联后仍接在该电源两端，则通过R1、R2的电流之比I1：I2＝_____11．10秒内通过该导体横截面的电荷量为6库，若这段时间内电流做功36焦，则通过它的电流为______安，加在该导体两端的电压为_______伏；当加在该导体两端电压降为0伏时，其阻值为______欧。12．（1）生活中许多现象都可以用我们热学的物理知识解释，例如腌制咸鸭蛋使盐进入鸭蛋中是一种_______现象，烧水煮鸡蛋是利用__________的方式改变鸡蛋的内能．（2）完成光路图（凹透镜和凸透镜的左焦点重合）（________）（3）甲乙两种液体的比热容之比2:1，当它们吸收的热量之比为4:3时，升高的温度之比为1:3，则甲乙的质量之比为__________．13．用5N的水平拉力拉者重l0N的长方体木块在水平桌面上做匀速直线运动，木块受到桌面的摩擦力是_______N．将木块的三分之一切下后叠放在一起（不考虑质量损失），并拉着木块在同一桌面上做匀速直线运动，木块受到桌面的摩擦力_______（选填“增大”、“减小”、“不变”）．14．甲、乙两汽车在水平地面上做匀速直线运动，其s-t图像如图所示，甲的运动速度为________米/秒；若以乙作为参照物，甲是______的(选填“运动”或“静止”)．刹车过程中，甲汽车由于受到摩擦力速度变小，说明力可以改变物体的________．三、作图题（共7分）15．按要求作图如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，D点是潜水员观察到小鸟像的位置，请画出潜水员观察鱼、鸟的光路图．16．完成图中的光路图（画出每条入射光线对应的折射光线...
