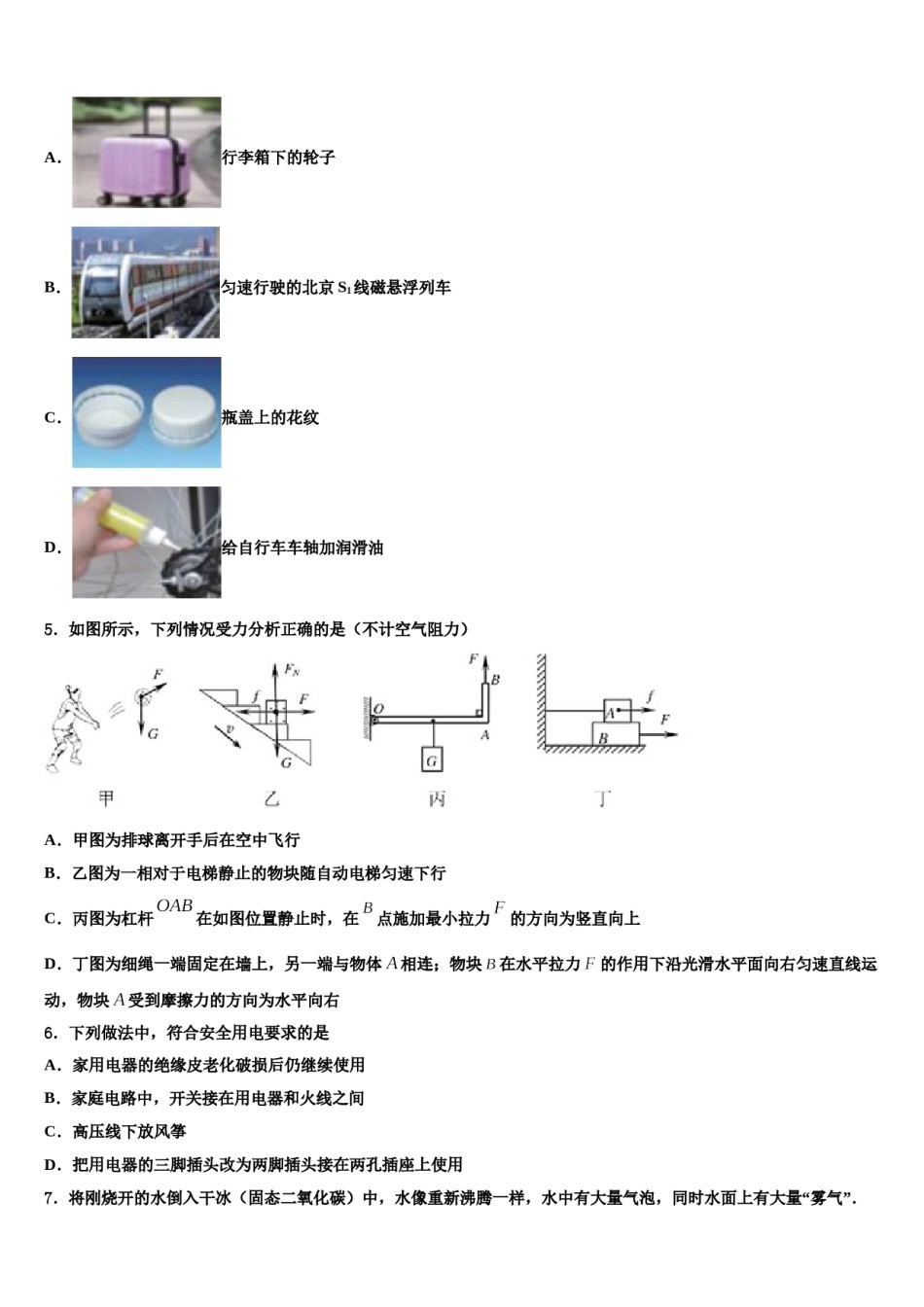

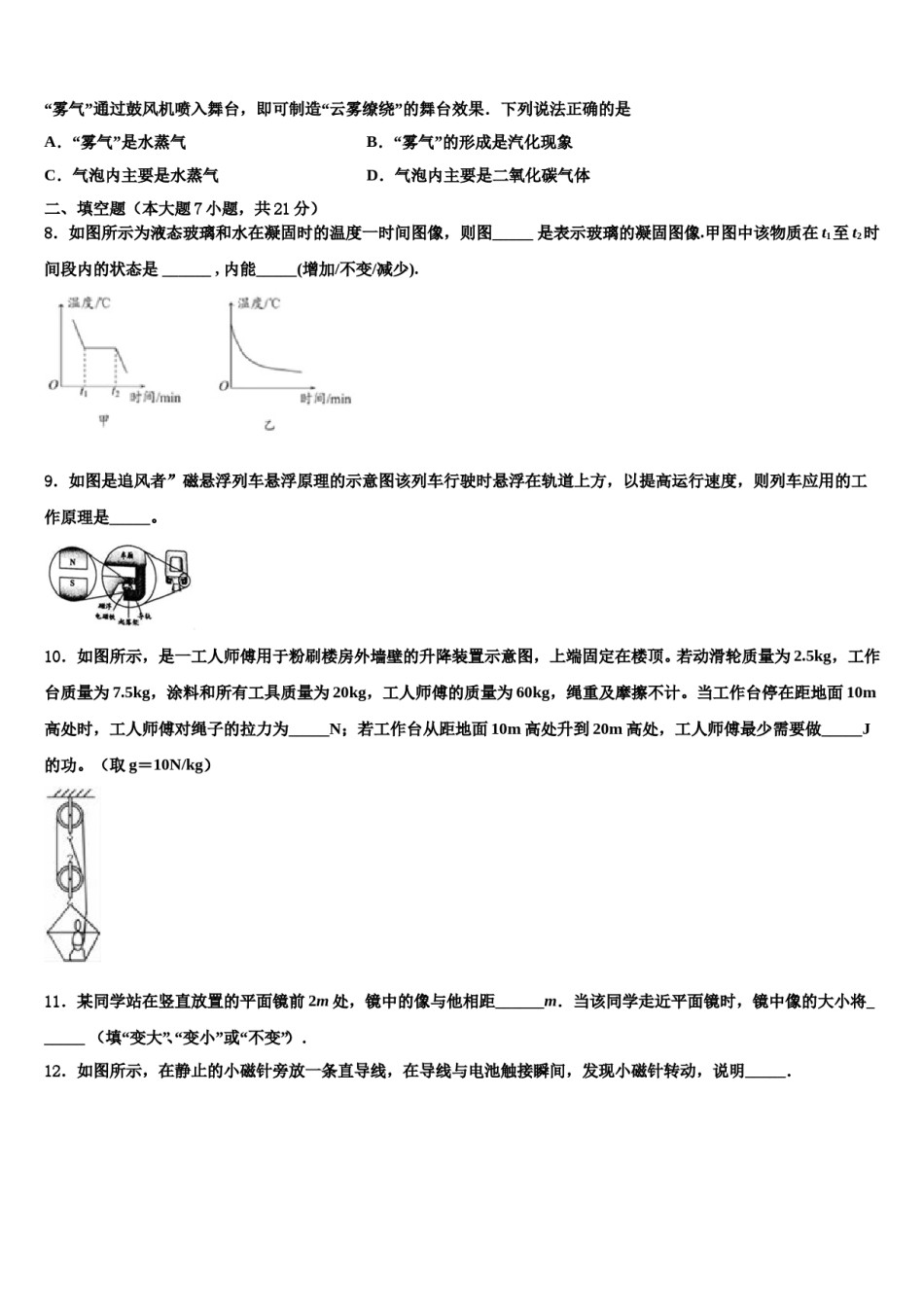

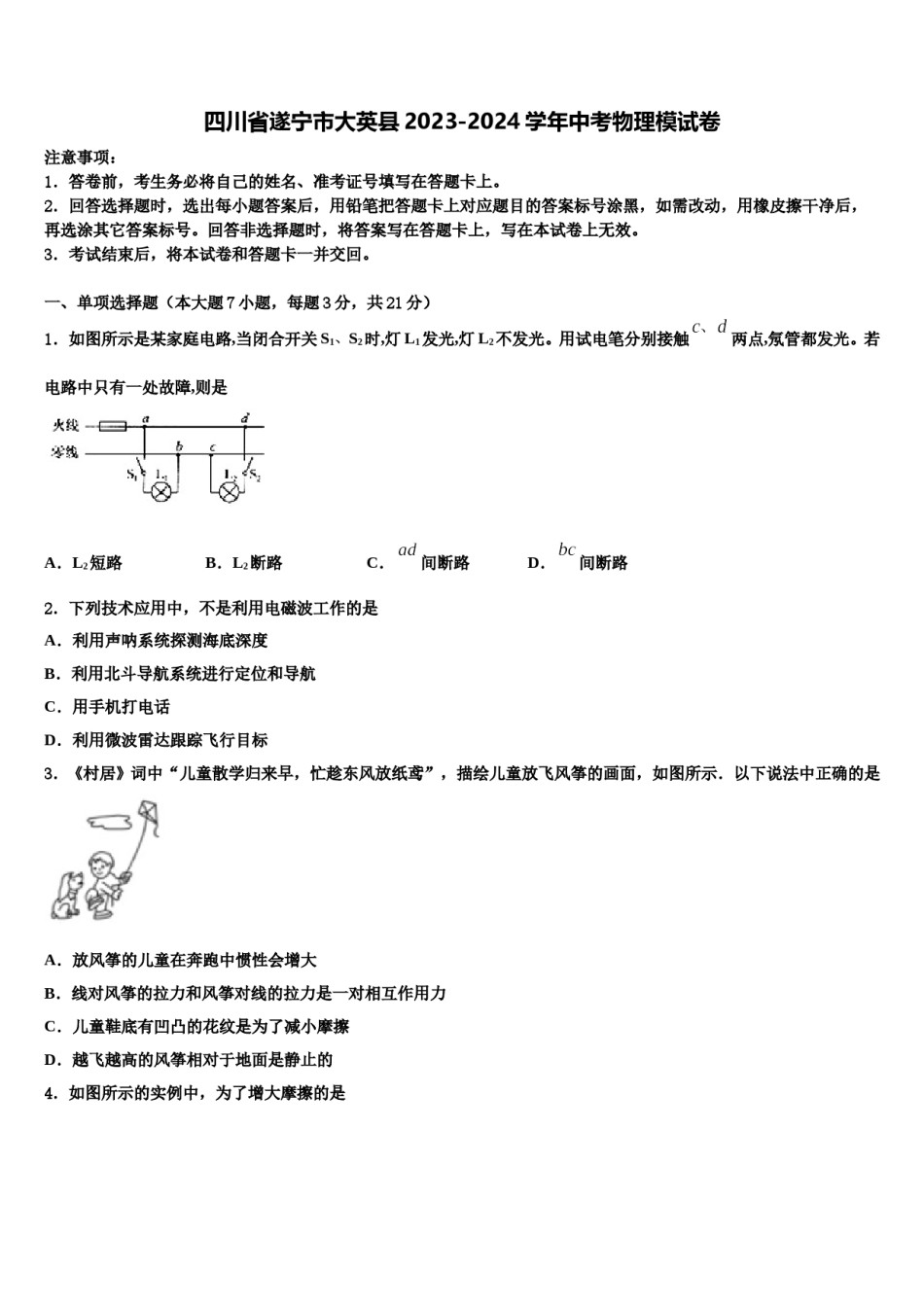

四川省遂宁市大英县2023-2024学年中考物理模试卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。3．考试结束后，将本试卷和答题卡一并交回。一、单项选择题（本大题7小题，每题3分，共21分）两点,氖管都发光。若1．如图所示是某家庭电路,当闭合开关S1、S2时,灯L1发光,灯L2不发光。用试电笔分别接触电路中只有一处故障,则是A．L2短路B．L2断路C．间断路D．间断路2．下列技术应用中，不是利用电磁波工作的是A．利用声呐系统探测海底深度B．利用北斗导航系统进行定位和导航C．用手机打电话D．利用微波雷达跟踪飞行目标3．《村居》词中“儿童散学归来早，忙趁东风放纸鸢”，描绘儿童放飞风筝的画面，如图所示．以下说法中正确的是A．放风筝的儿童在奔跑中惯性会增大B．线对风筝的拉力和风筝对线的拉力是一对相互作用力C．儿童鞋底有凹凸的花纹是为了减小摩擦D．越飞越高的风筝相对于地面是静止的4．如图所示的实例中，为了增大摩擦的是A．行李箱下的轮子B．匀速行驶的北京S1线磁悬浮列车C．瓶盖上的花纹D．给自行车车轴加润滑油5．如图所示，下列情况受力分析正确的是（不计空气阻力）A．甲图为排球离开手后在空中飞行B．乙图为一相对于电梯静止的物块随自动电梯匀速下行C．丙图为杠杆在如图位置静止时，在点施加最小拉力的方向为竖直向上D．丁图为细绳一端固定在墙上，另一端与物体相连；物块在水平拉力的作用下沿光滑水平面向右匀速直线运动，物块受到摩擦力的方向为水平向右6．下列做法中，符合安全用电要求的是A．家用电器的绝缘皮老化破损后仍继续使用B．家庭电路中，开关接在用电器和火线之间C．高压线下放风筝D．把用电器的三脚插头改为两脚插头接在两孔插座上使用7．将刚烧开的水倒入干冰（固态二氧化碳）中，水像重新沸腾一样，水中有大量气泡，同时水面上有大量“雾气”．“雾气”通过鼓风机喷入舞台，即可制造“云雾缭绕”的舞台效果．下列说法正确的是A．“雾气”是水蒸气B．“雾气”的形成是汽化现象C．气泡内主要是水蒸气D．气泡内主要是二氧化碳气体二、填空题（本大题7小题，共21分）8．如图所示为液态玻璃和水在凝固时的温度一时间图像，则图_____是表示玻璃的凝固图像.甲图中该物质在t1至t2时间段内的状态是______,内能_____(增加/不变/减少).9．如图是追风者”磁悬浮列车悬浮原理的示意图该列车行驶时悬浮在轨道上方，以提高运行速度，则列车应用的工作原理是_____。10．如图所示，是一工人师傅用于粉刷楼房外墙壁的升降装置示意图，上端固定在楼顶。若动滑轮质量为2.5kg，工作台质量为7.5kg，涂料和所有工具质量为20kg，工人师傅的质量为60kg，绳重及摩擦不计。当工作台停在距地面10m高处时，工人师傅对绳子的拉力为_____N；若工作台从距地面10m高处升到20m高处，工人师傅最少需要做_____J的功。（取g＝10N/kg）11．某同学站在竖直放置的平面镜前2m处，镜中的像与他相距______m．当该同学走近平面镜时，镜中像的大小将______（填“变大”、“变小”或“不变”）．12．如图所示，在静止的小磁针旁放一条直导线，在导线与电池触接瞬间，发现小磁针转动，说明_____．13．学校的路灯经常烧坏，更换十分不便，电工师傅用“挑担灯’’解决了这个问题，即将“220V100W”和“220V60W”的甲乙两盏规格相同的白炽灯串联接入照明电路．上述两盏灯相比较，灯丝较粗的是____灯，两灯工作时，较亮的是____灯．（填“甲”或“乙”）14．如图所示是分别通过A、B两个导体的电流与其两端电压的关系图．由图可知，若将A、B两导体串联后接入电路，当通过A的电流为0.1A时，A和B两端的总电压是_____V；将A、B并联后接入电路，当通过B的电流为0.2A时，通过A的电流是_____A．三、作图题（共7分）15．请在图中画出正在水中下沉的物块（物块未接触容器底）所受力的示意图．16．如图所示，甲是家庭电路中的照明系统，乙是给用电器供电的插排板系统，其一部分已与电源线相连．要求：...
