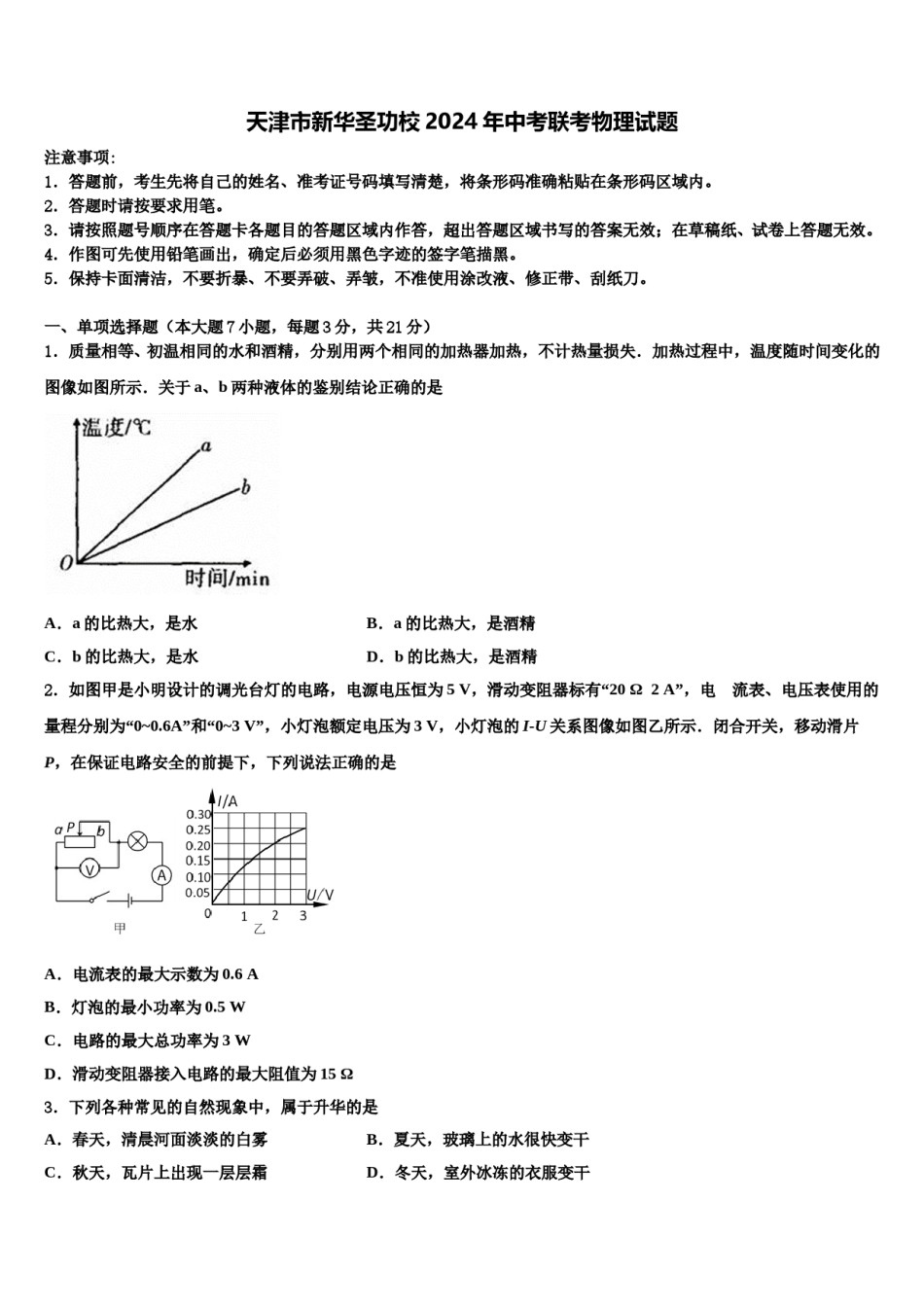

天津市新华圣功校2024年中考联考物理试题注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。2．答题时请按要求用笔。3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。一、单项选择题（本大题7小题，每题3分，共21分）1．质量相等、初温相同的水和酒精，分别用两个相同的加热器加热，不计热量损失．加热过程中，温度随时间变化的图像如图所示．关于a、b两种液体的鉴别结论正确的是A．a的比热大，是水B．a的比热大，是酒精C．b的比热大，是水D．b的比热大，是酒精2．如图甲是小明设计的调光台灯的电路，电源电压恒为5V，滑动变阻器标有“20Ω2A”，电流表、电压表使用的量程分别为“0~0.6A”和“0~3V”，小灯泡额定电压为3V，小灯泡的I-U关系图像如图乙所示．闭合开关，移动滑片P，在保证电路安全的前提下，下列说法正确的是A．电流表的最大示数为0.6AB．灯泡的最小功率为0.5WC．电路的最大总功率为3WD．滑动变阻器接入电路的最大阻值为15Ω3．下列各种常见的自然现象中，属于升华的是A．春天，清晨河面淡淡的白雾B．夏天，玻璃上的水很快变干C．秋天，瓦片上出现一层层霜D．冬天，室外冰冻的衣服变干4．济南园博园是游客喜爱的观光胜地，炎热的夏季，站在长清边倍感凉爽愜意，而在其他地方就没有这样的体验，解释这一现象用到的主要物理概念是A．比热容B．密度C．热值D．质量5．原子中带负电的是（）A．质子B．电子C．中子D．原子核6．下列关于功、功率、机械效率的说法正确的是A．做功多的机器机械效率一定高B．功率小的机器做功慢C．机械效率高的机器功率一定大D．功率大的机器做功时间一定短7．如图所示,闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍然正常发光,两只电表均无示数,则故障可能是()A．电压表短路B．电流表断路C．L1断路D．L1短路二、填空题（本大题7小题，共21分）8．用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带__电．该小球之所以带这种性质的电荷，是因为它__了电子（填“得到”或“失去”）．9．（2017•黔西南卷）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为_________的比热容较大，当沙子和水同时接受相同的阳光照射时，__________的温度升高得更快的缘故．10．图(甲)是一把阴阳壶,壶把上开有两孔,可同时盛装两种液体,图(乙)为该壶的结构示意图,使用时,若捂住甲孔,则倒出的是____液体,这是由于______的作用.壶在水平桌面上静止时,受到的重力与支持力是一对______,重力的施力物体是_____.11．一台起重机在10s内将重为3600N的货物匀速提高了4m，起重机做的有用功是______J。若起重机做的额外功是9600J，则机械效率是_______，起重机的功率是_________W。12．寒冬，坐满人的汽车门窗紧闭，水蒸气液化成小水珠附着在玻璃车窗________(选填“外”或“内”)侧，使玻璃变模糊，水蒸气变成水珠会_________(选填“吸收”或“放出”)热量．13．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示．则由图可知，元件A的电阻为___Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是____A．14．如图所示，小华制作了一个简易的密度计：他选择一根长饮料吸管，将一些铜丝从下端塞入并用石蜡封口，使吸管在液体中漂浮时能保持在_________方向，密度计在液体中漂浮时，受到的浮力_________重力(选填“大于”、“等于"或“小于”)．把密度计放入水中，露出水面的长度是8cm，再将密度计放入某液体中，露出液面的长度是7cm，则此液体的密度_________ρ水(选填“大于”、“等于"或“小于”)．三、作图题（共7分）15．如图，商场的电梯匀速斜向上运动，画出站在电梯上相对电梯静止的人受力示意图．16．在如图中，根据凹透镜的性质，完成光路图。（_____）17．如图所示，用杠杆将物体A吊起，O是支...
